AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL193

这是设置的最后一个画面.这里可以保存所有的设置并且在转换时用到这些设置.当然前提是CAD文件和BOM文

件的结构是一样的.

在“Savesetupfile”中输入文件名.并点击保存按钮.

确认文件名提示将弹出,请点击”OK”确认.

注：打勾选择会删除X,Y为0的坐标数据.

点击“Complete”按钮返回主画面.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL194

转换部分

在完成设置后就可以进行实际的文件转换.

此时CAD文件仍然是载入状态,如果设置是在以前做好的,则必须在主画面载入CAD文件和所用到的BOM文件

(见前面描述).

点击开始转换.

在实例中我们用下拉菜单来选择专用参考点,因为专用参考点不用贴片,则不需选中“ImporttoPlacedata”.如果你

使用的是元件位置,作为参考点则需要选中”ImporttoPlacedata”.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL195

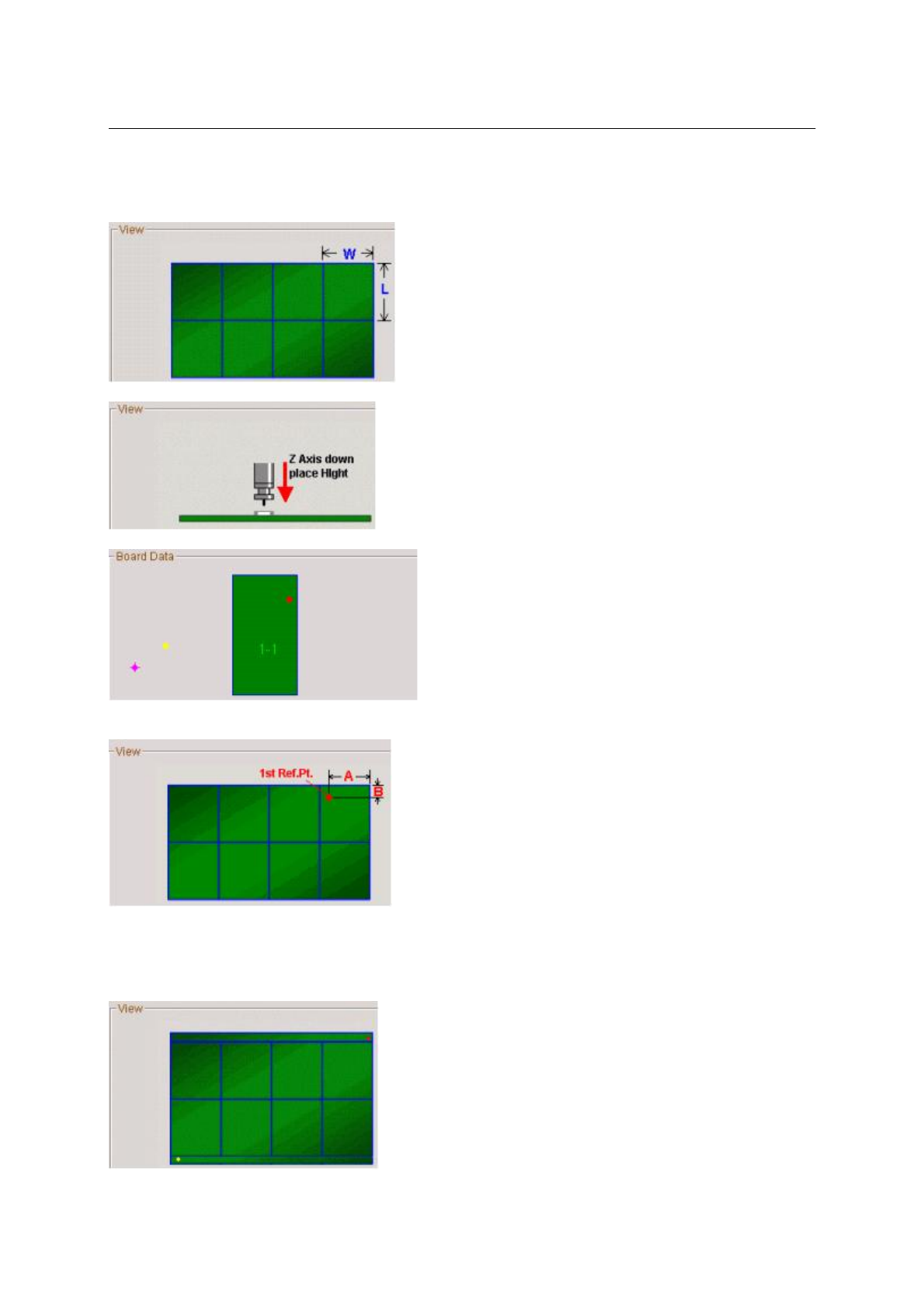

PCBDATA

Description记录PCB的附注信息

PCBSize记录PCB的长度和PCB的宽度

PCBHeight记录PCB的高度

改变数据将会使板视图改变

1

st

Ref.toA=PCB板右上角到第一个参考点的X距离

1

st

Ref.toB=PCB板右上角到第一个参考点的Y距离

ReferenceType

如果是单一电路板选择”UseBoardOffsetPts.”.在面板上如果有基准点则选择“Use Fiducial”.如果在每一块板上

都有一个基准点并且在生产前需要进行检查的则选择“AllBoardOffsetPts.”

UseFiducial使用基准点
