4.1先新建送料器I.D.

送料器I.D.的设计是为了快速定位带装送料器并容易对取料信息编程,此I.D.将能在取料模式中被选取

它有三位代码并可由用户定义(000~999数字)

 用户可以选择许多经常使用的元件并插入元件到智能送料器里,分配不同的送料器I.D.编号给每个智

能送料器（例如.001，002，……）,最后在智能送料器上粘贴标签

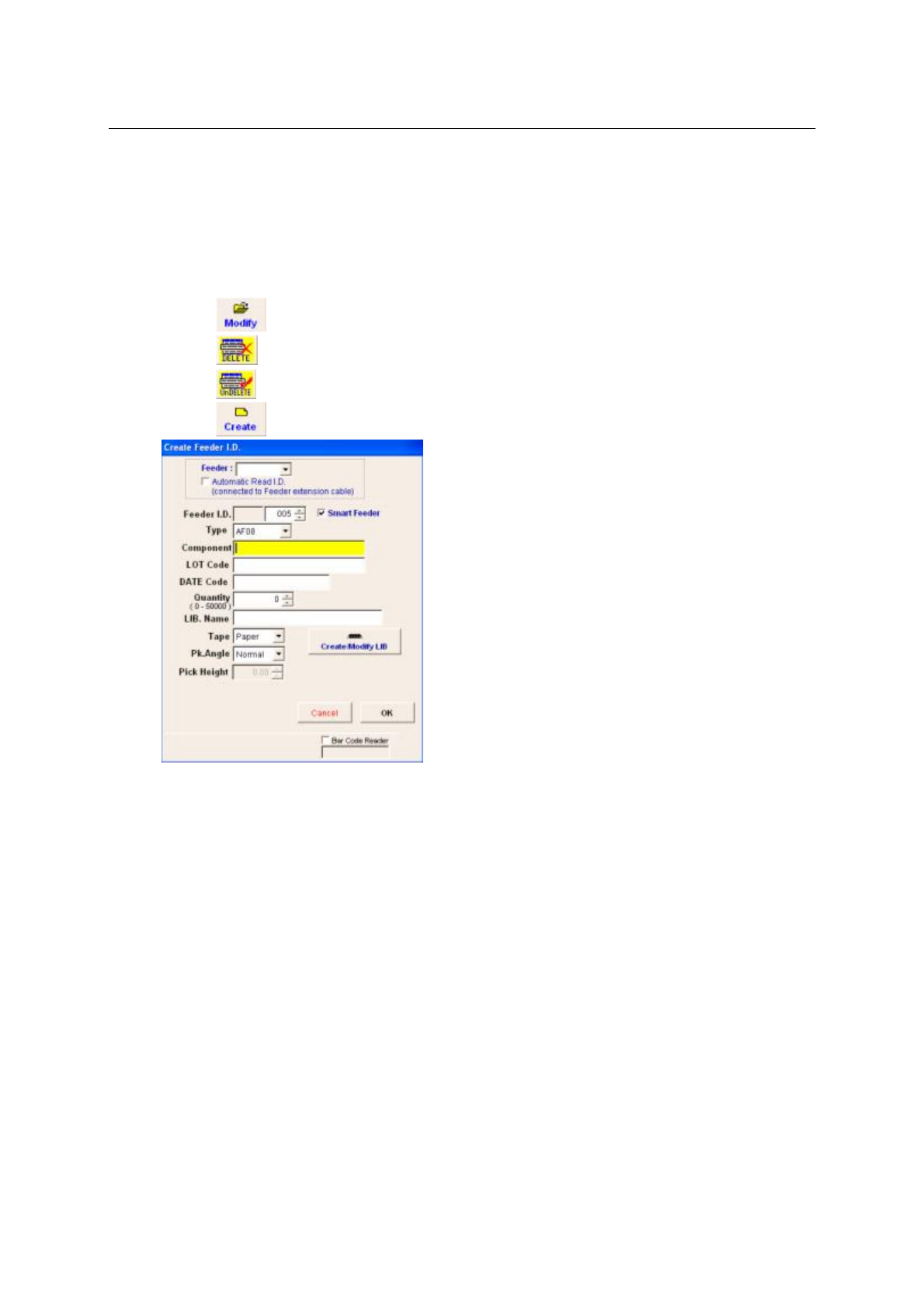

点击修改送料器I.D.

点击删除送料器I.D.

点击恢复删除的送料器I.D.

点击创建新送料器I.D.

Feeder:

智能送料器安装在底盘上的位置

AutomaticReadI.D.(connectedtoFeederextensi oncable)

通过送料器扩充电缆自动从智能送料器中读I.D.

FeederI.D.(当开启了SmartFeede r)

选择适当的三位送料器I.D.代码

(如果不开启SmartFeeder,则用户可在前面空格中键入2个字符来表示其仓库代码)

Type

选择送料器类型

Component

键入元件的数值或利用条码扫描仪录入(最大50字节)

LOTCode

键入LOTCode或利用条码扫描仪录入

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL129

DATECode

键入日期代码或利用条码扫描仪录入

Quantity(050000)

键入此元件料盘所拥有的元件数量或利用条码扫描仪录入

LIB.Name

选择元件库名

Tape

选择此元件是纸带还是胶带

PK.Angle

对此送料器选择的取料角度(与取料设置模式的取料角度(PK.Angle)一样)

请开启使用”AutomaticuploadAllI.D.whenloadingP&Pfile”功能,那么每一个送料器I.D.都能被其它

贴片文件所使用.

点击从智能送料器中读取此送料器剩余的元件数量

点击将送料器I.D.上填写的元件数量保存到智能送料器上

4.2点击进入对智能送料器I.D.编程的画面

Fee derPortselection:

(1) Feeder

智能送料器安装在底盘上的位置

(2) UseFeederExtensioncable

智能送料器使用送料器扩充电缆进行编程

(3) 点击使送料器前进

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL130

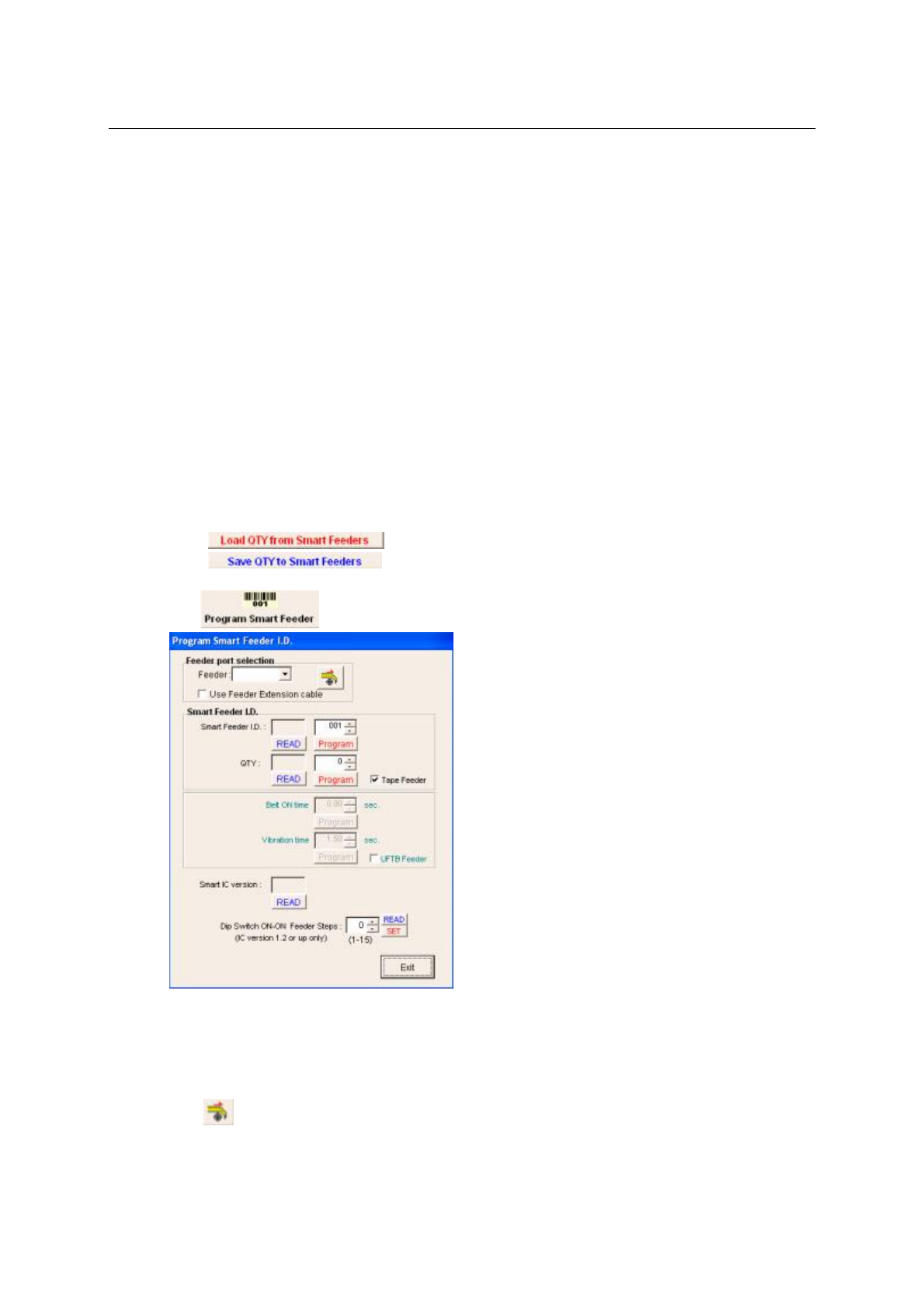

SmartF eederI.D .

(1) 开启TapeFeeder 将对智能送料器进行编程

(2) SmartFeederI.D.:

利用上下箭头为智能送料器选择送料器I.D.,点击将此I.D.写入智能送料器,点击从智

能送料器中读取I.D.

(3) QTY:

利用上下箭头选择智能送料器上元件的数量,点击将此数量写入智能送料器,点击从

智能送料器中读取数量.

(4) 点击UFTBFeeder将对智能UFTB 进行编程

(5) UFTBClose>AirOndelaytime

利用上下箭头选择时间,点击设置UFTB从关闭到气压开启的延迟时间

(6) UFTBAirOn>Airoffdelaytime

利用上下箭头选择时间,点击设置UFTB从气压开启到气压关闭的延迟时间

SmartICversion

点击读取智能送料器内IC芯片的版本

DipSwitchOnOnFeederstep:

点击将选择的步长1~9写入智能送料器,点击从智能送料器中读取步长.

此设置主要用于32mm或44mm智能送料器,当需要拾取的元件长度超过智能送料器开关

所能设置的范围后(开关只能设1~4),需要来此处进行额外的设置

智能送料器开关设置

前进距离 SW1 SW2

4mm Off Off 1,默认设置

8mm On Off 2

12mm Off On 3

16mm On On 4

因为每个元件间的距离均为4mm,所以

当设为4时,表示4X4=16mm距离,也表示送料器前进4个元件(对于0603等元件)

当设为5时,表示4X5=20mm距离,也表示送料器前进5个元件(对于0603等元件)

当设为6时,表示4X6=24mm距离,也表示送料器前进6个元件(对于0603等元件)

当设为7时,表示4X7=28mm距离,也表示送料器前进7个元件(对于0603等元件)

当设为8时,表示4X8=32mm距离,也表示送料器前进8个元件(对于0603等元件)

当设为9时,表示4X9=36mm距离,也表示送料器前进9个元件(对于0603等元件)

KFTA送料器完全在电脑中设置1~9,无需在送料器上设置
