AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL177
显示可以进行选择的编号
全部被选择的编号进入转换框
单个被选中的编号进入转换框
单个被选中的编号退出转换框
全部被选择的编号退出转换框
选择点锡浆还是点胶水
点胶器 转换框
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL178

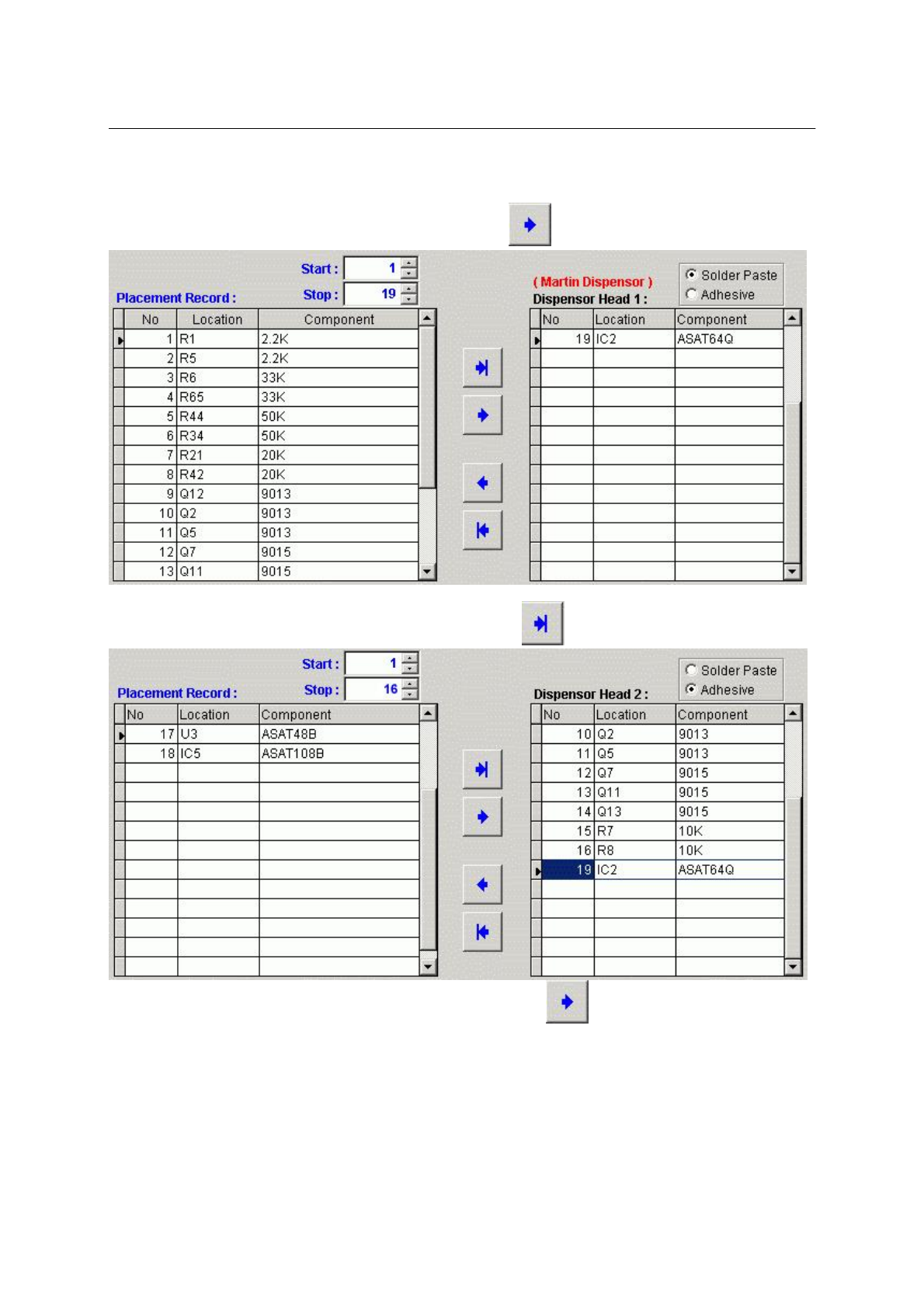

举例:
1. 1号点胶器对编号19的元件进行转换,选择编号19,点击 ,编号19将进入1号点胶器转换框
2. 2号点胶器对编号1~编号16进行转换,选择好1~16,点击 ,编号1~16将进入2号点胶器转换框
3. 如果编号19同时也需要点胶水,我们也可以选择编号19,点击 ,编号19将进入2号点胶器转换框
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL179

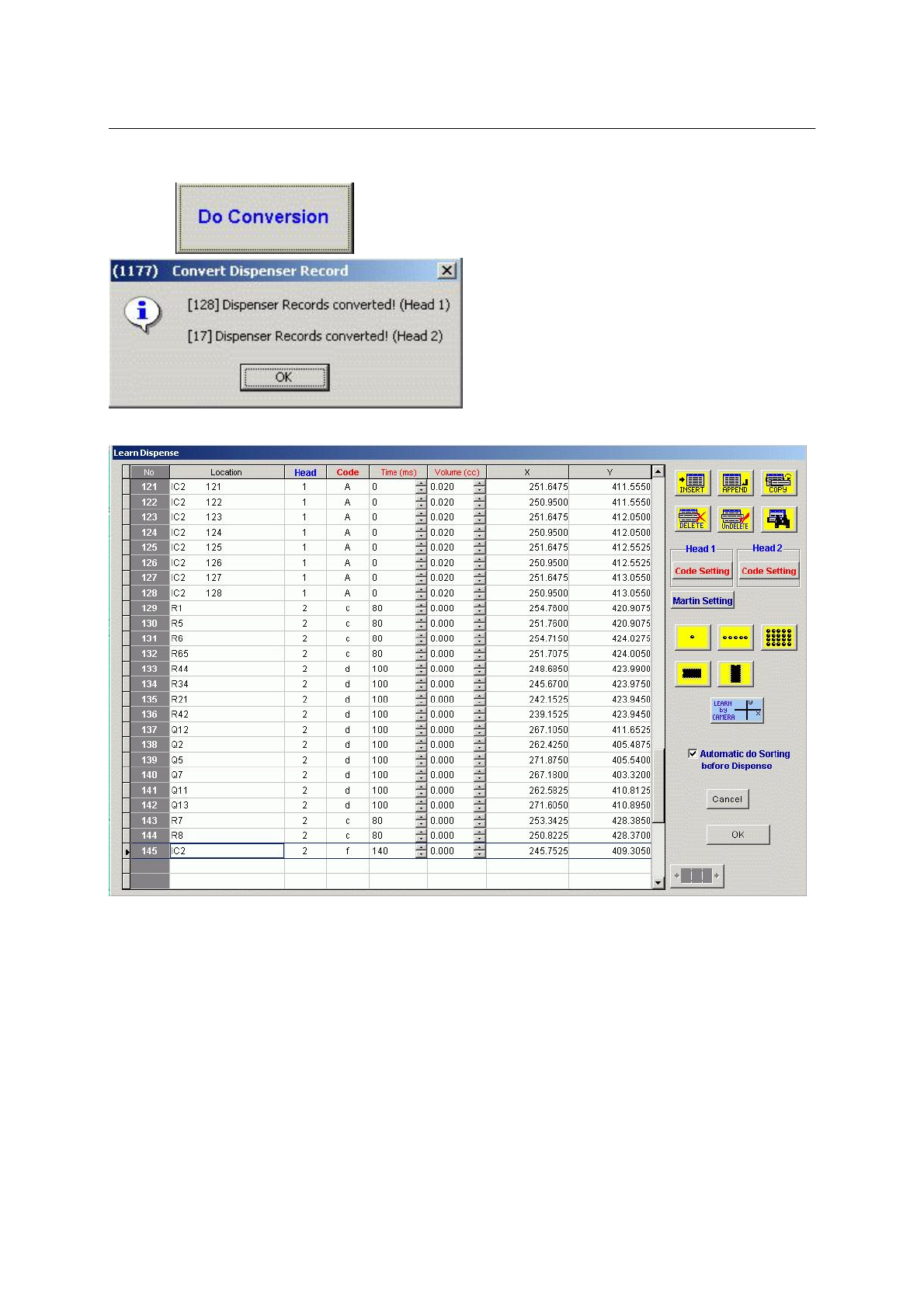

4. 点击 进行转换,软件将出现提示
5. 转换结果学习点胶画面
6. 进行生产作业
