AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 192 点击  “Next ” 按钮去下一画面 .

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL191

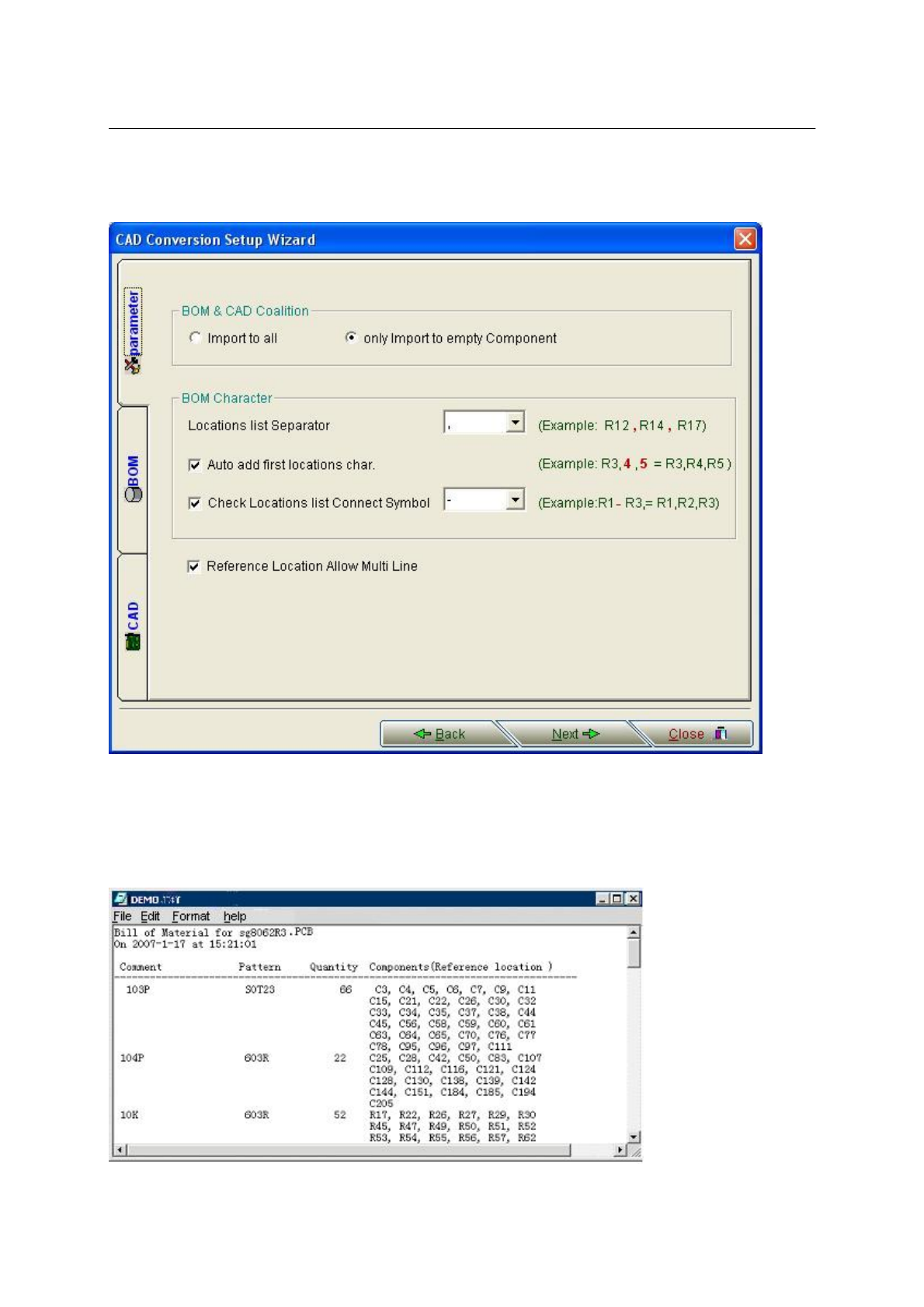

在参数表格中可以对BOM文件的转换进行调节,默认的设置可以应用于多数的BOM文件.

万一在BOM文件中的参考点位置分隔符不一样,你可以在这里进行更改.

”BOM&CADCoalition”

Importall导入所有的数据到CAD

Onlyimporttoemptycomponent导入数据到CAD文件元件名为空的行

“BOMCharacter”选择BOM数据中的Locution之间分隔符等参数

“Referen celocationAllowMultiLine”表示如果BOM中的ReferenceLocation有多行数据，则需要开启

此项，如下图中Comment为103PComponents(Referencelocation)项就存在多行数据。

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL192

点击“Next”按钮去下一画面.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL193

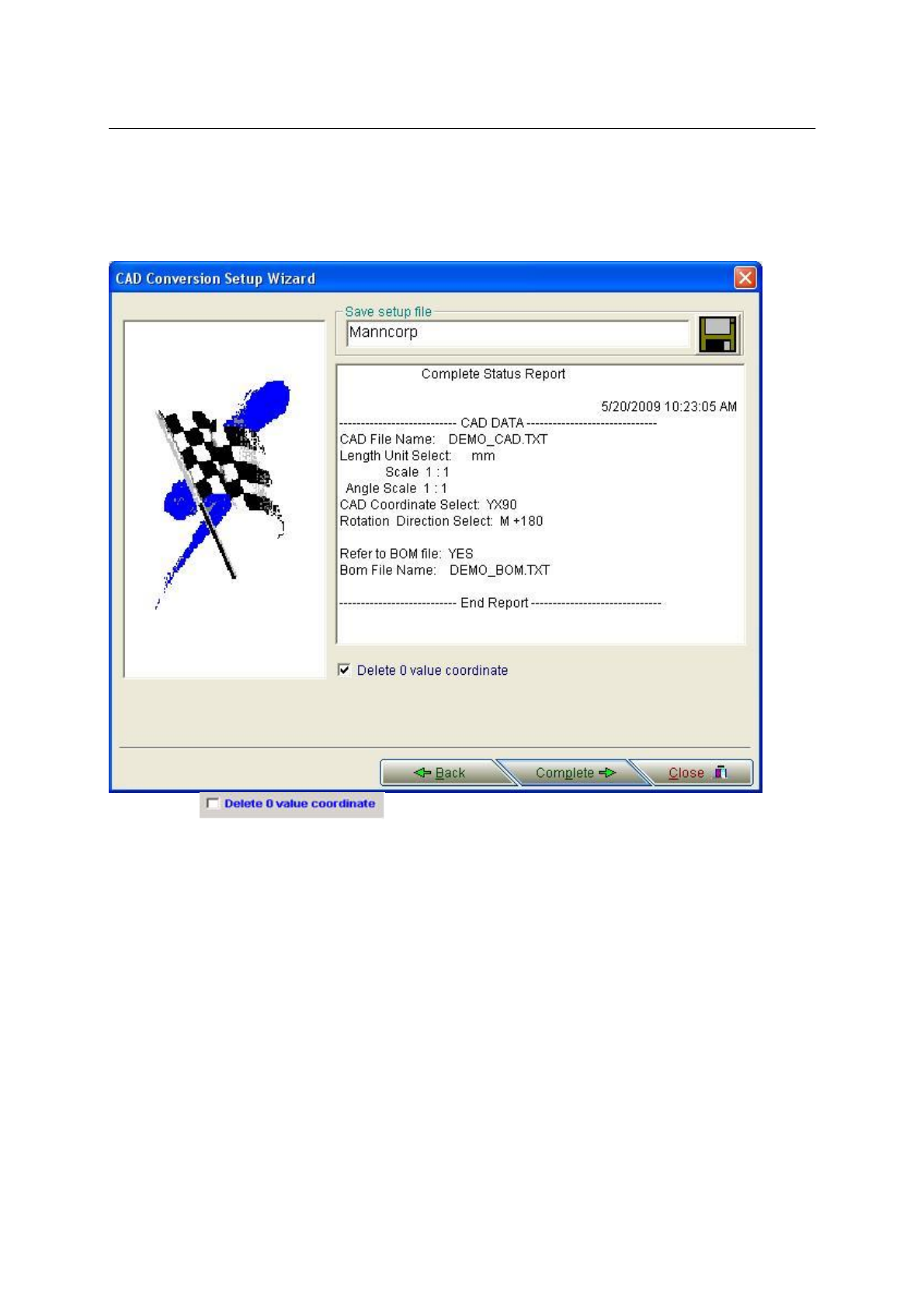

这是设置的最后一个画面.这里可以保存所有的设置并且在转换时用到这些设置.当然前提是CAD文件和BOM文

件的结构是一样的.

在“Savesetupfile”中输入文件名.并点击保存按钮.

确认文件名提示将弹出,请点击”OK”确认.

注：打勾选择会删除X,Y为0的坐标数据.

点击“Complete”按钮返回主画面.
