AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL162

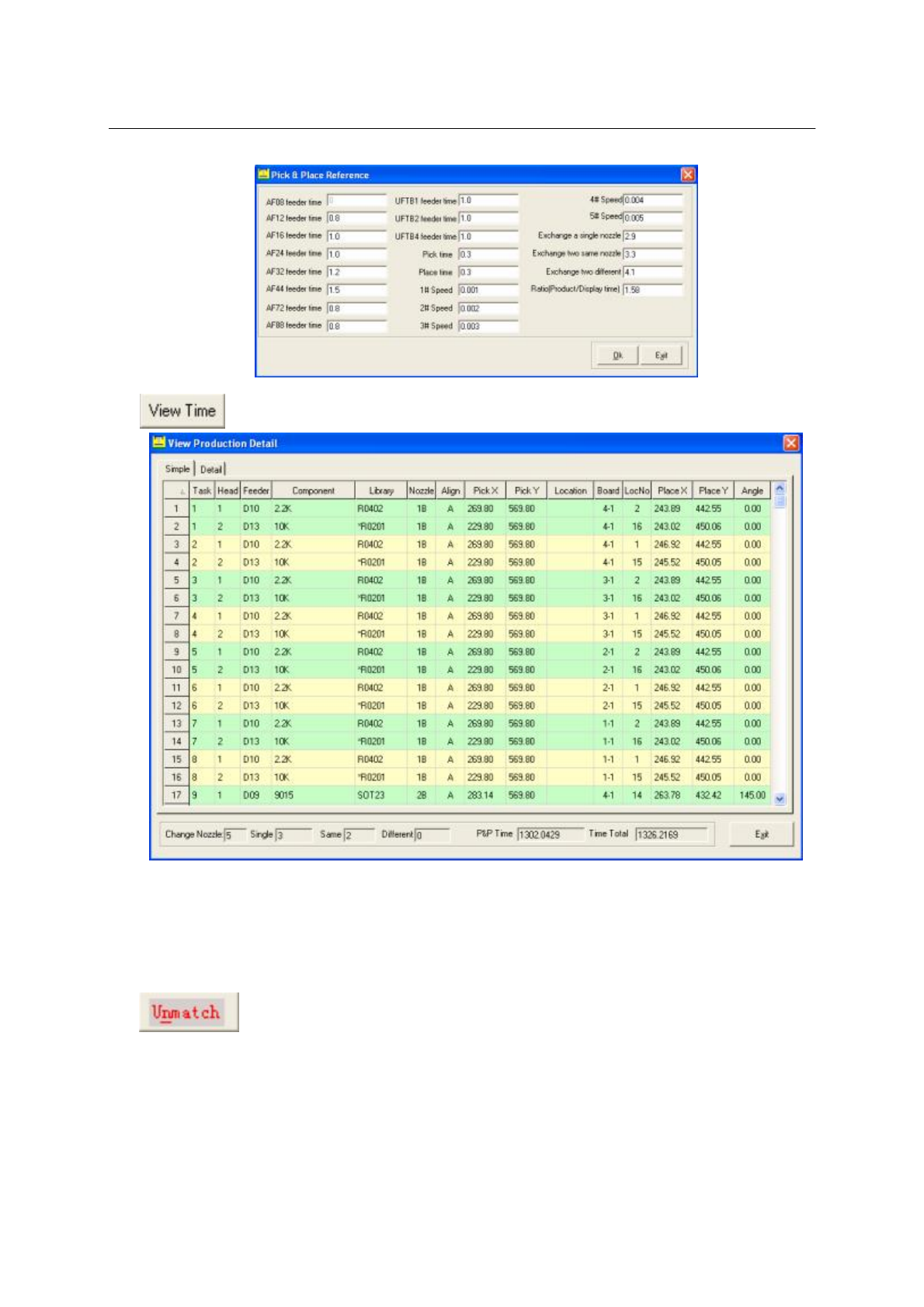

点击查看优化后的生产详细信息

ChangeNozzle (总换咀次数)

Single (单次换咀次数)

Same (相同换咀次数)

P&PTime (生产时间)

TimeTotal (总生产时间)

点击解除匹配

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL163

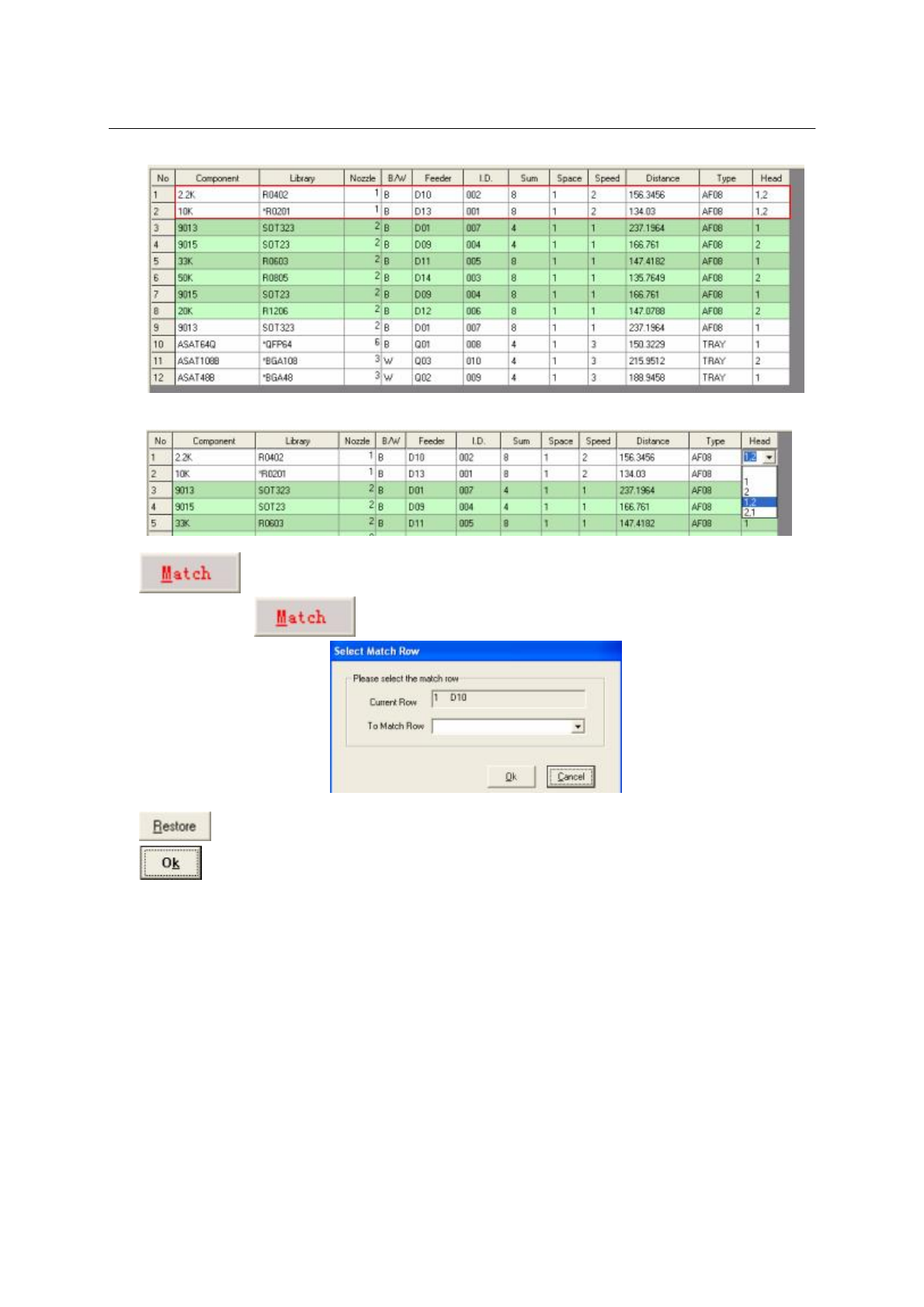

解除匹配后可以自定选择用哪个Head取料

点击进行匹配,

选择要匹配的行,点击

在”ToMatchRow”选择要匹配的行.

点击恢复软件自动优先.

点击完成优先设置.

提示:通常无特别要求，由软件自动优先即可.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL164

附录J

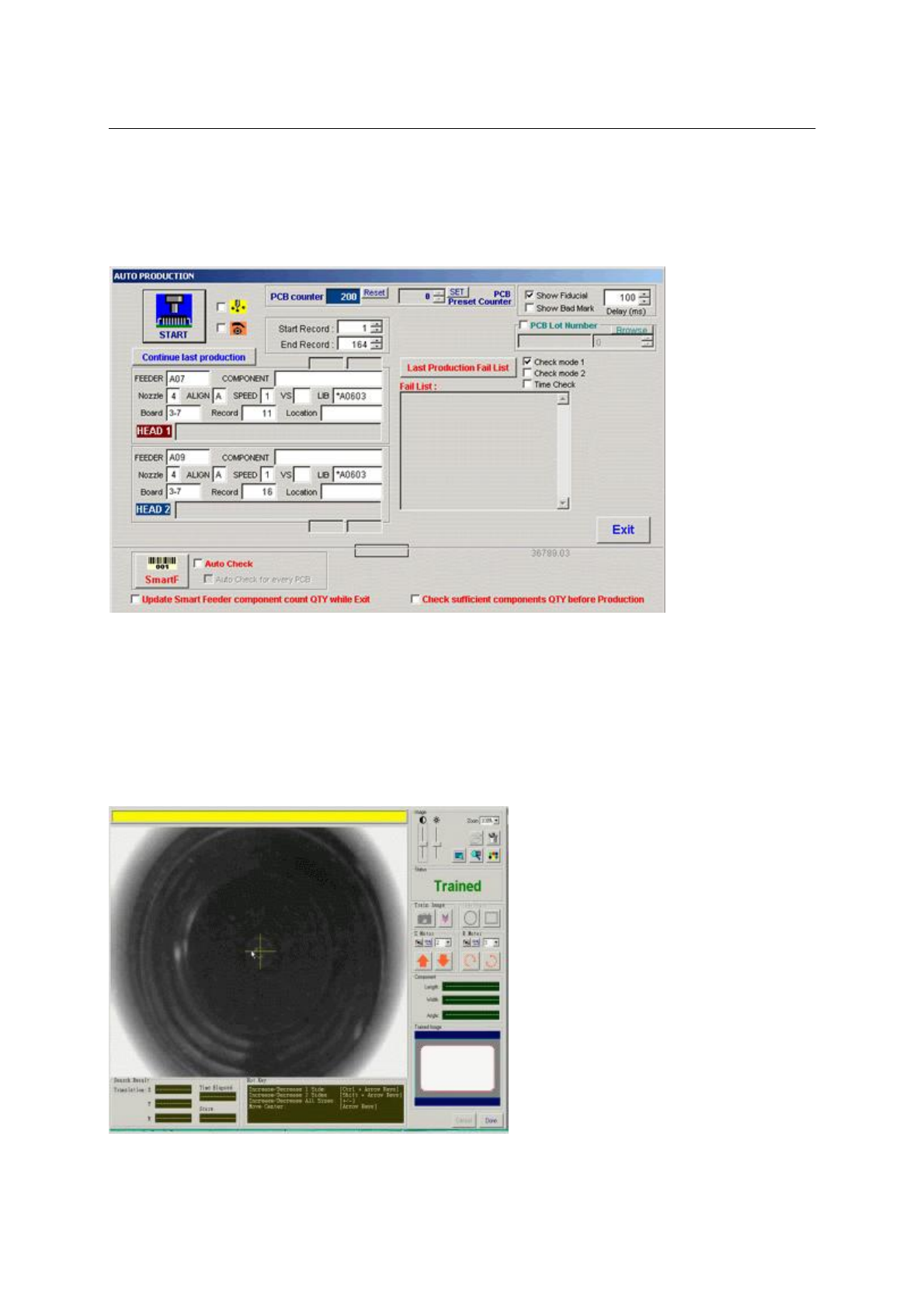

如何在生产菜单中使用Check Mode功能

Checkmode1 --- 代表拾取元件并放置失败后,机器将在掉料位停下,此时可以检查出错方式.

Checkmode2 --- 代表在每次拾取元件后都将停在掉料位,此时可以检查拾取的元件位置是否有错.

出错方式:

VISIONERROR[64:NOCOMPONENT] 
