AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 81

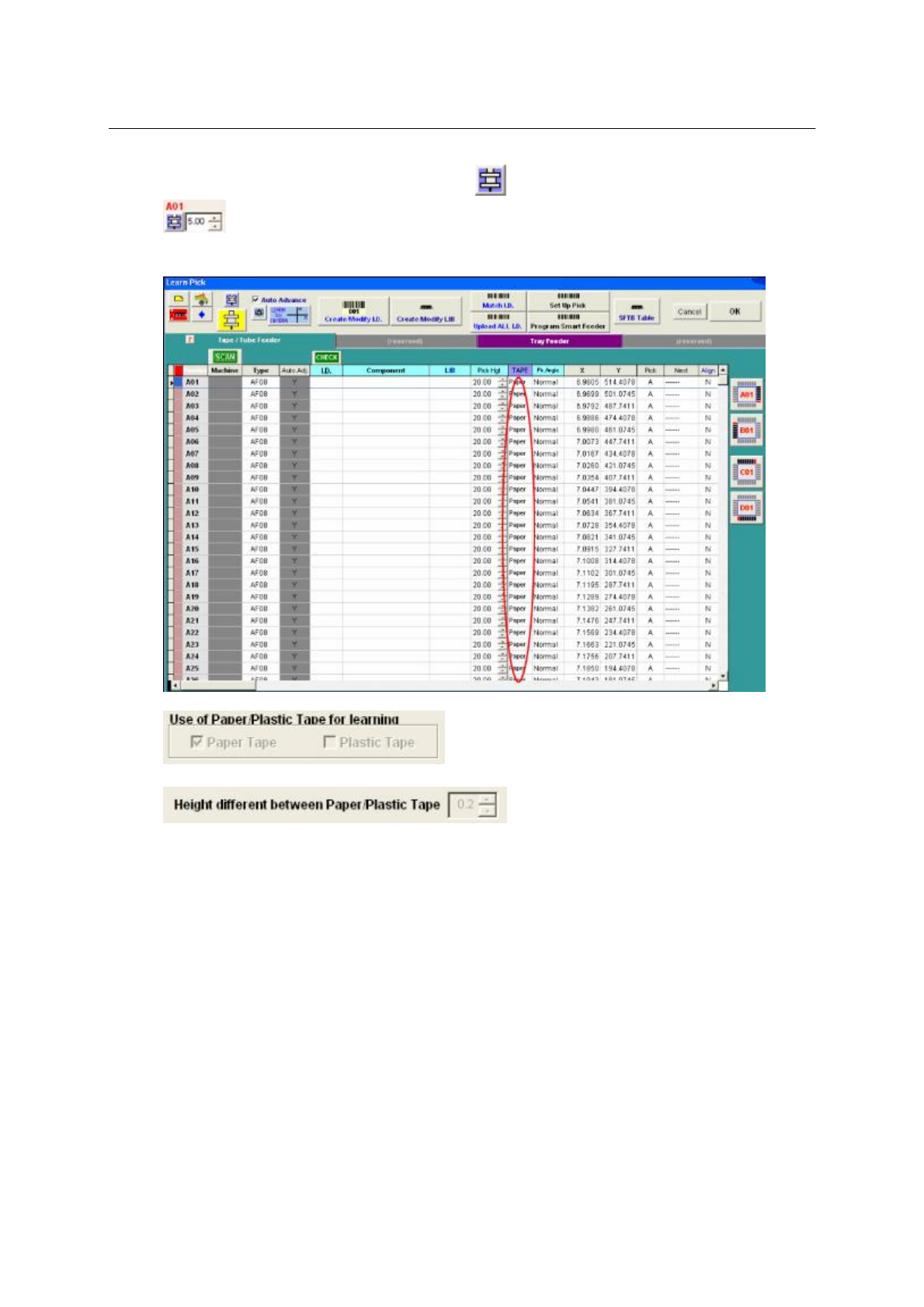

安装4个送料器在 A01,B16,C01,D16, 然后点击 按钮进行自动检测, 此时取料高度将自动显示在
里, 然后在取料设置中确定送料器的是纸带的或是胶带的元件,则机器将自动计算每一送料
器的取料高度, 此功能对快速生产十分有用.
选择用纸带还是胶带做取料高度检测.(仅用于SFTA)
定义纸带和胶带之间的高度差.(仅用于SFTA)
当使用的是KFTA送料器, 则以上2项不可选, 并默认KFTA 纸带和胶带的高度差为0.2mm
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 82

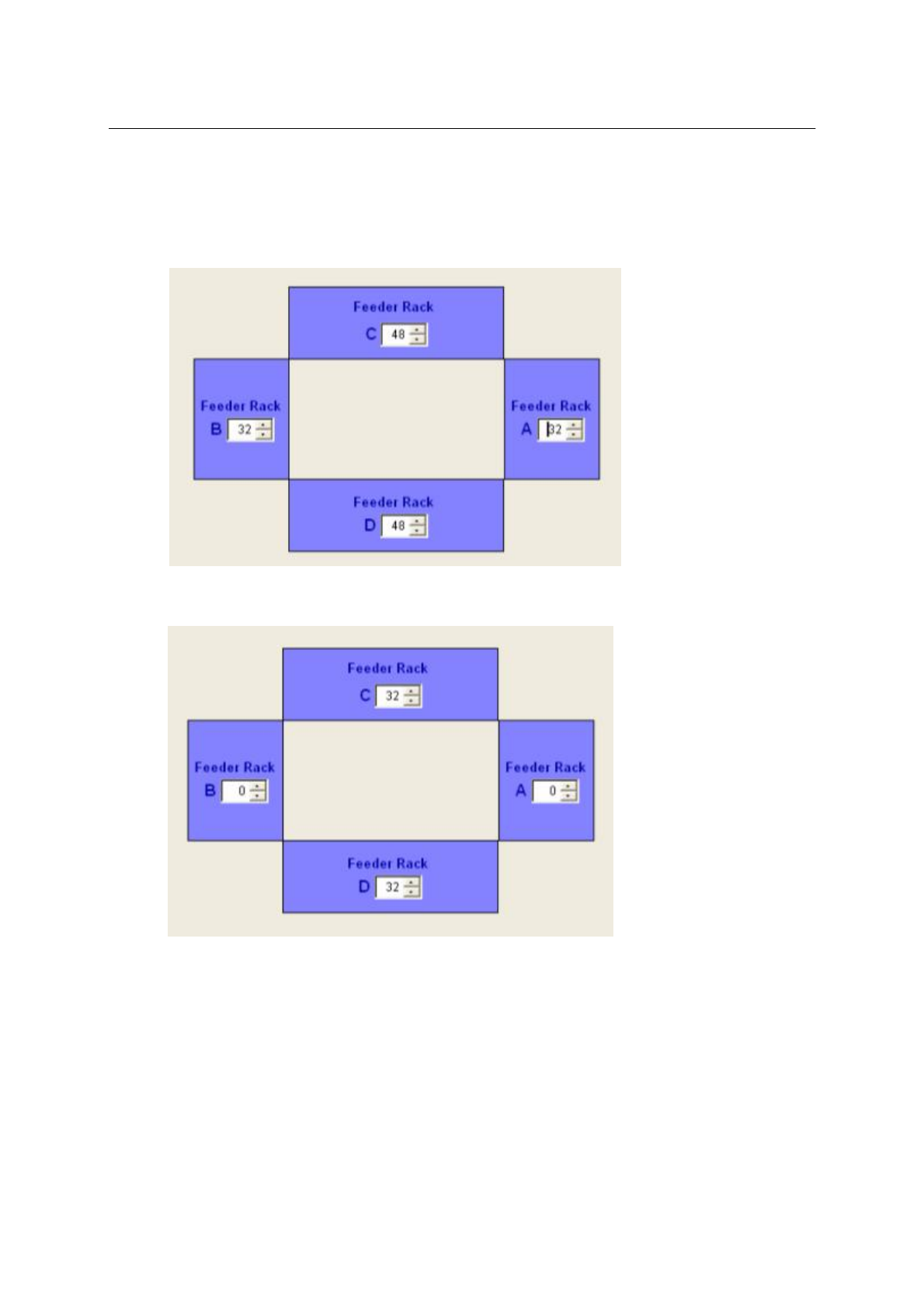

6.1.8A8 送料器容量设置
此设置用于确定送料器底盘的送料器容量(用于390,391)
此设置用于确定送料器底盘的送料器容量(用于384,385,387)
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 83
重要:B,C,D,E,F的高级校准仅供制造厂商使用
高级校准
6.1.9 B1 检视一号头及二号头 Z 轴相差值
6.1.10 B2 检视一号头及二号头 X-Y 轴相差值
6.1.11 C1 调校一号头镜头 A 的放大倍数
6.1.12 C2 调校一号头 Z 轨与镜头 A 偏差值
6.1.13 C3 修正一号头中心对位 A 的偏差
6.1.14 C4 修正一号头中心对位 A 的角度偏差
6.1.15 D1 调校二号头镜头 A 的放大倍数
6.1.16 D2 调校二号头 Z 轨与镜头 A 偏差值
6.1.17 D3 修正二号头中心对位 A 的偏差
6.1.18 D4 修正二号头中心对位 A 的角度偏差
6.1.19 E1 调整镜头 G 的放大倍数
6.1.20 E2 调校镜头 G 偏差值
6.1.21 E3 修正中心对位 G 的偏差
6.1.22 E4 修正中心对位 G 的角度偏差
6.1.23 F1 调整镜头 H 的放大倍数
6.1.24 F2 调校镜头 H 偏差值
6.1.25 F3 修正中心对位 H 的偏差
6.1.26 F4 修正中心对位 H 的角度偏差
6.1.9 B1 检视一号头及二号头 Z 轴相差值
请先调校好A1,调校1号头与镜头-1的偏差和A2.调校2号头与镜头-2的偏差, 然后选择B1 检视一号头及
二号头Z轴相差值
对于391来说,X方向为40±0.06 Y方向为0±0.06
对于384来说,X方向为40±0.06 Y方向不可调
6.1.10 B2 检视一号头及二号头 X-Y 轴相差值
请先调好A4,再次检测A标记高度, 然后选择B2 检视一号头及二号头X-Y轴相差值
一般来说,一号头与二号头相差控制在0.06以内.
