AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL196

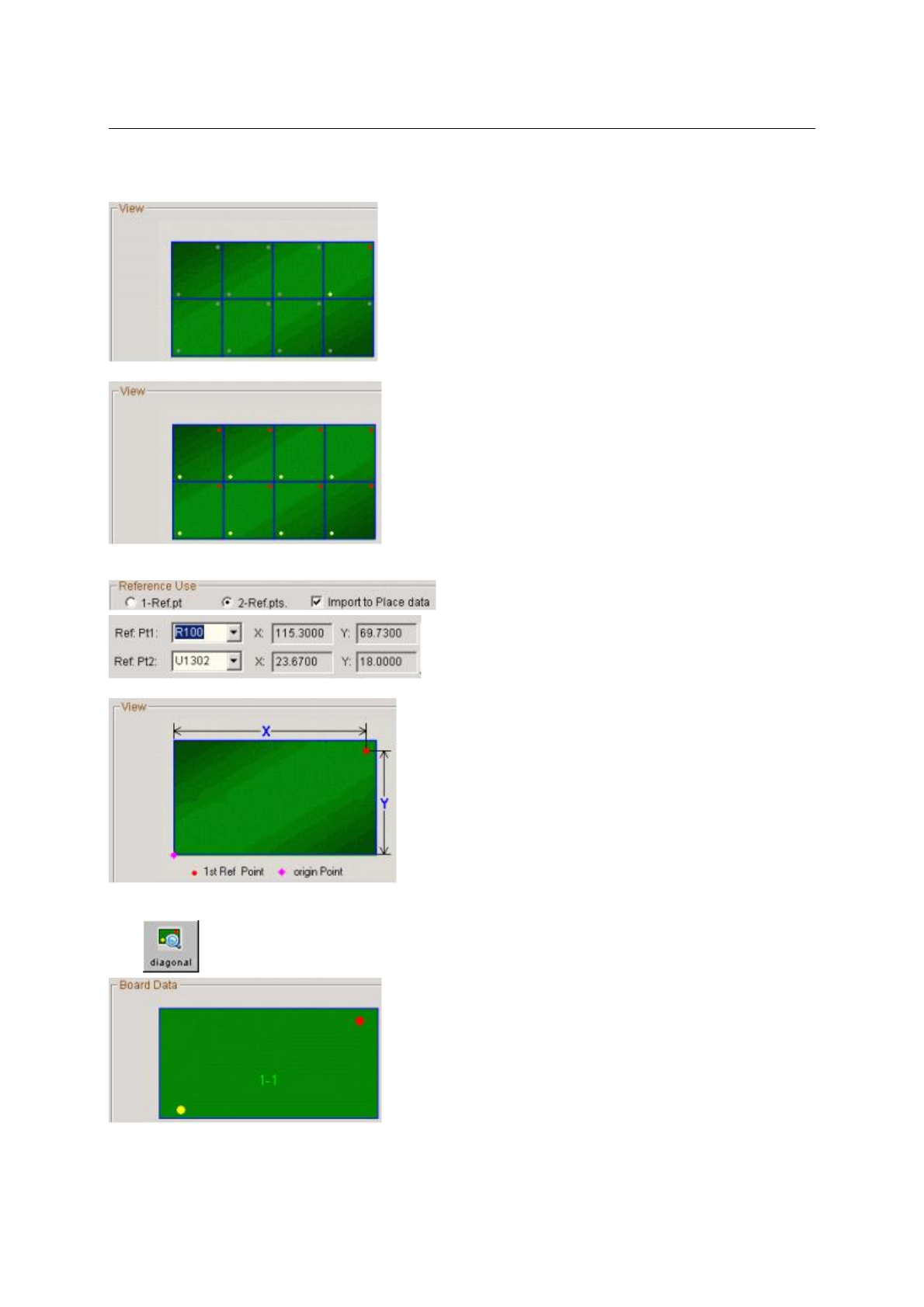

UseBoardOffsetPts.使用拼板参考点
AllBoardOffsetPts使用全部拼板参考点
ReferenceUse
选择使用几个参考点
Ref：pt1表示第一个参考点，下拉框中选择可以作为参考点的位置.
Ref：pt2表示第二个参考点，下拉框中选择可以作为参考点的位置.
单击 按钮软件将自动寻找两个对角线上的位置作为参考点。
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL197

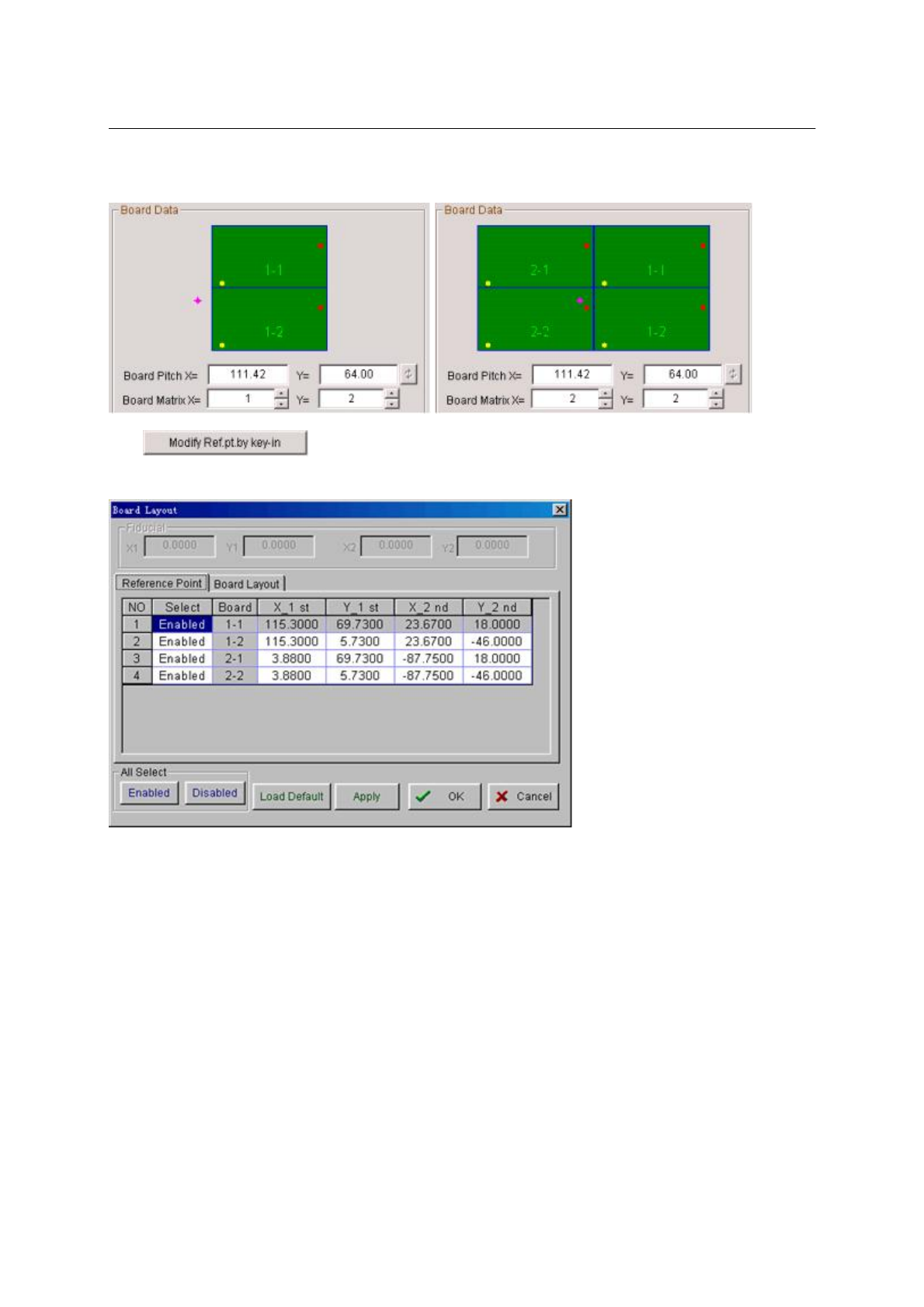

3.1.4Boarddata
BoardMatrix设置X方向和Y方向拼板的信息
单击 手动修改板的参考点
在此对话框中，可以在ReferencePoint选项卡手动修改参考点的位置，也可以在BoardLayout选项卡手动修改
板的坐标和角度。
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL198

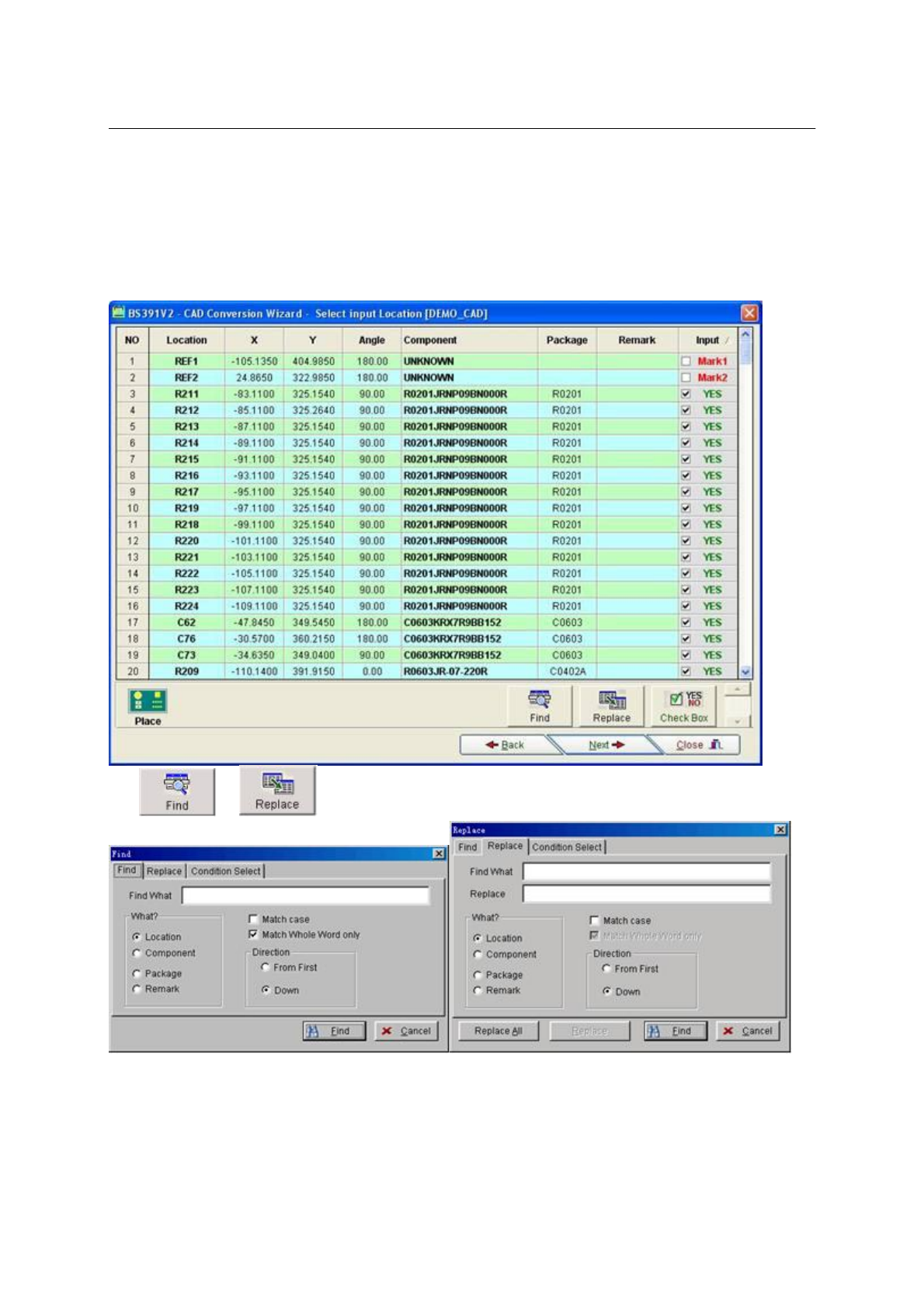

在此画面中可以利用”CheckBox”按钮选择放料,可以在”Input”栏设置”Yes”为”No”来移除检测标记,程序将不会
将此行转到输出的文件.
你也可以进行替换元件名,封装或位置参考点的工作.
举例,在”Replace”画面中输入当前的元件名和需要替换的元件名.然后点击”ReplaceAll”,程序将找到所有匹配的
元件名并替换为新的.
在“Find”按钮中可以查找某个位置,某个元件或某个封装.
单击 或 按钮进行查找和替换
点击“Next”去下一画面.
