AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 59

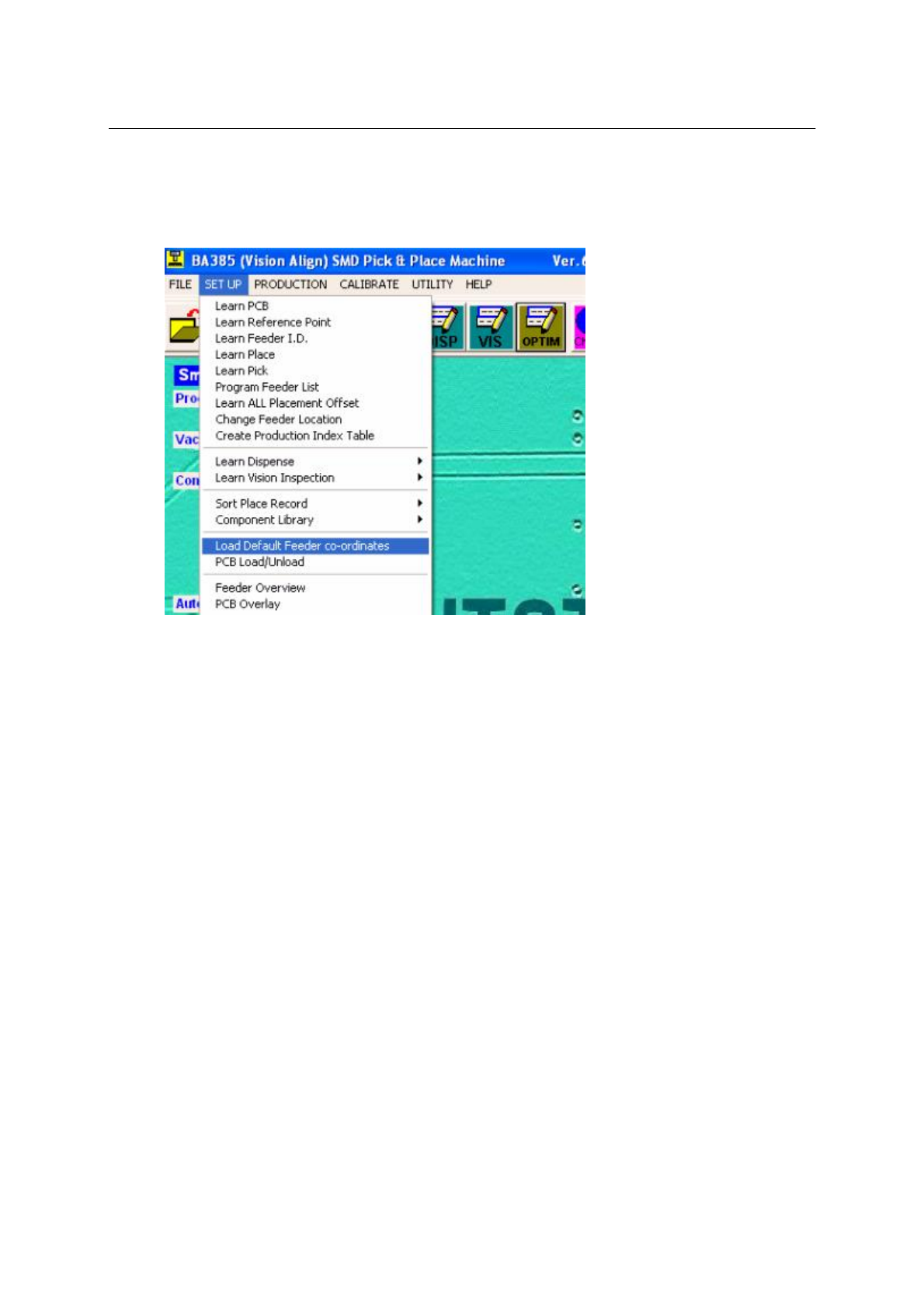

4.13设置菜单引导预置送料器坐标
选择此按键将所有的送料器预置XY坐标引导到取料设置中
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 60

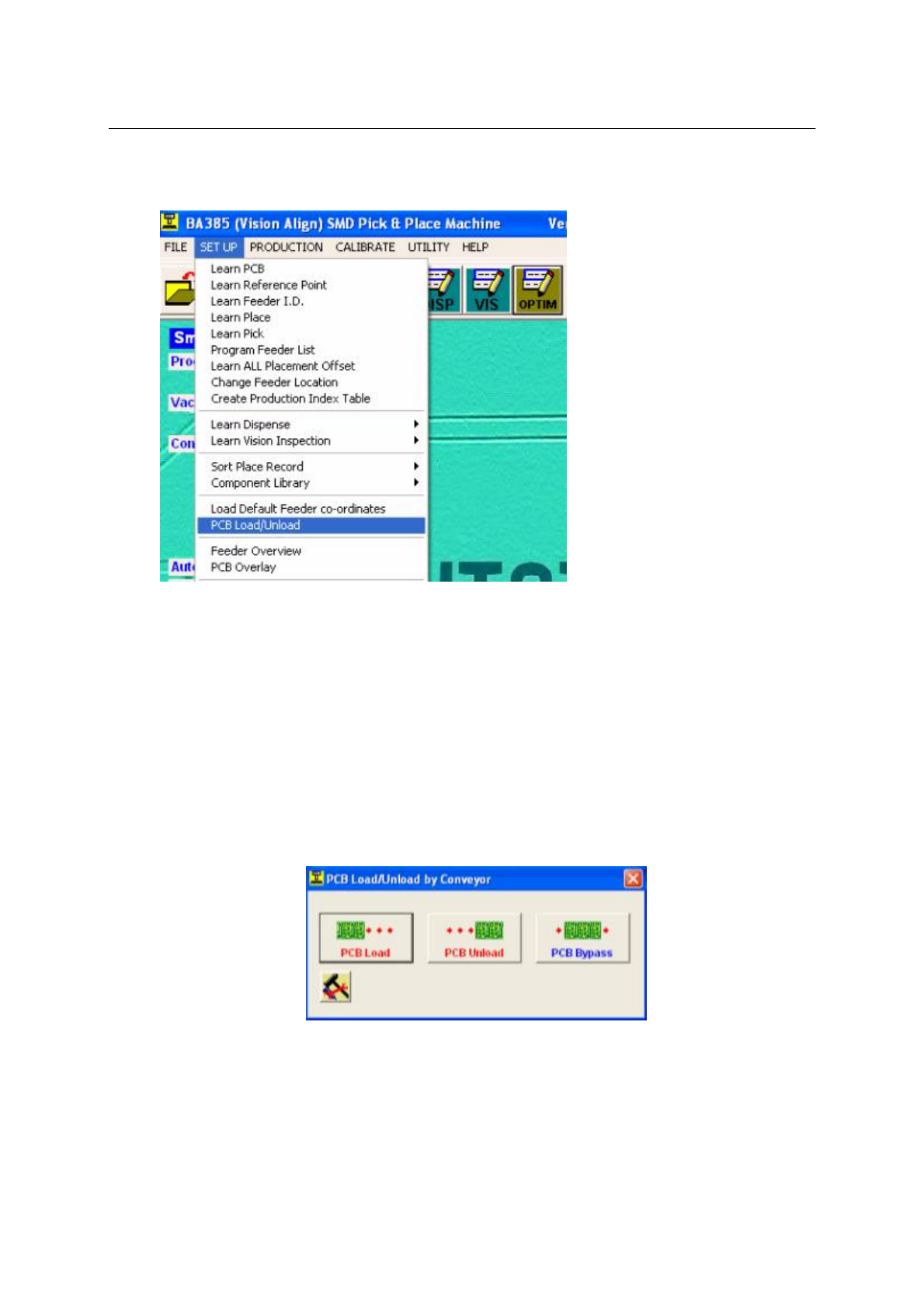

4.14设置菜单传送带引导PCB(仅对应传送带系统使用)
选择此模式激活传送带系统的某些功能：
 PCBLoad
由传送带载入PCB到工作平台上。此功能对于设置板参考点和放料记录时非常有用。
 PCBUnload
由传送带从工作平台上载出PCB
 PCBBypass
所有PCB将由传送带传送通过机器。此功能对于设置机器中的生产线，不需要机器用于临时生产
时非常有用，但用户不能移动机器或从一边到另一边手动转移电路板。
在运行此模式期间，传送带系统将等待PCB进入，然后传送PCB到下一个机器
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 61
4.15设置菜单送料器视图
先在4.1PCB设置中设置好4点位置,如图
PCBSize(W)电路板的宽度
PCBSize(L)电路板的长度
1st Ref.toPCBCorner(A)第一个参考点到PCB板边的宽度
1st Ref.toPCBCorner(B)第一个参考点到PCB板边的长度
利用镜头自动学习:
1) 点击 确定板11的右上角
2) 确定板11的左下角
