贴片机用户使用手册cmanual.pdf.pdf - 第50页

AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 49 4.9. 1a NO . 这是点胶记录编号（最大 .999 9 个）由计算机产生  4.9. 1b LO CAT ION 这是点胶位置名，可以在此输入任何特征例如 .R1 011, R1012, C221, C22 2…

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 48

不同的PCB元件焊盘需要不同数量的‘焊锡膏’/‘SMD胶水’，需要控制点胶的定时，比较长的点胶

时间将有大量的‘焊锡膏’和‘SMD胶水’

对于编辑点胶时间，这是特别的代码，从‘A’～‘J’总共有8种不同代码，以毫秒为单位，它们都是

可调整的

可以为代码‘A’～‘J’设置/更改点胶时间为任何时候，点胶设置模式中的点胶时间/点胶量的设置将

会被自动更新

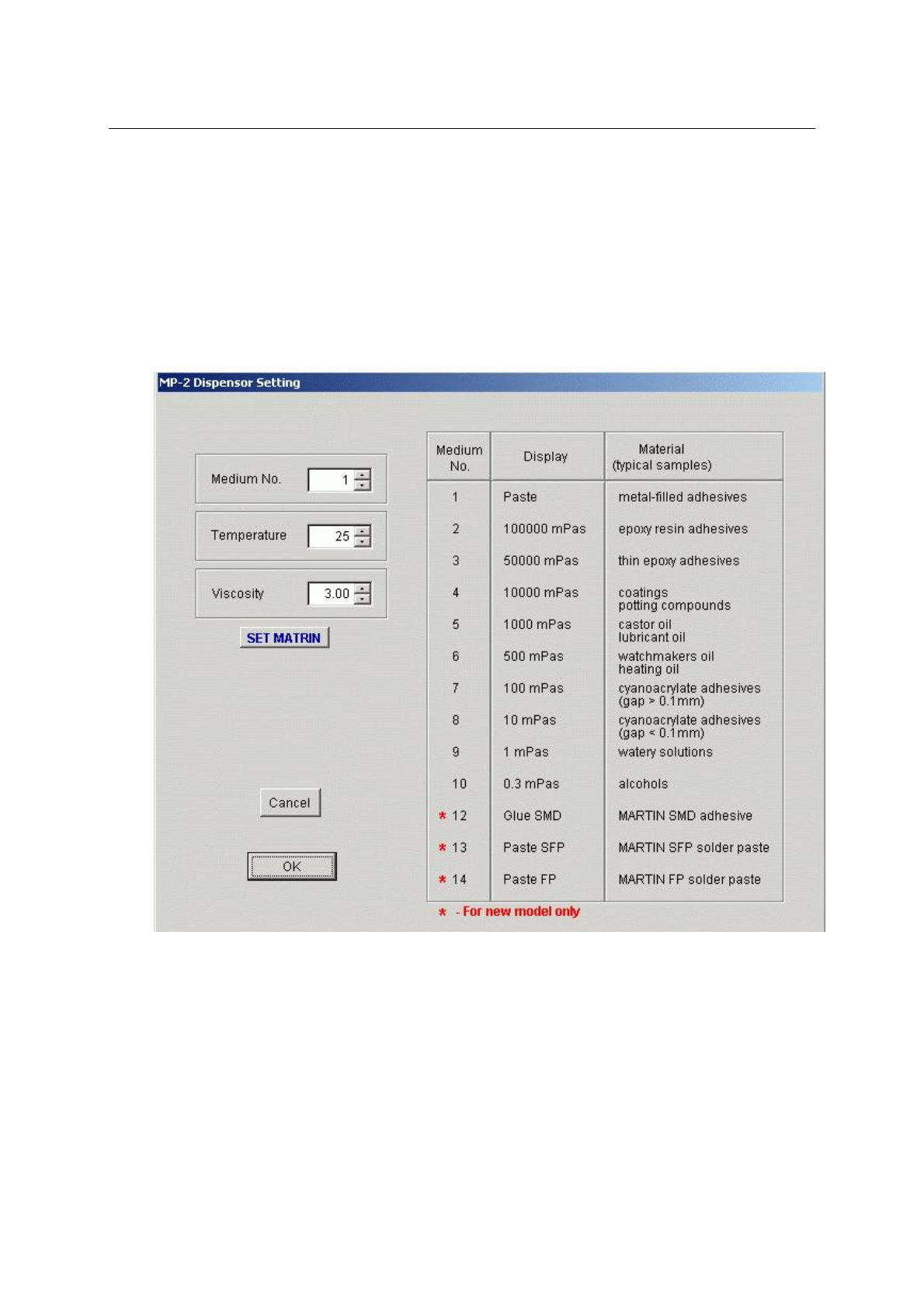

拼板点胶设置:(仅用于MPx点胶器)

这是设置拼板点胶的特殊参数

中间值

温度范围

粘度值

为了更好的设置参数，请查阅MARTIN点胶器用户手册

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 49

4.9.1a NO.

这是点胶记录编号（最大.9999个）由计算机产生

4.9.1b LOCATION

这是点胶位置名，可以在此输入任何特征

例如.R1011,R1012,C221,C222…

4.9.1c HEAD

这是点胶器所选用的头,用户可以手动选择机器头如果使用双点胶器.

4.9.1c CODE

这是点胶量代码

可以输入A～J设置点胶量代码依照“点胶量代码设置”

例如. ‘A’代码时间设为 40 毫秒‘B’代码时间设为100毫秒

一旦点击‘A’，时间会自动变成40毫秒

如果点击‘B’，时间会自动变成100毫秒

点击按钮进入“点胶量代码设置”,可在此调整点胶量

4.9.1d TIME(仅用于DPx点胶器)

这是点胶时间

可以输入1～ 9999 毫秒来控制点胶时间

4.9.1e VOLUME(仅用于MPx点胶器)

这是点胶量

可以输入点胶点的量，以立方厘米为单位

4.9.1f X

这是点胶位置的X坐标

4.9.1g Y

这是点胶位置的Y坐标

4.9.2 从其它文件增加

此项能允许你取回旧的带有有用的点胶记录的贴片数据文件

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 50

4.9.3 从放置记录转换

选择这个按键由计算机转换放料记录为焊锡膏/胶水记录

为了使放料记录转换为点胶（焊锡膏）记录，计算机将只转换有元件库和点胶库的放料记录的元件

（请查阅4.12元件库)

以下画面将会显示
