AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 40

4.5b LOCATION

这是放料后的位置名，可以在此输入任何特征

例如.R101,R102,...,C10,...,U1,U2,...,等等

4.5c COMPONENT

这是元件编号和数值 (在取料模式中设置)

4.5d I.D.

这是送料器I.D.

如果创建了这元件的送料器I.D.和在取料模式中设置了正确的送料器位置，就能用这个I.D.而不需要理

会4.5eFEEDER

4.5e FEEDER

这是在送料器上取料的位置名

例如.A01~A32,B01~B32,C01~C32,D01~ D32,Axxxx,Bxxxx, Cxxxx,Dxxxx(UFTB送料

器),Q01,....Q40

4.5f ANGLE

这是PCB的元件放料角度

可以在此输入角度 0～359.9，正常地为0,90,180or270

请查阅附录G,旋转方向和PK_ANGLE一样

4.5g X

这是放料位置的X坐标

4.5h Y

这是放料位置的Y坐标

备注:放料位置由镜头1检测

4.5i NOZZLE

这是元件所用吸嘴的编号(在取料模式中设置)

4.5j Remark

备注

4.5k ALIGN

这是对中方法 (在取料模式中设置)

4.5l Skip

这是临时取消某放料设置

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 41

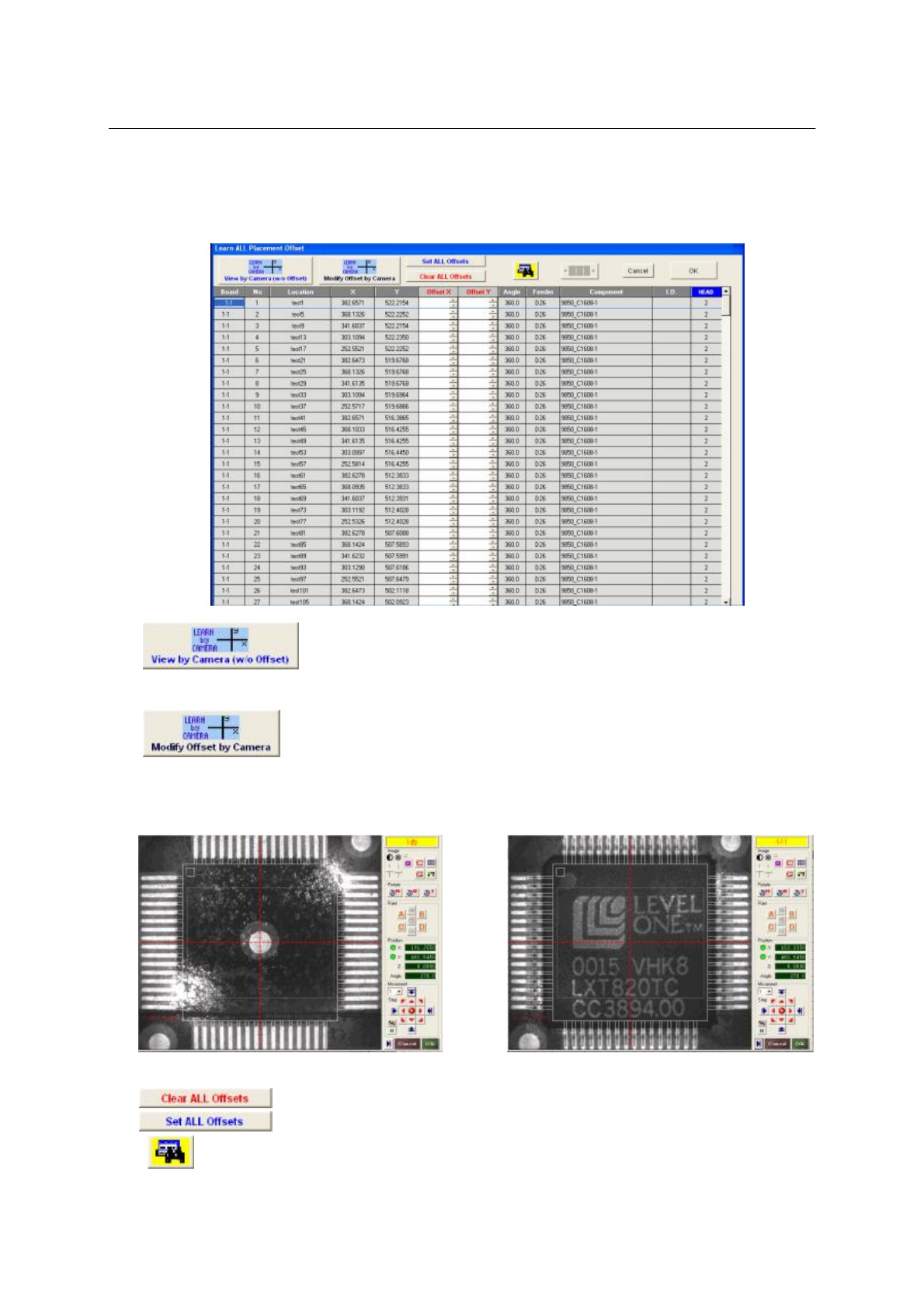

4.6设置菜单微调所有放料位置

此功能用于1)观察任何一个元件的放置位置,2)修正任何一个元件的放置位置

点击观察任何一个元件的放置位置,对于贴放包含多块拼版的PCB,可以观察每块拼版

上相同位置元件的放置位置,从而修正偏差.

点击修正任何一个元件的放置位置,

移动XY对准已经放置的有偏差的元件的中心,则SMD软件会自动得出偏差值,在打料时将按修正后的位置进行

放料

所要放料的位置修正放料位置(十字线对准元件的中心)

点击清除所有偏差值

点击键入X,Y的所有偏差.

点击查找位置名

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 42

4.7重置送料器位置

为了在自动生产中获得最高的机器生产效率，软件提供一个非常有用的功能来简单的改变送料器位置，并且

最主要的目的是为了得到从拾取元件到放置位置之间为最短的距离。这也是为生产流程表进行的预设置。

仅对于送料器Axx,Bxx,Cxx&Dxx能在此模式中进行再分配。

备注：如果电路板每次都停在传送带的中央进行元件的放置工作，那么位置为A16和B01对于元件拾取来说

就是最短的距离。

 LINE (所有用到的送料器的序号)

 NEWFEEDER (新决定的送料器名)

 FEEDER (由送料器资料复制)

 TOTLEPICKUP (由送料器资料复制)

 ID (由送料器资料复制)

 TYPE (由送料器资料复制)

 COMPONENT (由送料器资料复制)

 NOZZLE (由送料器资料复制)

 ALIGN (由送料器资料复制)

 LOCATION (由送料器资料复制)

 点击将让左边框中所有用到的送料器名按顺序排列，如A01，A02…

 点击将让左边框中所有用到的送料器名按所用吸嘴的编号排列

 点击将让左边框中所有用到的送料器名按总共取料的数量排列，越多越前
