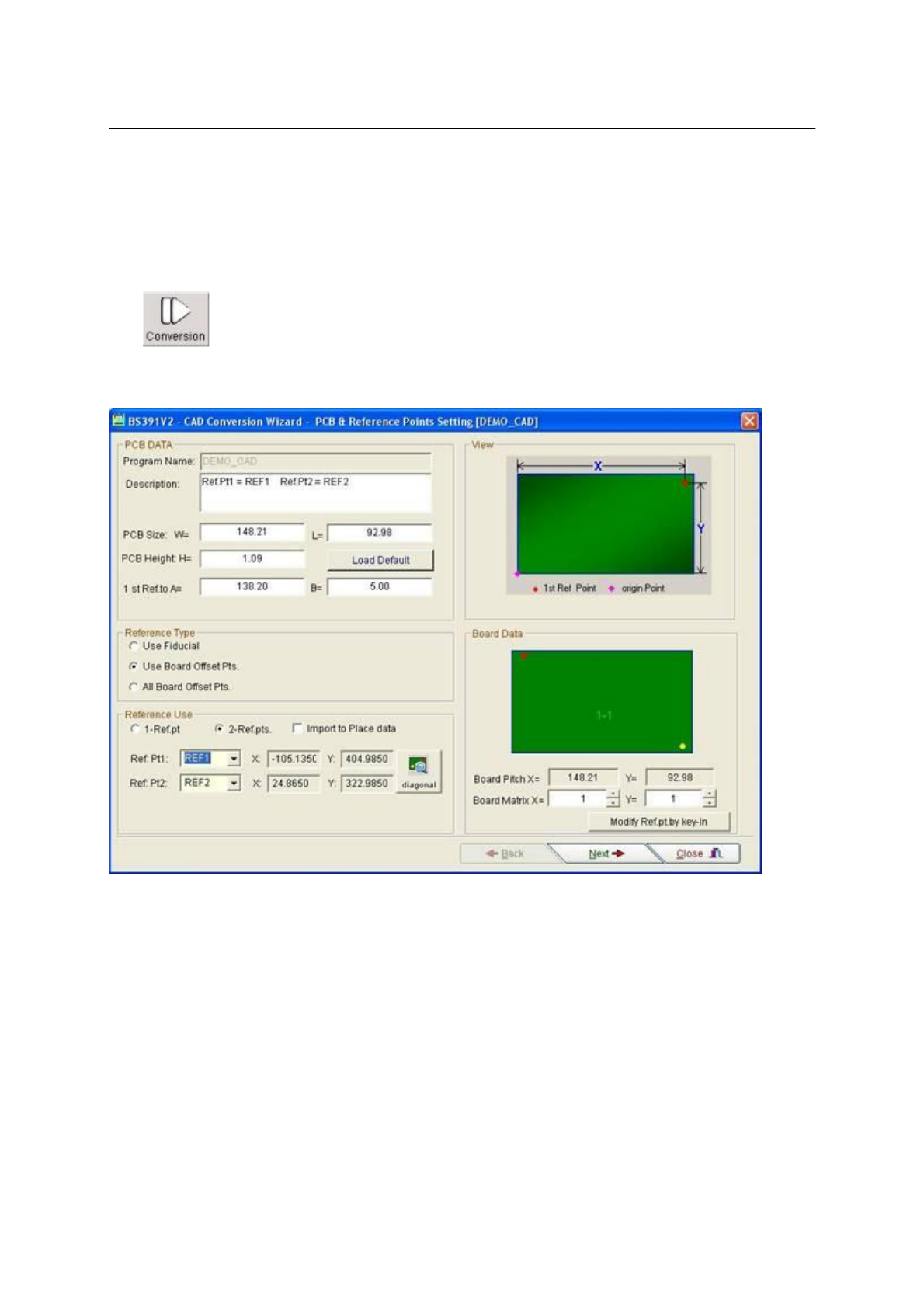

点击“Next”按钮去下一画面.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL193

这是设置的最后一个画面.这里可以保存所有的设置并且在转换时用到这些设置.当然前提是CAD文件和BOM文

件的结构是一样的.

在“Savesetupfile”中输入文件名.并点击保存按钮.

确认文件名提示将弹出,请点击”OK”确认.

注：打勾选择会删除X,Y为0的坐标数据.

点击“Complete”按钮返回主画面.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL194

转换部分

在完成设置后就可以进行实际的文件转换.

此时CAD文件仍然是载入状态,如果设置是在以前做好的,则必须在主画面载入CAD文件和所用到的BOM文件

(见前面描述).

点击开始转换.

在实例中我们用下拉菜单来选择专用参考点,因为专用参考点不用贴片,则不需选中“ImporttoPlacedata”.如果你

使用的是元件位置,作为参考点则需要选中”ImporttoPlacedata”.
