AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL133

5. 设置智能送料器检测

当机器开启智能送料器功能后,生产画面将可设置自动智能检测(智能送料器I.D.是否与送料器I.D.相对应)

(1) AutoCheck

对此次生产进行智能送料器的检测

(2) AutoCheckforeveryPCB

对每次生产都进行智能送料器的检测

(3) UpdateSmartFeedercomponentcountQTYwhiteExit

当开启后,在每次退出生产时都自动更新智能送料器内元件的数量

(4) ChecksufficientcomponentQTYbeforeProduction

当开启后,在每次生产前都自动检测元件是否足够

点击可以手动进行智能送料器的检测

6. 进行生产作业

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL134

附1:CheckID的用法(仅用于带有I.D编程的智能送料器)

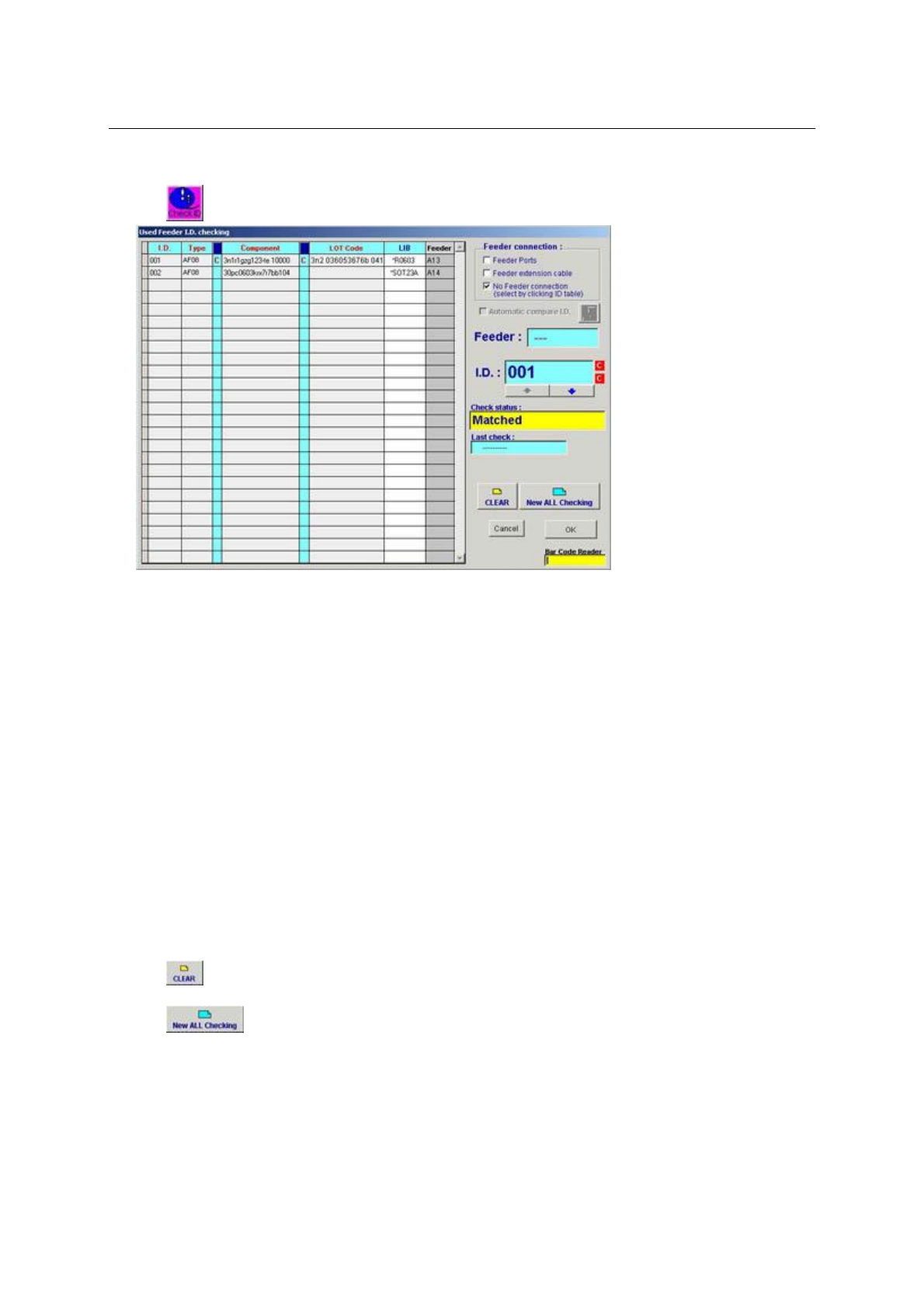

点击进入检测已选用送料器I.D.画面

Feederconnection:(送料器连接方式)

FeederPorts送料器连接在送料器底盘上

Feederextensioncable送料器连接在扩充电缆上

NoFeederconnection(selectbyclickingIDtable)没有送料器连接(直接选择I.D.)

Automaticcom pareI.D.

当开启后,软件将自动读送料器I.D.并与已保存的送料器I.D.进行比较.

Feeder:

显示与当前选择的送料器I.D相对应的送料器底盘上的位置

I.D.

显示当前选择的送料器I.D.(点击上下按钮进行选择)

Checkstatus:

将被选择的智能送料器数据与已保存的送料器I.D.进行比较,并显示结果.

Lastcheck

显示对上一次检测时的送料器I.D.

点击清除检测的信息

点击对所有送料器数据与已保存的送料器I.D进行比较.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL135

附2:条码扫描仪的使用

条码扫描仪能快速并正确的输入送料器信息.

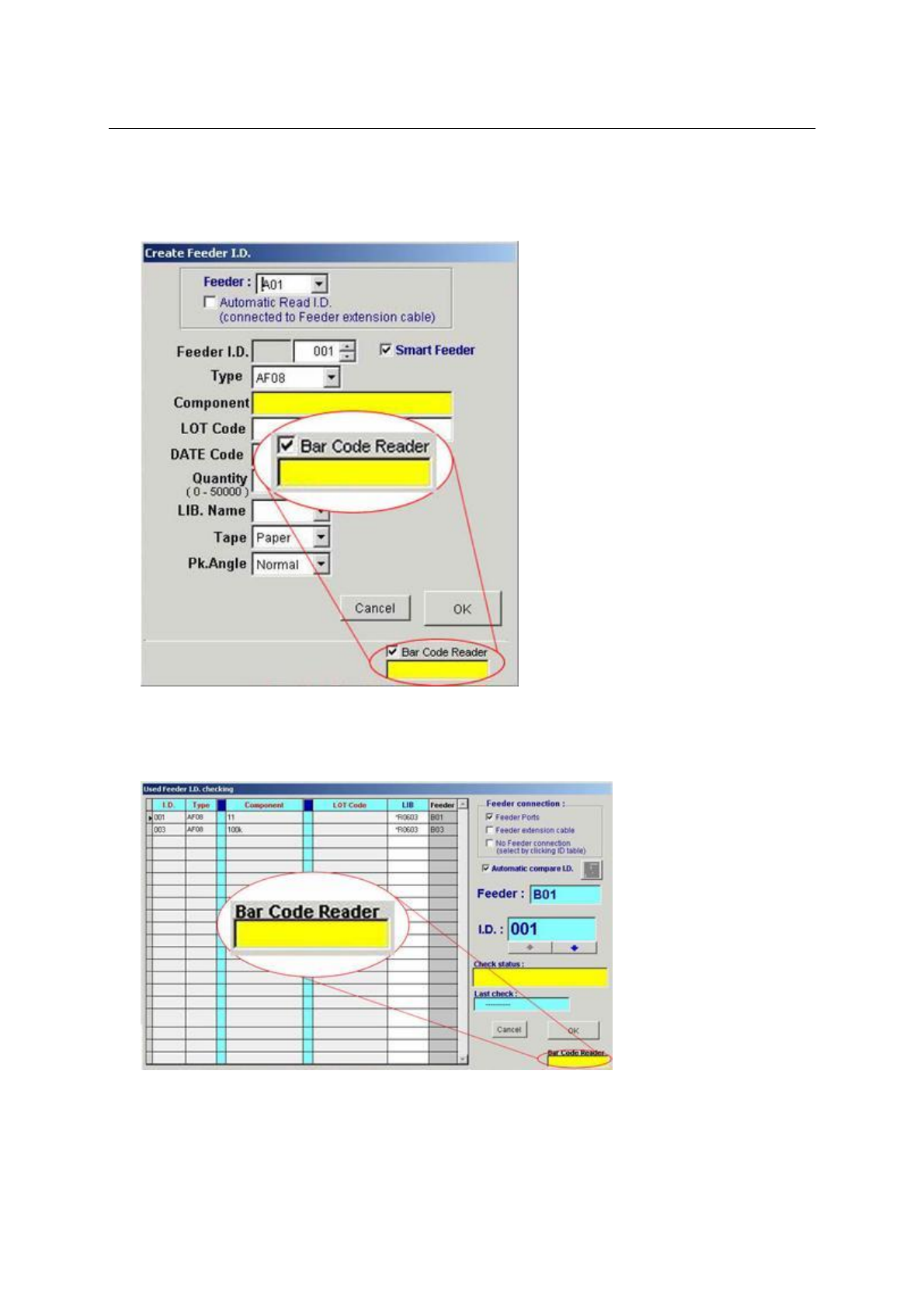

1) 在智能送料器输入画面使用条码扫描仪

开启BarCodeReader后能对元件料盘上的编码进行扫描,而扫描的结果将显示在黄色表栏中

2) 在CheckI.D.内使用条码扫描仪

选择一个送料器I.D,然后用条码扫描仪对着元件料盘上的条码扫描,就会自动对送料器I.D.和智能送料器I.D.

进行比较.

当匹配时,checkstatus会显示”Matched”

当不匹配时,checkstatus会显示”NotMatched”
