AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 79 6.1. 6 A6. 自动校准镜头 1 的偏差这是自动校准镜头  1 偏差的功能进入影像模式后，选择 PCB 板上的一个点或一个焊脚，调整十字线到它的中心点，然后点击按钮保存并退出

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 78

调整十字线到记号孔的中心点，然后点击保存并退出

机器将自动放回1号吸嘴并完成调校1号头与镜头1偏差的程序

6.1.3 A3. 校准系统A标记

这是校准机器A标记的位置，每次安装机器在一个新位置，都应该做此校准

当进入后，屏幕将转换成影像模式，调节十字线与A标记的十字线重合，然后点击保存并退出

重要: 必须在校准此功能前完成调校1号头与镜头1的偏差的调校

6.1.4 A4. 再次检测A标记高度：

这是再次检测 A标记高度，机器将自动安装1号吸嘴，用真空检测来检测A标记的高度

6.1.5 A5. 调校镜头3偏差 (如果镜头3已经安装)

这是调校镜头3和Z轴之间的偏差。当进入此模式，屏幕将变成影像模式，可以调整十字线到软质蓝胶

记号孔的中心点，然后点击按钮保存并退出. (软质蓝胶记号孔和6.1.1 调校镜头1偏差的做

法一样)

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 79

6.1.6 A6. 自动校准镜头1的偏差

这是自动校准镜头1偏差的功能

进入影像模式后，选择PCB板上的一个点或一个焊脚，调整十字线到它的中心点，然后点击按

钮保存并退出

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 80

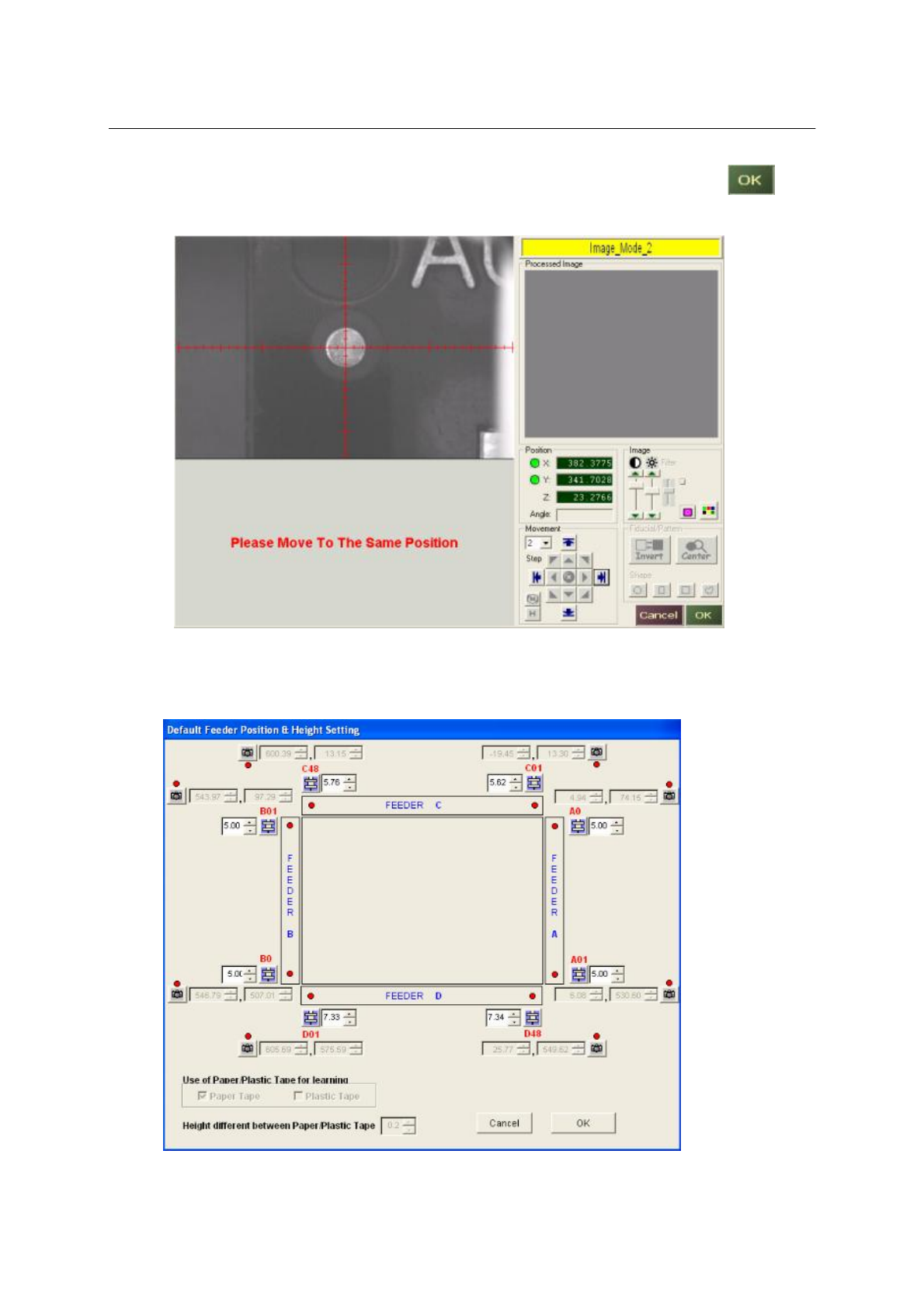

然后将进入影像模式2，调整十字线与刚才PCB上的点的中心为同一位置，然后点击按钮保存

并退出

6.1.7A7 调校默认的取料高度

注：默认取料高度+5mm=取料设置中真实的取料高度。
