AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL137

附录E

自动检测高度特性

此特性是用于真空感应器和Z轴的高度探测

1.1 自动检测取料高度

对于小元件，不要用自动检测来检测元件位置，因为真空吸风系统将会取得小元件和检测到错误的取料

高度

这是在取料过程中的一个重要参数：

在取料设置模式点击，将进入镜头1的影像模式，引导镜头1到送料器纸带或IC的中心，然后点击

，机器将自动安装1或2号吸嘴，开始检测高度，Z 轴将向下直到接触到元件的表面为止，取料高

度将显示在屏幕上（可以用手精确调整此高度）

备注: 对于小元件，请定位镜头1到纸带而不是元件的中心，因为对于小元件来说真空太强，吸嘴在

接触到元件的表面前将拾起元件，这将会引起高度检测误差

1.2 自动检测PCB的厚度

在PCB设置模式中点击，将进入镜头1的影像模式，引导镜头1到PCB （在PCB上选取一个点）

然后点击，机器将自动安装1或2号吸嘴，开始检测高度，Z 轴将向下直到接触到PCB的表面为

止，PCB的高度将显示在屏幕上（手动调节按钮能在0.5mm范围调节）

对于小元件, 用此点作为自动检测取料高度的检测点

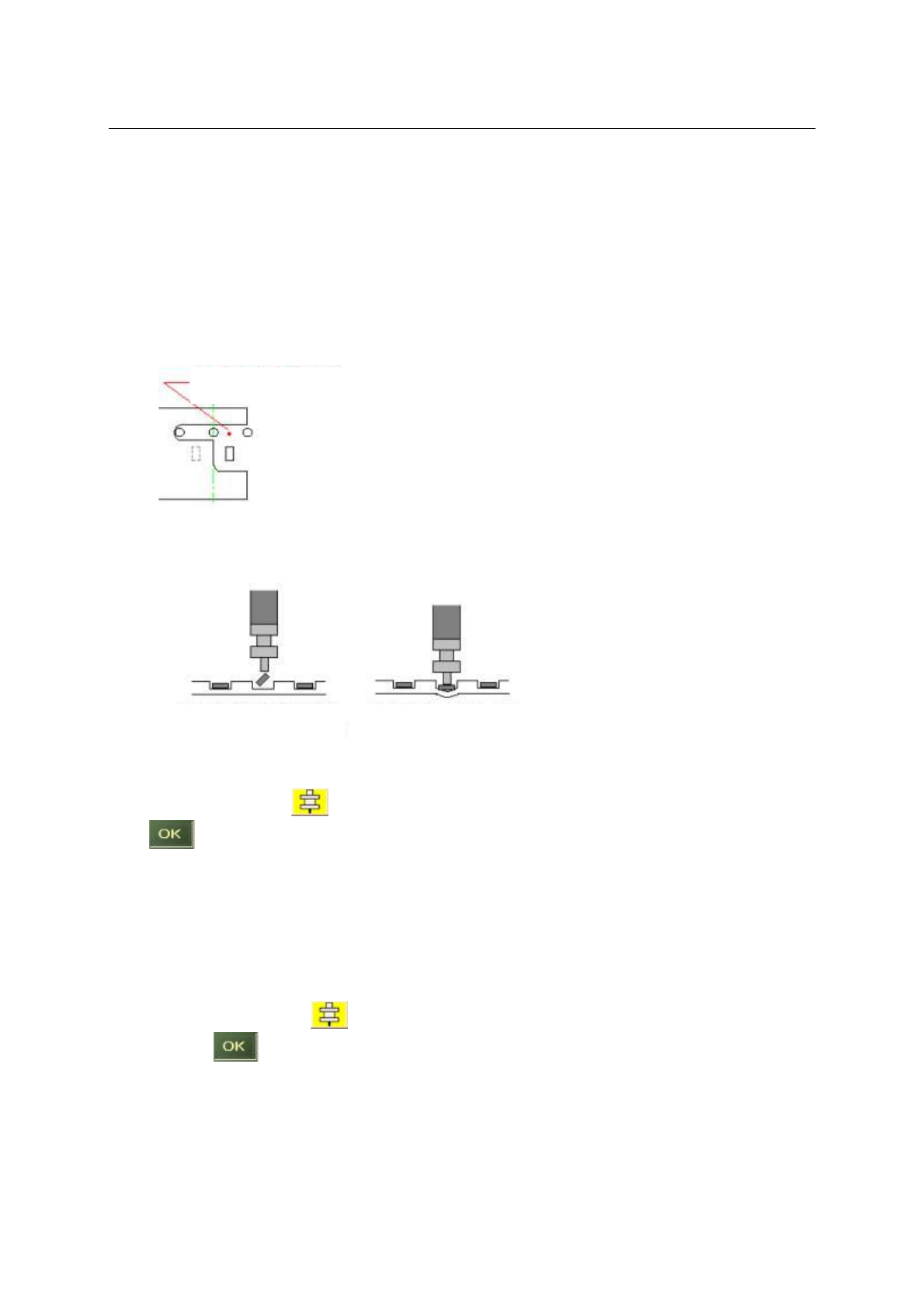

取料高度太高将不能取得

元件或在错误角度取得元

件

取料位置太低将会损

毁纸带和使元件粘在

纸带上

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL138

1.3 自动检测元件高度

在取料设置模式或元件库模式中点击，将进入镜头1的影像模式，放元件到PCB板上（之前PCB

的厚度已被检测好），引导镜头1到元件的中心并点击，机器将自动安装1或2号吸嘴并开始检测

高度，Z 轴将向下直到接触到元件的表面为止，元件的厚度将显示在屏幕上（可以用手精确调整此高

度）

备注: 此功能仅能检测片状表面贴装元件。对于其它元件（例如.二极管）请用其它测量方式或参考元件的特性

来输入元件的高度。

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL139

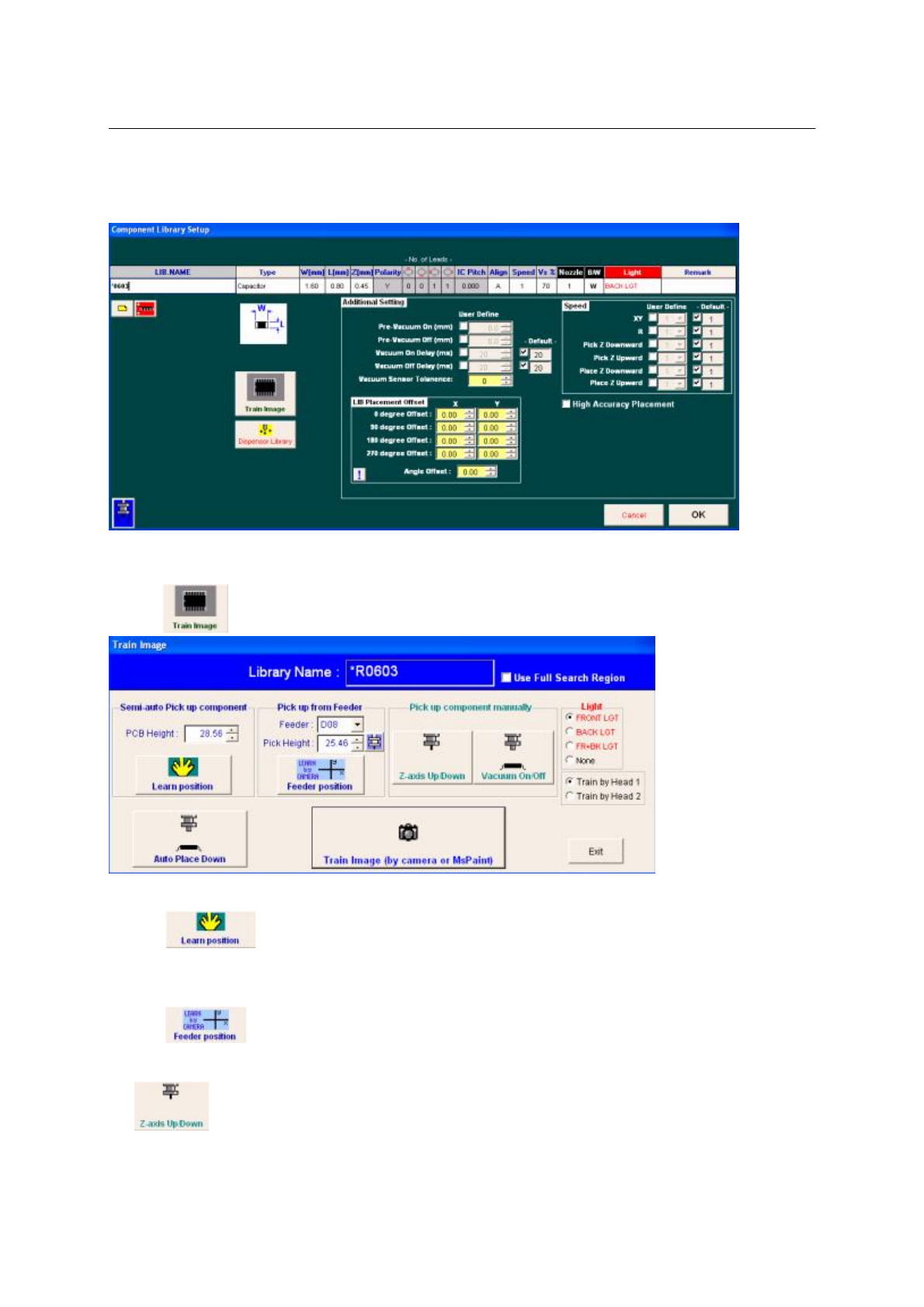

附录F

为元件建立元件库

A.选择Lib.Name

B.点击出现以下画面

a)SemiautoPickupcomponent

PCBHeight已经在learnPCB里测试完成

点击学习元件位置(半自动)

b)Pickupfromfeeder

PickHeight 已经在LearnPick里测试完成

点击移动到装有该元件并设置好位置,高度的送料器位置

c)Pickupcomponentmanually

升起或放下吸嘴
