AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL158

附录H

自动生产后重新学习放置位置

此功能对取得和放置高精密度的QFP是很有用的

设置精密度的QFP库需要有经验的操作者，如果在调整QFP中有任何误差，这些错误将出现在放置位置。此功

能可用简单的过程来调整修正这些错误为零。

使用方式:

当设置好取料和放料记录后，可以做自动生产，然后进入放料设置模式并选择所需的放料记录，点击

按钮进入此模式。机器将移到放置位置镜头1将打开，可简单调整十字标记到元件的中心（对于

QFP：请移动十字标记到QFP引脚的左上角），点击保存并退出。下次做自动生产时，元件放置将重

新调整到正确的位置。

备注: 新的XY位置用隐含的方式存储起来，如果放置位置被改变，它将被清除或修改

“自动生产后重新学习放置位置”与”4.6微调所有放料位置”的分别

1) 两者都可以调整放料位置

2) 两者调整的放料位置是在前者修改的基础上增加

3) 自动生产后重新学习放置位置只能调整板11上的元件位置

4) 微调所有放料位置能调整所有拼版上的元件的位置

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL159

附录I

生产优化

点击快捷键进入软件优化功能

如有需要改变Feeder位置，点击”NewFeeder”选择新Feeder位.改变后Modify必须为Yes才生效

点击进入优化选项

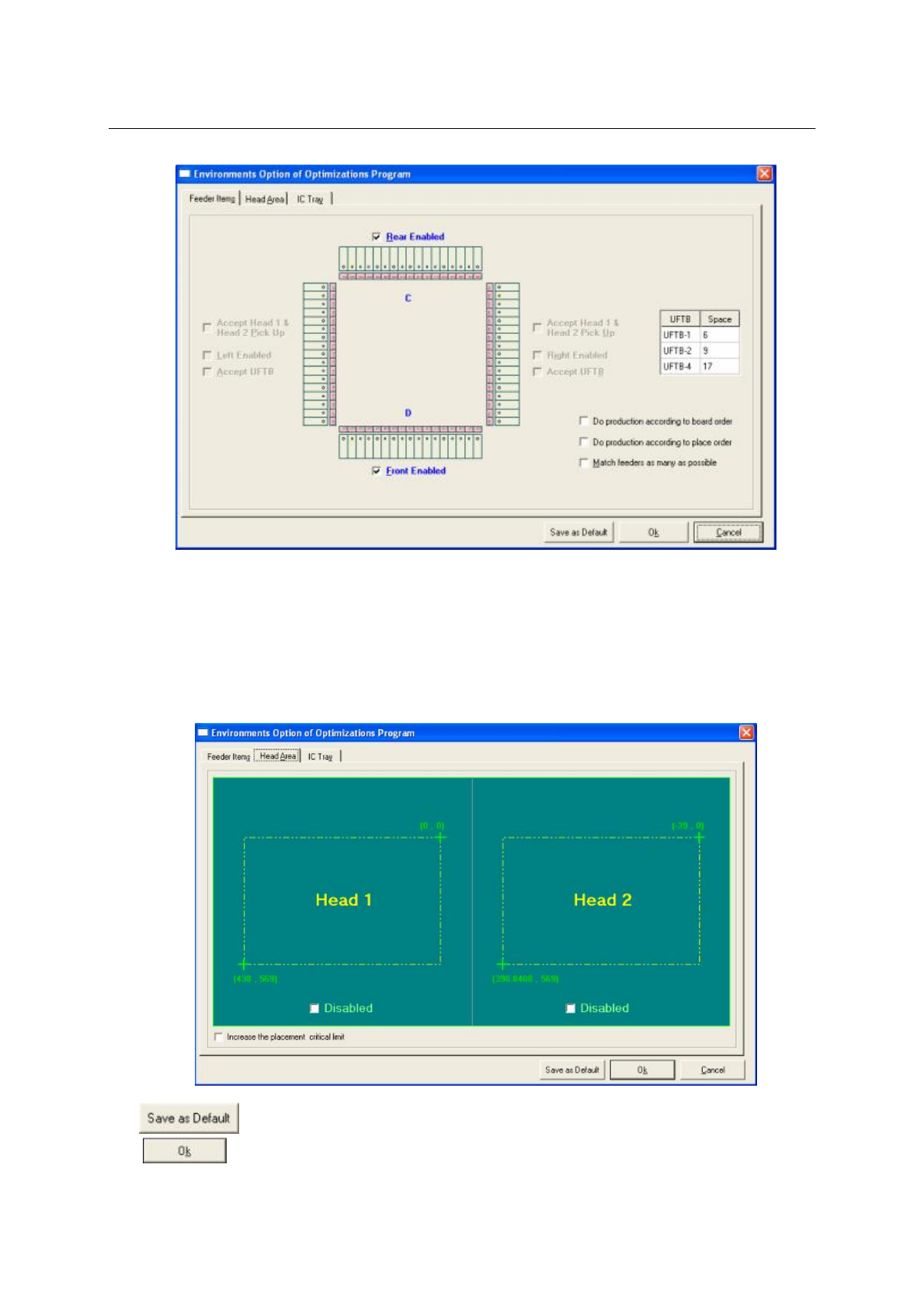

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL160

FeederItems此项设置送料器

勾上”RearEnabled”开启后轴送料器.

勾上”FrontEnabled”开启前轴送料器.

UFTB设置UFTB送料器的类型和间空.

勾上”Doproductionaccordingtoboardorder”为按板上位置生产.

勾上”Doproductionaccordingtoplaceorder”为按放料位置生产

勾上”Matchfeederasmaryaspossible”为匹配送料器生产.

HeadArea设置是否屏蔽优化Head1和Head2.

点击存储为默认值

点击保存
