AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 176 附录  O 双点胶器的转换设置当机器配备双点胶器后 , 进入 6.3 机器延时调校  可选装置 , 设置好双点胶器转换画面将变为如下画面可以选择需要进行转换的编号

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL175

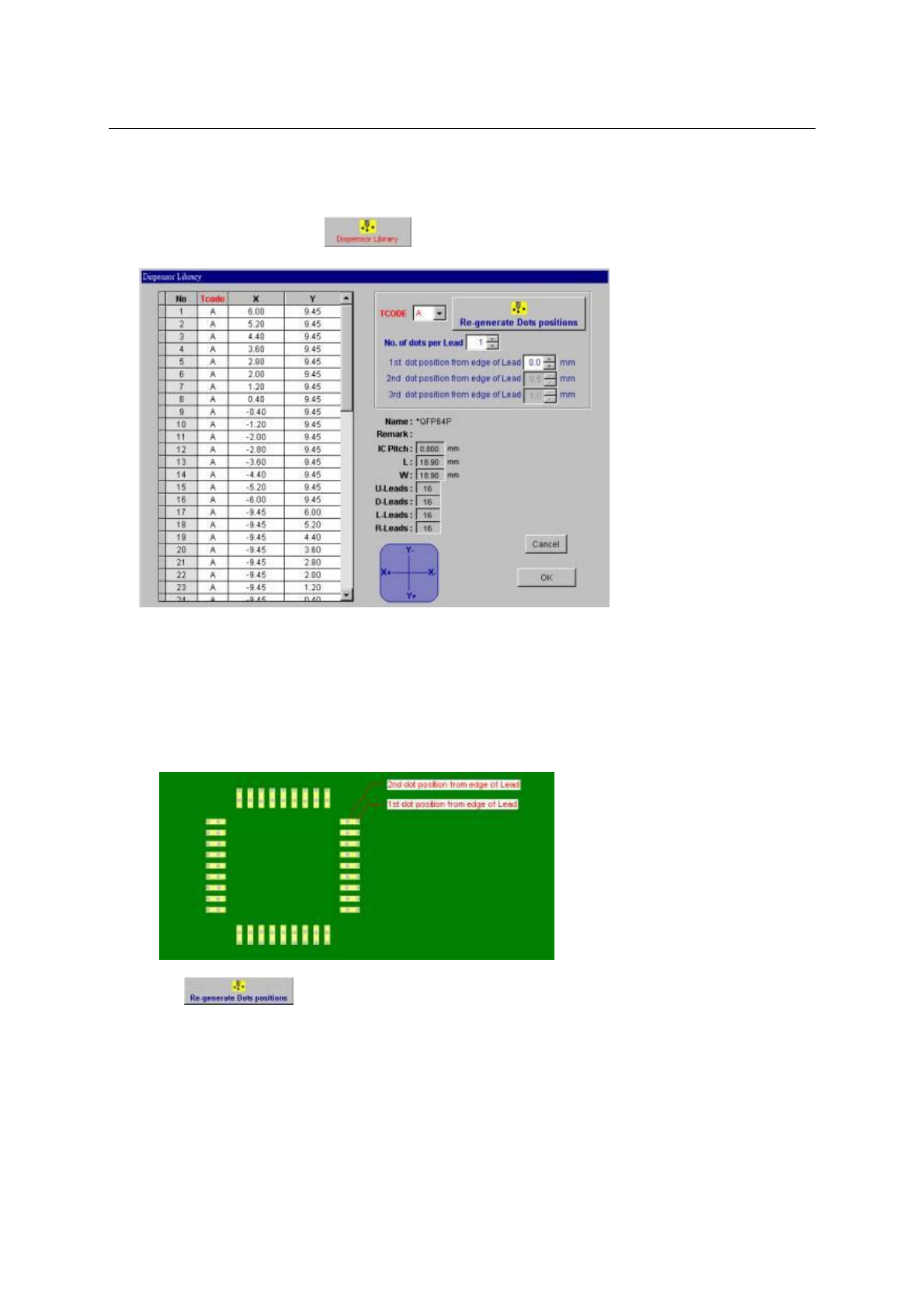

 在修改元件库模式中点击进入

 对点胶点尺寸选择TCODE

 选择在每个引脚上打点的数目，可以选择在每个引脚最大打3点

 输入在引脚内部第一/第二/第三打点位置的距离（以毫米为单位）

对精细脚距IC（脚距<0.5mm）锡浆点胶，用户需要对IC的每个引脚点至少2x小的点

 点击按钮由计算机产生点胶点

 可以在表内更改点的位置

备注:点胶点位置是XY坐标到元件的中心

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL176

附录O

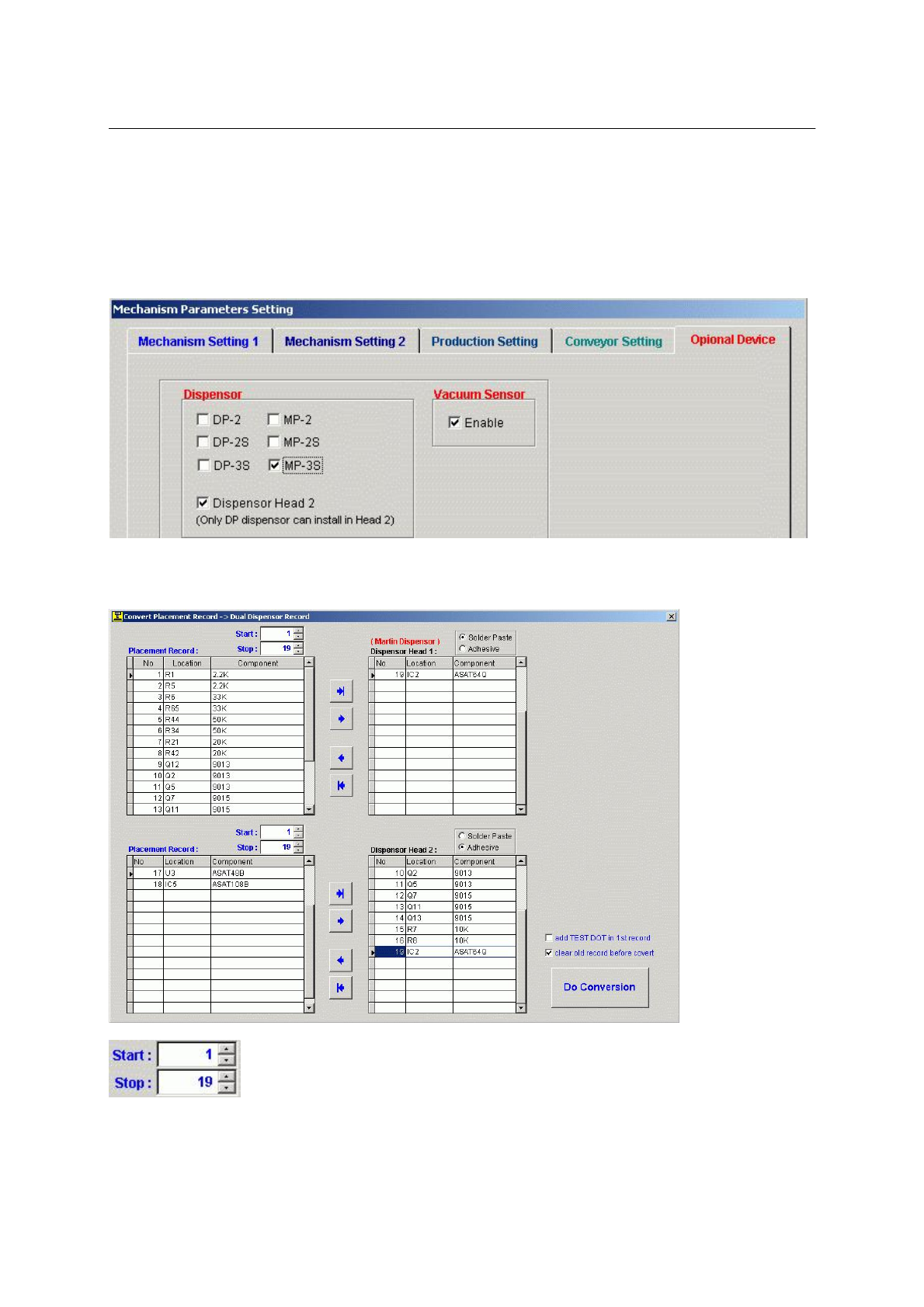

双点胶器的转换设置

当机器配备双点胶器后,进入6.3机器延时调校可选装置,设置好双点胶器

转换画面将变为如下画面

可以选择需要进行转换的编号

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL177

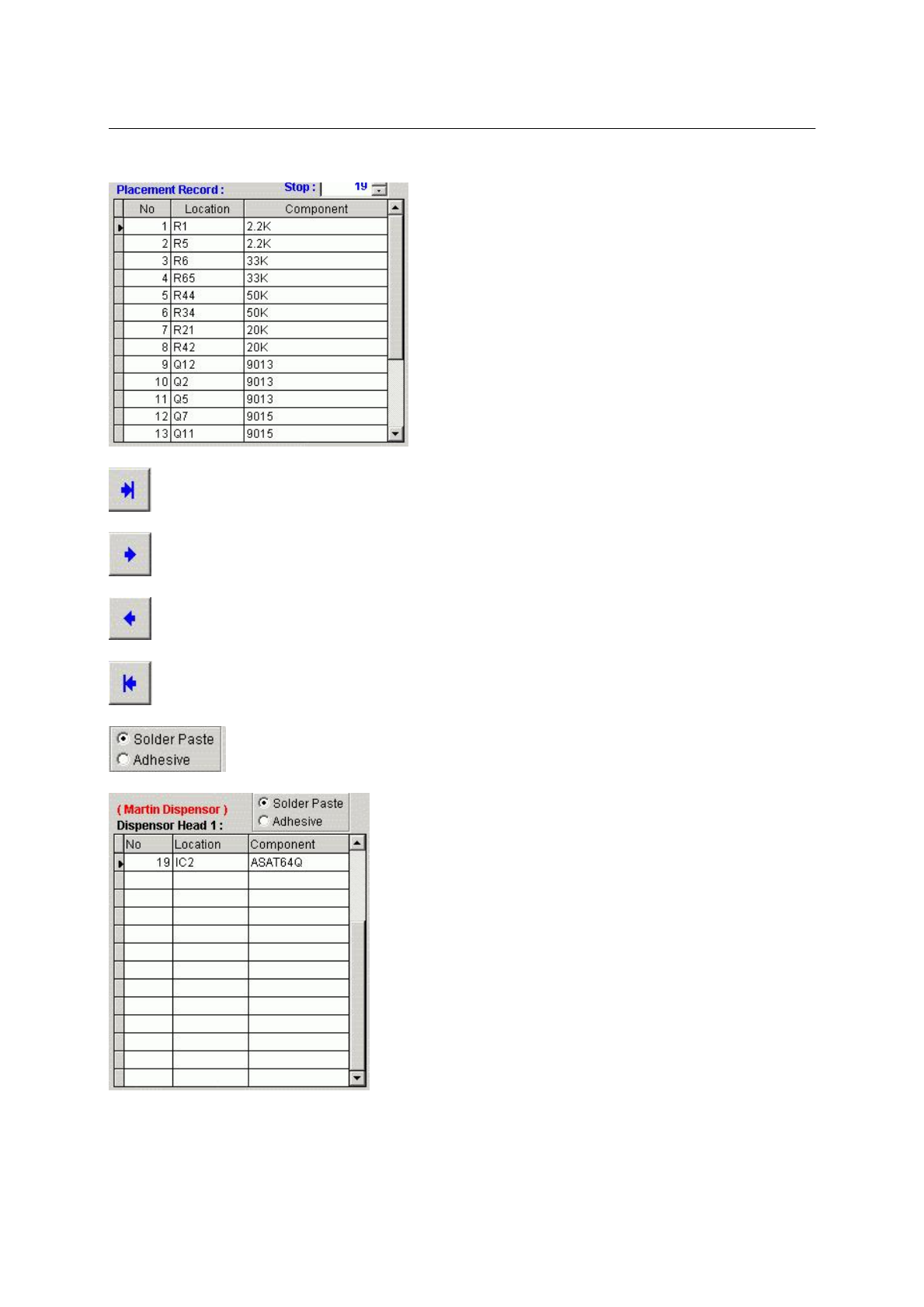

显示可以进行选择的编号

全部被选择的编号进入转换框

单个被选中的编号进入转换框

单个被选中的编号退出转换框

全部被选择的编号退出转换框

选择点锡浆还是点胶水

点胶器转换框
