黑吸嘴+FR+BKLGT下的SOT元件,用于比吸嘴大或2倍元件.

对于SOT,通常需要使用黑吸嘴+FR+BKLight.

以下是创建SOT323的实例:

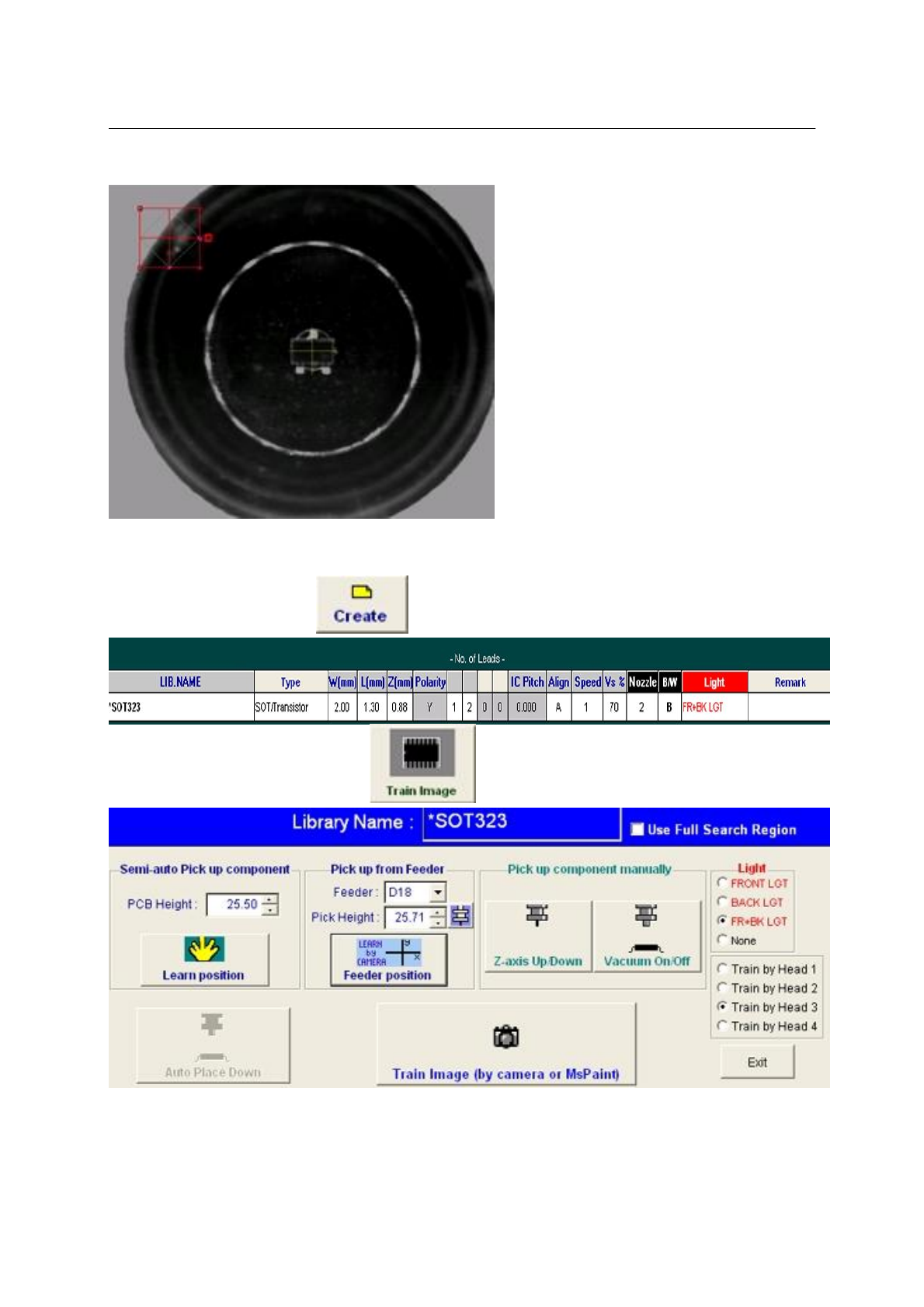

选择”SETUP”“LIBRARY”,点击创建一个新SOT元件库,输入SOT323的参数.

选择”黑吸嘴”和”FR+BKLGT”,然后点击进入学习图像,

选择三号头(根据实际情况选择)

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL149

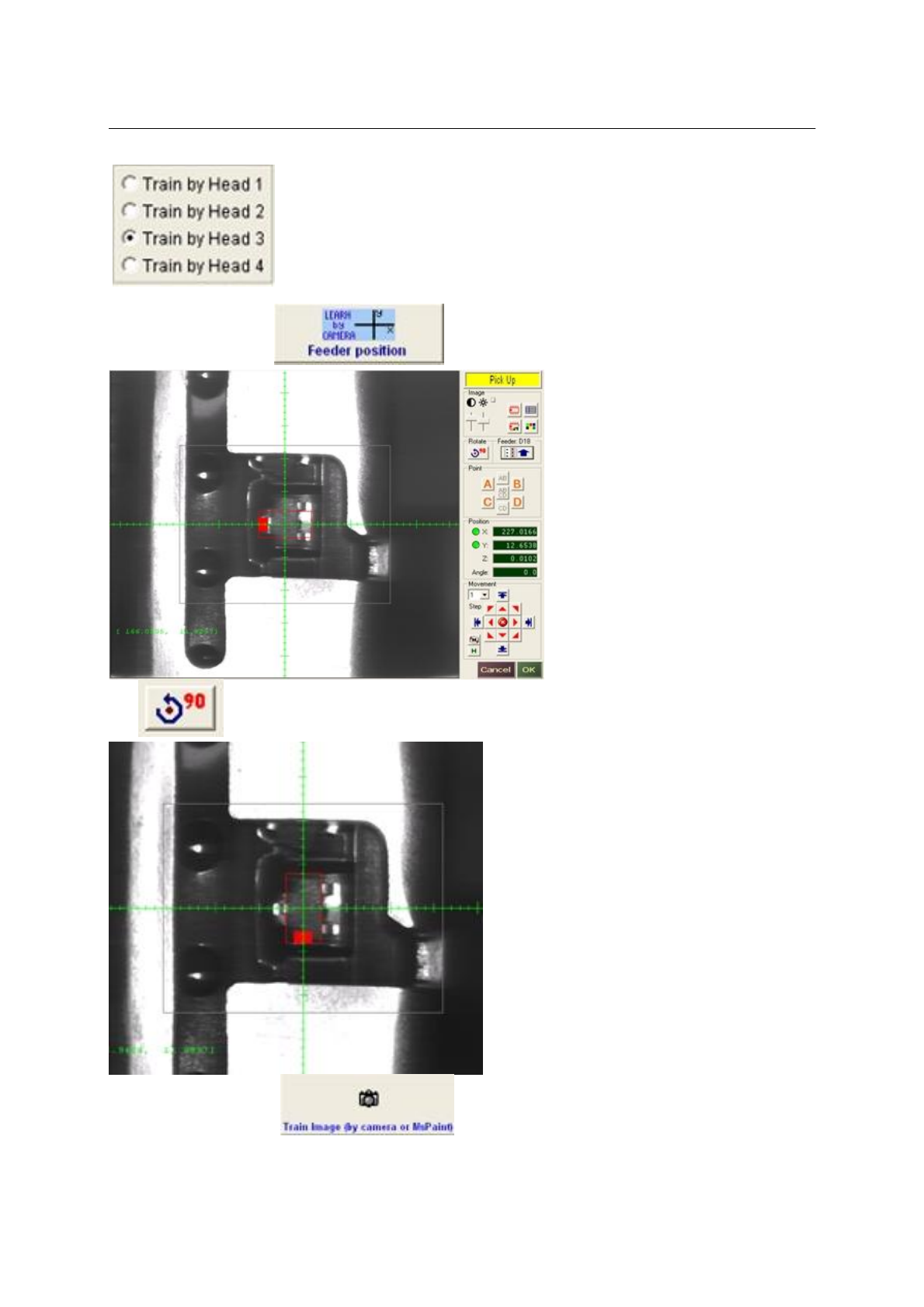

选择FEEDER位置,并点击进入学习取料位置,

使用旋转取料图形.

点”OK”吸起SOT元件,点击进入学习图像,

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL150

可以使用旋转元件.必须旋转到0度,Vision机型元件库元件一定要在0度位置下,请参考附

录F.

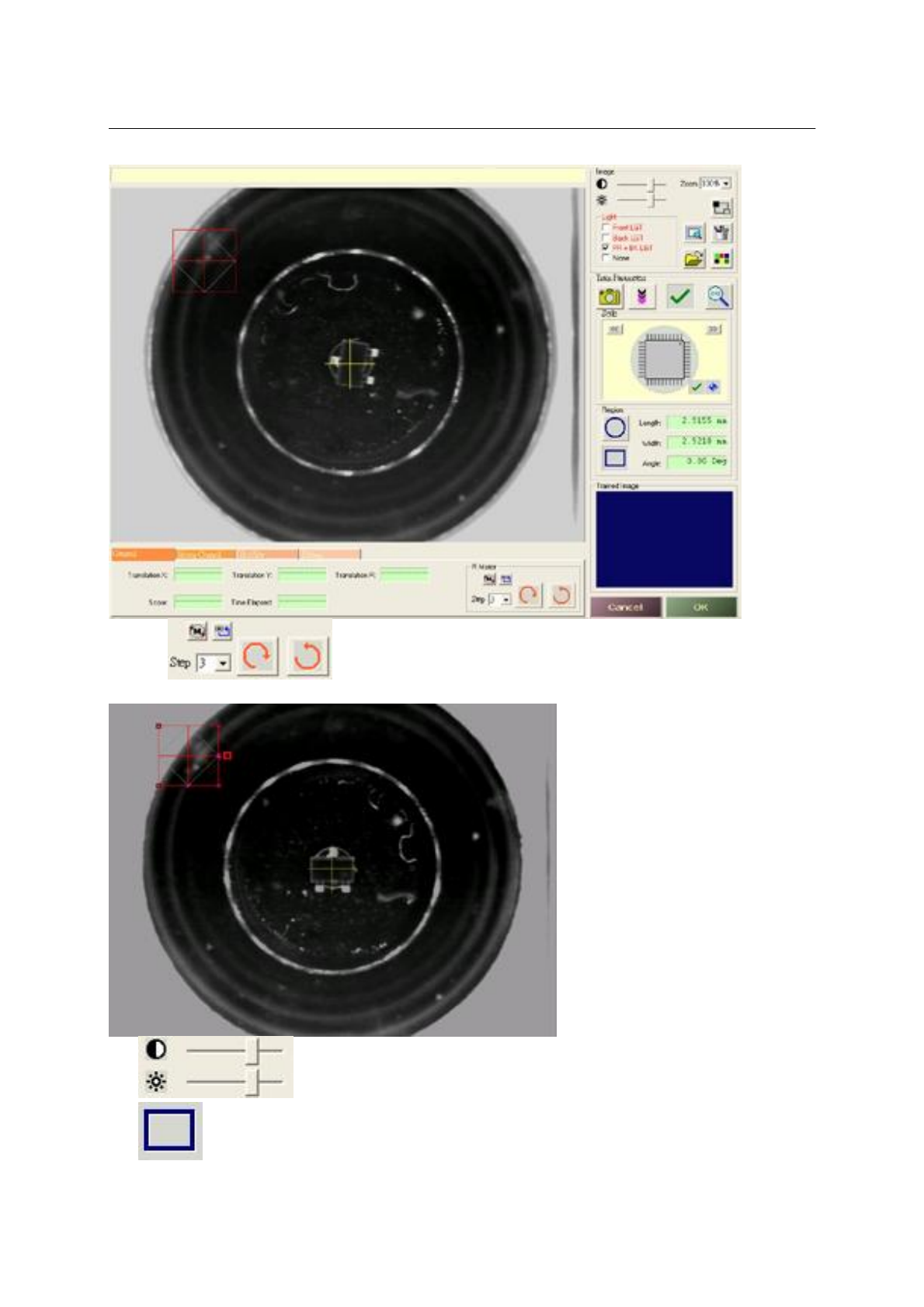

使用调整对比度和亮度.

使用选择图像区域.
