AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL200

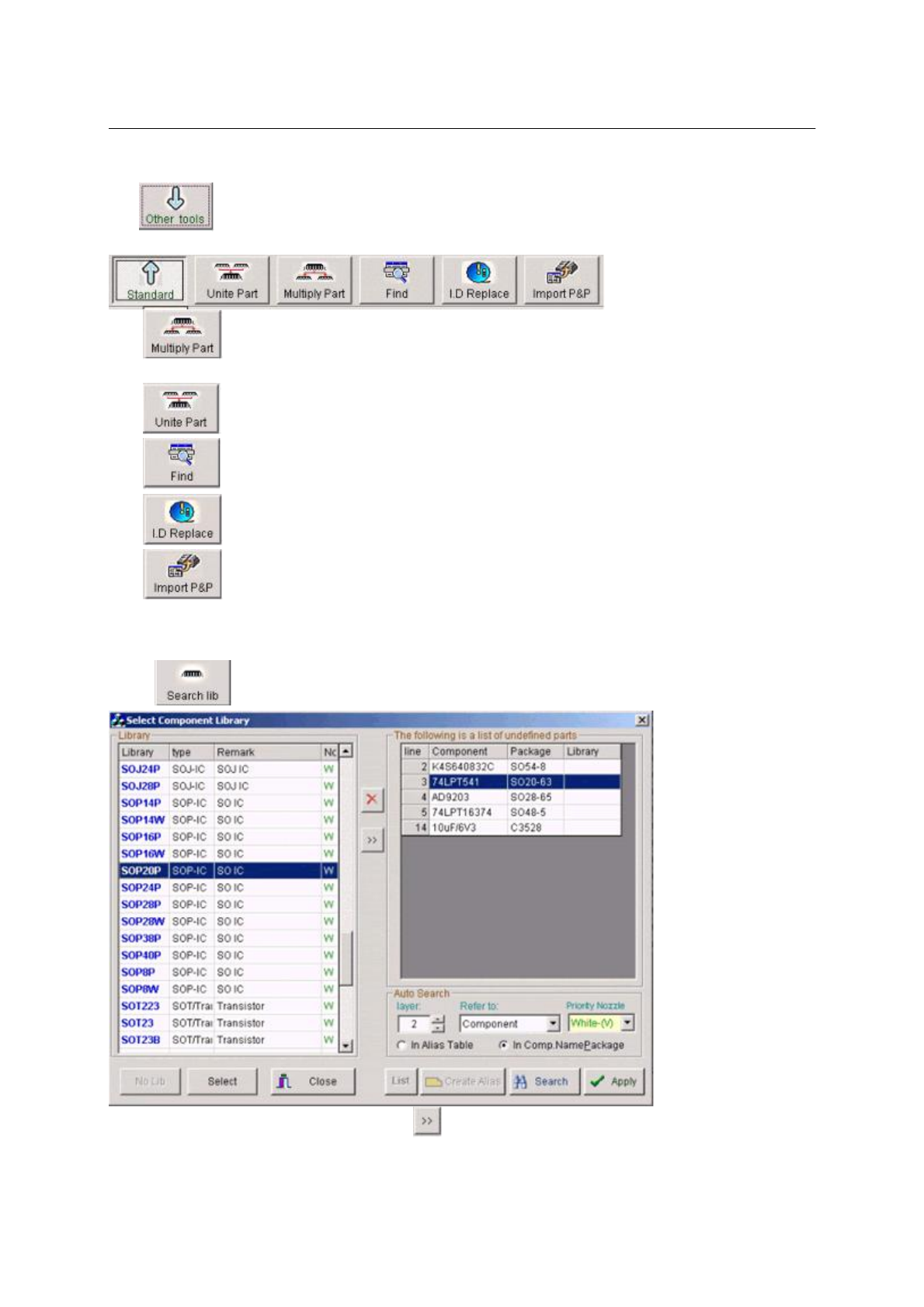

单击 按钮进行标准工具及其它工具的显示转换
其他工具栏
单击 按钮拆分当前选中的元件
（注意：只有当元件的用量大于1
PCS
时才允许将此元件拆分）
单击 按钮合并已拆分的元件
单击 进入查找界面
单击 按键进入ID替换界面
单击 按钮从一个旧的P&P程序文件(DATA1文件夹中的文件)中导入数据
点击”ImportP&P”可以载入存在的文件.如果元件库和封装匹配CAD文件,它将会自动对送料器栏进行填充.
当点击 进行元件库的设置，以下画面将显示
右边选择元件，然后选择左边的元件库，点击 则元件库将自动填入
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL201

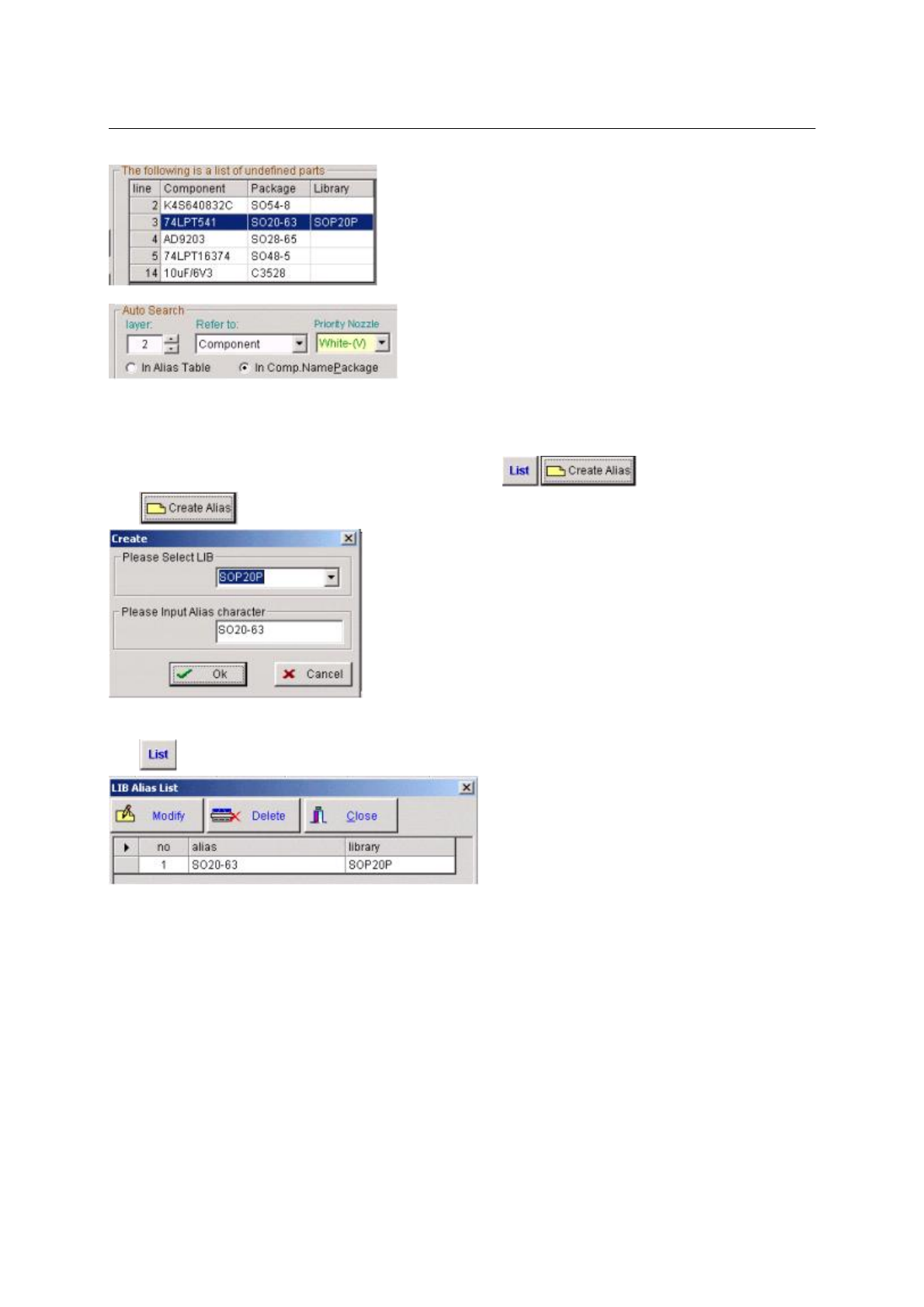

Layer为追踪的层数，最精确为4
Referto为根据什么作为参考，如图为参考Component
PriorityNozzle为搜索吸嘴的类型，如图为搜索白色吸嘴的元件库
InAllasTables为元件设置匹配的元件库，当选择此选项， 开启
点击 进入匹配画面
将需要匹配的元件和元件库对应，则所有匹配元件都将自动使用同一元
件库
点击 时，可以列表显示以前匹配的所有数据
点击”Next”按钮去下一画面.
在此画面可以选择送料器的位置,如果你已经载入所有的送器,你可以手动修正,或者也可以直接点击”optimize”按
钮自动安排送料器设置.
同时也可以点击”Feedlayout或”PCBImage”来查看虚拟的影像.
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL202
单击 进入优化界面
SpecifypickAssign：
Manualassignpickdata仅优化在“INPUT”栏设为YES的元件，而设为NO的则不会优化送料器位置
Autoassignallpickdata优化所有元件，并会在优化前进行提示：Thecurrentallpickdatamaychange.
areyousureyouwanttocontinue?当前所有的取料数据将改变，是否仍然继续？
PrecedenceUseI.Dpick–优先使用送料器内ID
单击 查看PCB视图
单击 查看FEEDER视图
