AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 83
重要:B,C,D,E,F的高级校准仅供制造厂商使用
高级校准
6.1.9 B1 检视一号头及二号头 Z 轴相差值
6.1.10 B2 检视一号头及二号头 X-Y 轴相差值
6.1.11 C1 调校一号头镜头 A 的放大倍数
6.1.12 C2 调校一号头 Z 轨与镜头 A 偏差值
6.1.13 C3 修正一号头中心对位 A 的偏差
6.1.14 C4 修正一号头中心对位 A 的角度偏差
6.1.15 D1 调校二号头镜头 A 的放大倍数
6.1.16 D2 调校二号头 Z 轨与镜头 A 偏差值
6.1.17 D3 修正二号头中心对位 A 的偏差
6.1.18 D4 修正二号头中心对位 A 的角度偏差
6.1.19 E1 调整镜头 G 的放大倍数
6.1.20 E2 调校镜头 G 偏差值
6.1.21 E3 修正中心对位 G 的偏差
6.1.22 E4 修正中心对位 G 的角度偏差
6.1.23 F1 调整镜头 H 的放大倍数
6.1.24 F2 调校镜头 H 偏差值
6.1.25 F3 修正中心对位 H 的偏差
6.1.26 F4 修正中心对位 H 的角度偏差

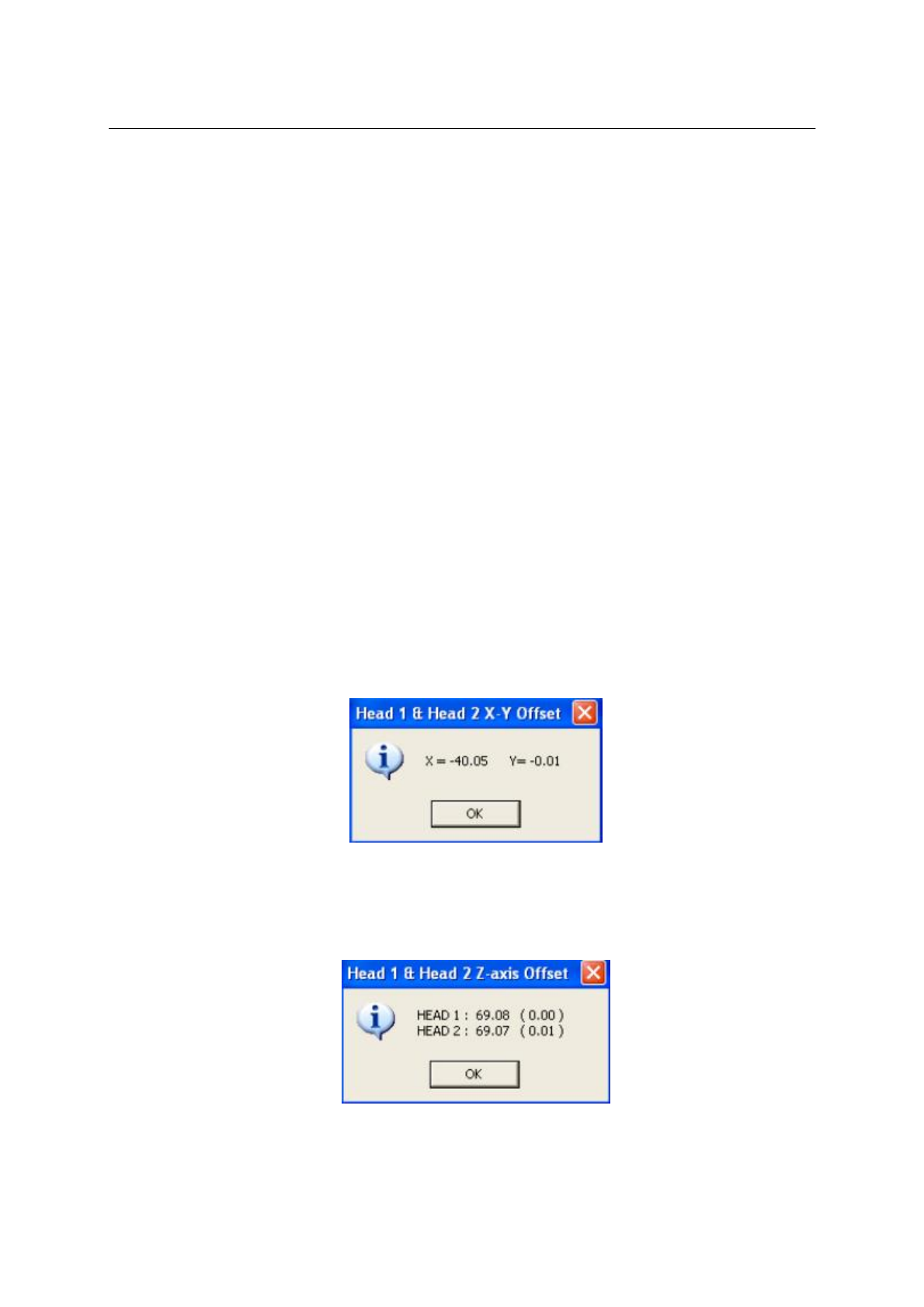

6.1.9 B1 检视一号头及二号头 Z 轴相差值
请先调校好A1,调校1号头与镜头-1的偏差和A2.调校2号头与镜头-2的偏差, 然后选择B1 检视一号头及
二号头Z轴相差值
对于391来说,X方向为40±0.06 Y方向为0±0.06
对于384来说,X方向为40±0.06 Y方向不可调
6.1.10 B2 检视一号头及二号头 X-Y 轴相差值
请先调好A4,再次检测A标记高度, 然后选择B2 检视一号头及二号头X-Y轴相差值
一般来说,一号头与二号头相差控制在0.06以内.
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 84

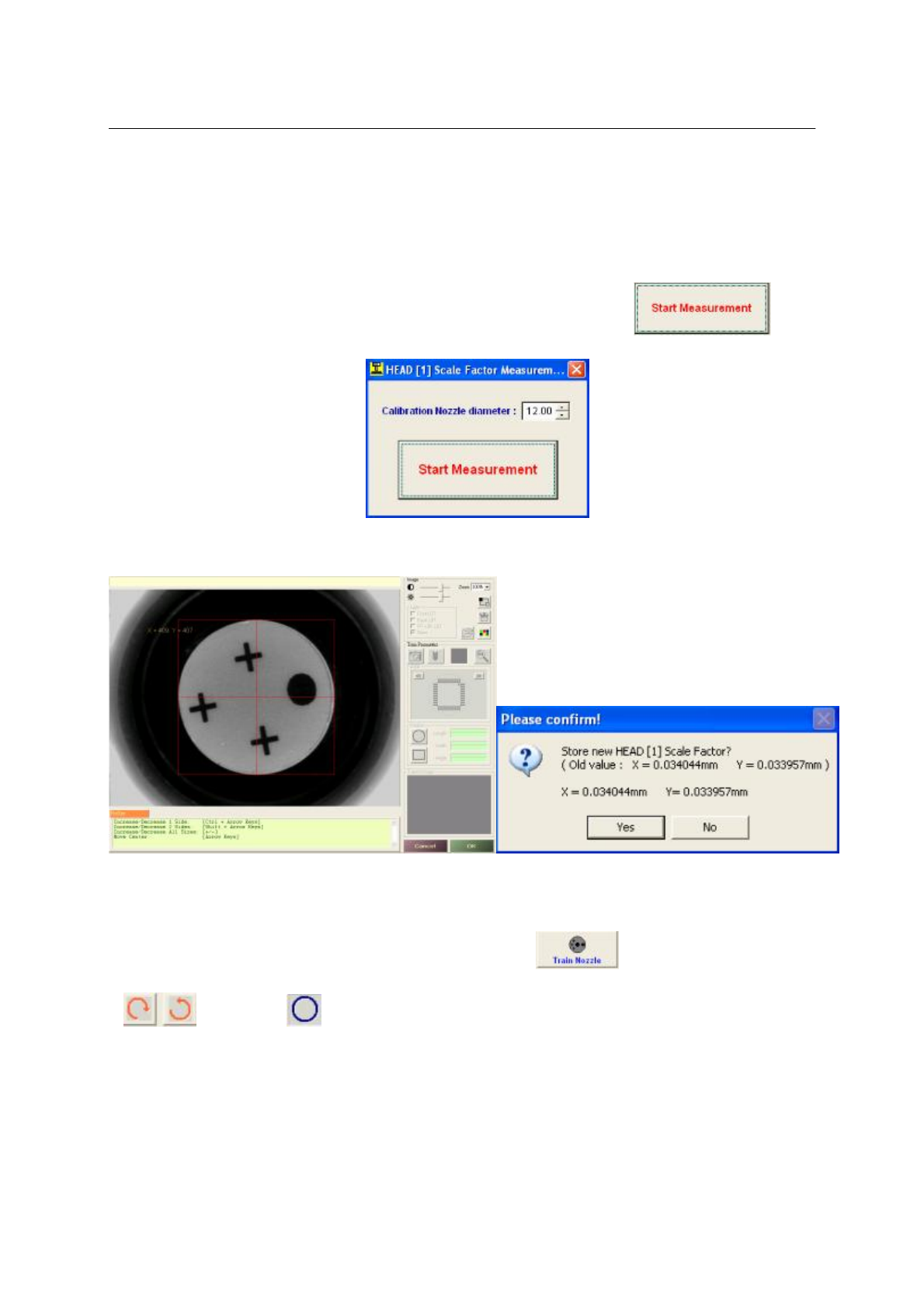

6.1.11 C1 调校 1 号头 镜头-A 的放大倍数
这是先校准镜头-A的放大倍数, 再利用此放大倍数来校准1号头Z轴 (此校准只适用于遇到硬盘资料错误
或更换了镜头-A的情况, 通常机器出厂时已调校正确, 无须再次进行调校)
选择此校准后先确定棱镜调校吸嘴(P/N: NZ-CAL02)直径(放大倍数), 然后点击 进入调校
画面 (需要安装调校吸嘴)
利用”田” 框选吸嘴的边缘, 以确定此框选的面积的直径就是吸嘴直径12 mm(放大倍数), 可以调节亮度和对
比度, 一般两者值都为300, 点击”ok”后请保存得到的数值.
6.1.12 C2 调校 1 号头 Z 轴与镜头-A 的偏差
这是使用棱镜调校吸嘴(P/N: NZ-CAL02)来校准1号头Z轴与镜头-A的偏差
a. 选择此校准后1号头将自动降下, 手动安装好调校吸嘴并点击 , 以下画面将打开
( 适用于学习新棱镜调校吸嘴(P/N: NZ-CAL02), 如果有旧的吸嘴影像则可以去” b ”)

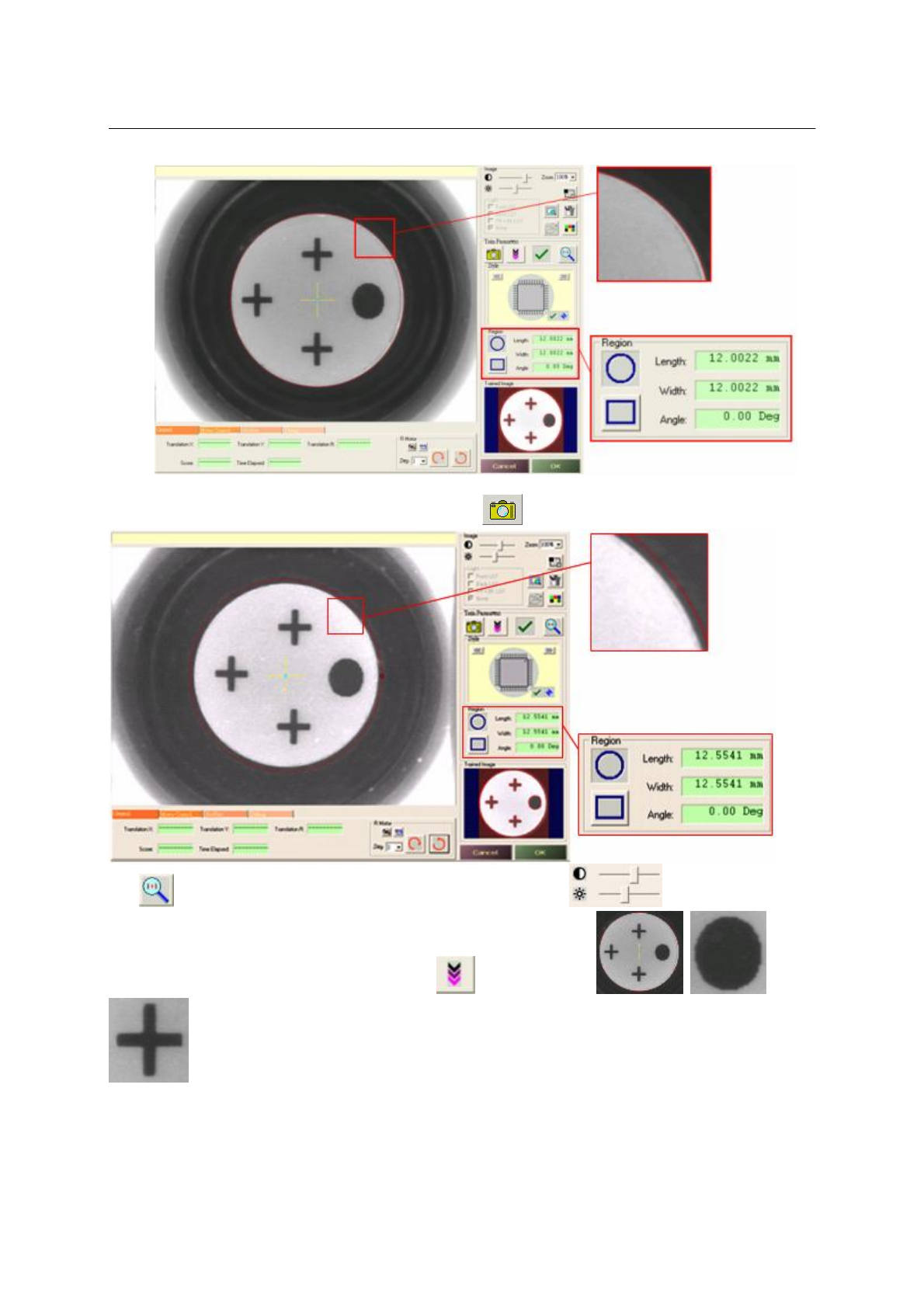

用 转动图像, 用 框选棱镜调试吸嘴, 并检查吸嘴直径是否12.5mm (放大倍数)
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 85
完成后利用SHIFT+箭头按钮将圆放大到约12.55mm, 点击 抓取图像
利用 检测抓取的图像, 在检测的时候, 应同时调整亮度和对比度 一般亮度在200-300之间,
对比度在500-600之间, 参考默认值调整高级设置 中的参数, 务必使
四个参考点能清晰的表现在抓取的图像上, 同时 Time Elapsed 应该在500-1000 之间, R 值为
+/-0.01
