AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL135
附2:条码扫描仪的使用
条码扫描仪能快速并正确的输入送料器信息.
1) 在智能送料器输入画面使用条码扫描仪
开启BarCodeReader后能对元件料盘上的编码进行扫描,而扫描的结果将显示在黄色表栏中
2) 在CheckI.D.内使用条码扫描仪
选择一个送料器I.D,然后用条码扫描仪对着元件料盘上的条码扫描,就会自动对送料器I.D.和智能送料器I.D.
进行比较.
当匹配时,checkstatus会显示”Matched”
当不匹配时,checkstatus会显示”NotMatched”
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL136

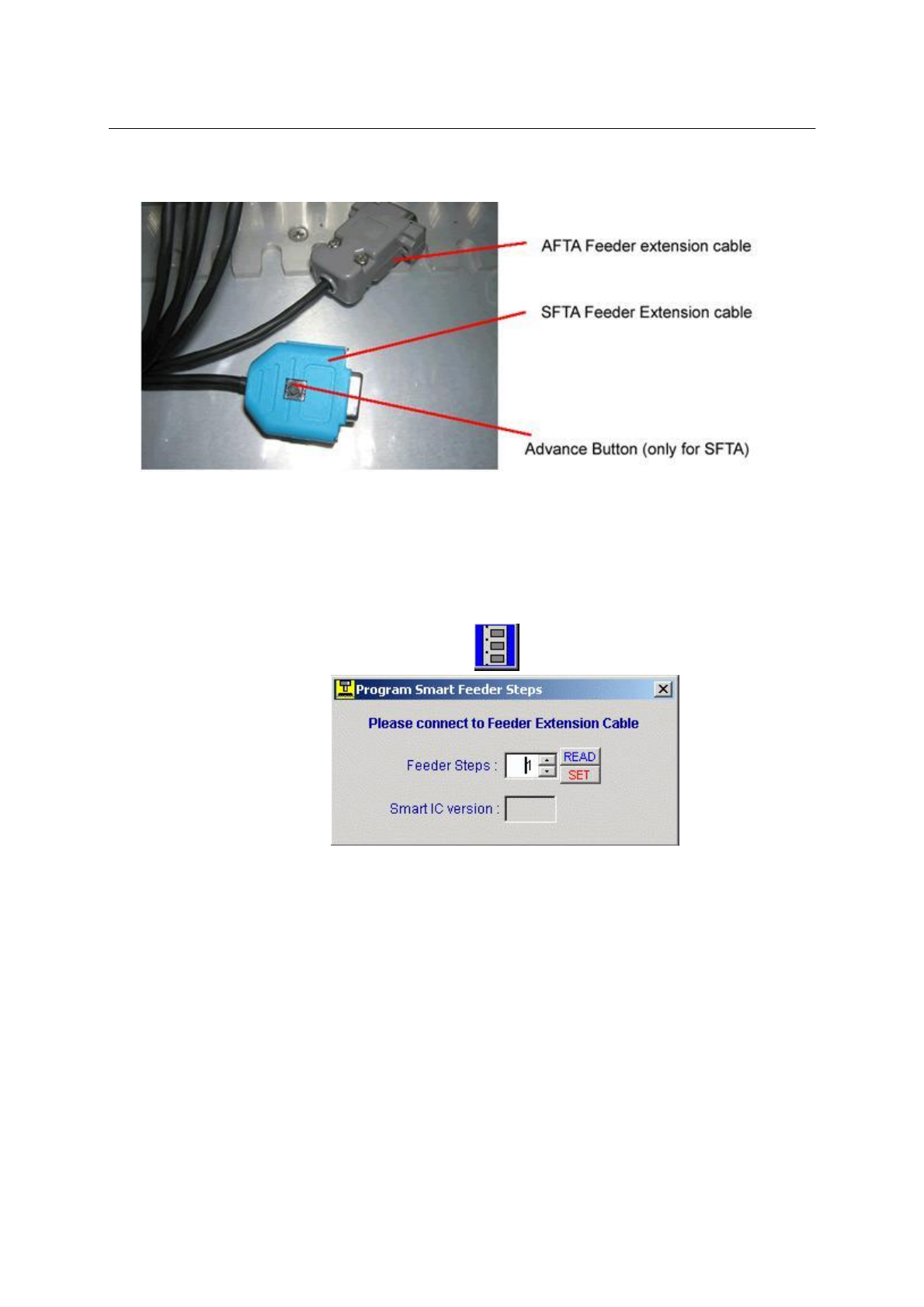

附3:送料器扩充电缆
每台贴片均有2种类型的送料器扩充电缆,一条用于智能送料器,一条用于普通送料器.
1. 当连接在蓝色智能送料器扩充电缆时:
智能送料器能被编程或进行I.D.检测
智能送料器上的前进按钮不起作用,但可按电缆上的前进按钮进行前进运动.
2. 当连接在普通送料器扩充电缆时:
智能送料器仅能进行上料工作,不允许进行编程或I.D.检测.
3. 当连接送料器扩充电缆后,请点击主屏幕上的 ,此时可以设置送料器步数
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL137
附录E
自动检测高度特性
此特性是用于真空感应器和Z轴的高度探测
1.1 自动检测取料高度
对于小元件，不要用自动检测来检测元件位置，因为真空吸风系统将会取得小元件和检测到错误的取料
高度
这是在取料过程中的一个重要参数：
在取料设置模式点击 ，将进入镜头1的影像模式，引导镜头1到送料器纸带或IC的中心，然后点击
，机器将自动安装1或2号吸嘴，开始检测高度，Z 轴将向下直到接触到元件的表面为止，取料高
度将显示在屏幕上（可以用手精确调整此高度）
备注: 对于小元件，请定位镜头1到纸带而不是元件的中心，因为对于小元件来说真空太强，吸嘴在
接触到元件的表面前将拾起元件，这将会引起高度检测误差
1.2 自动检测PCB的厚度
在PCB设置模式中点击 ，将进入镜头1的影像模式，引导镜头1到PCB （在PCB上选取一个点）
然后点击 ，机器将自动安装1或2号吸嘴，开始检测高度，Z 轴将向下直到接触到PCB的表面为
止，PCB的高度将显示在屏幕上（手动调节按钮能在0.5mm范围调节）
对于小元件, 用此点作为自动检测取料高度的检测点
取料高度太高将不能取得
元件或在错误角度取得元
件
取料位置太低将会损
毁纸带 和使元件粘在
纸带上
