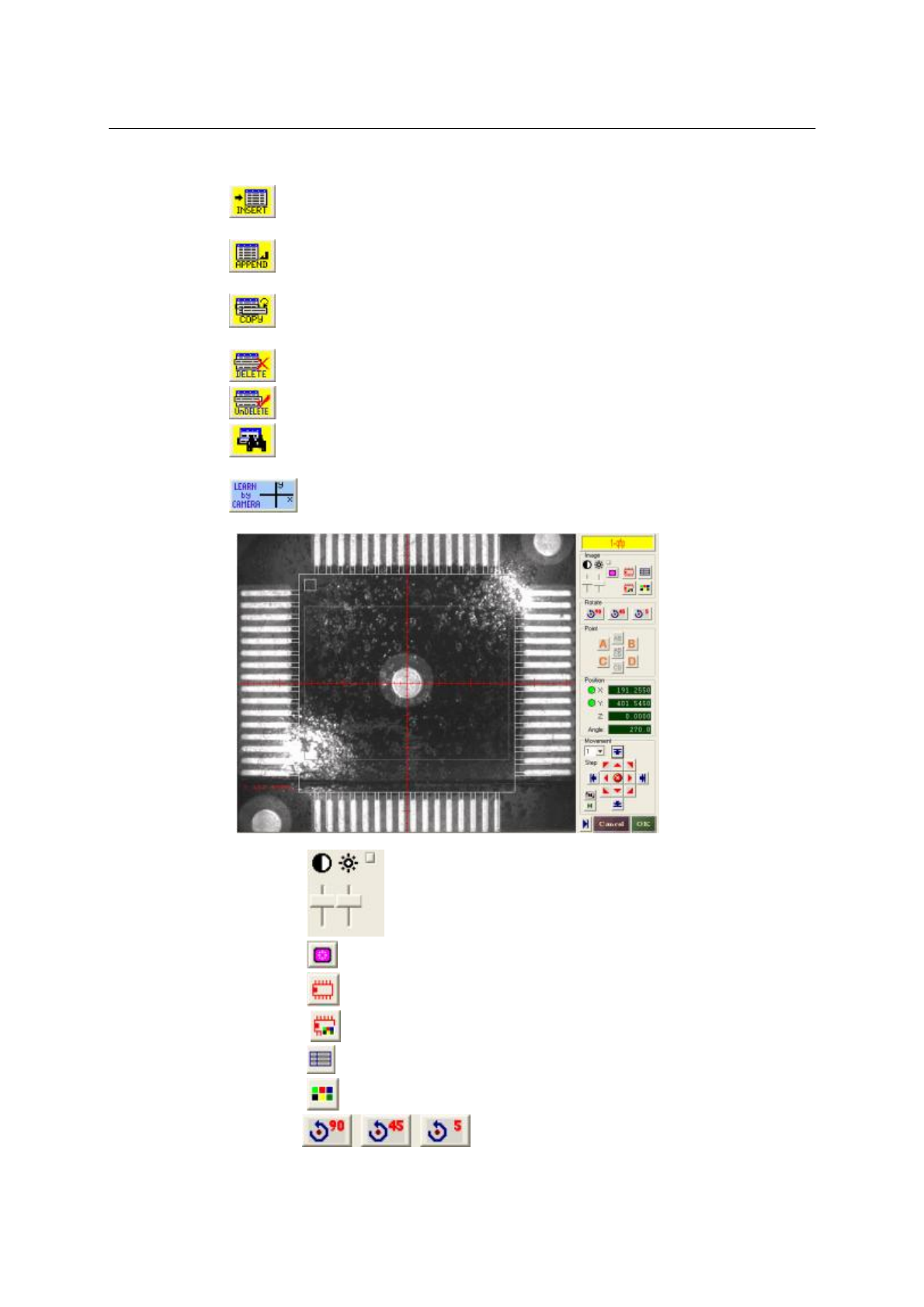

以下按钮能帮助你编辑放置记录：

 点击插入记录

 点击添加记录

 点击复制记录点击

 点击删除记录

 点击恢复已删除的记录

 点击查找位置名

 点击用镜头检测放料位置 (在坐标设置中)

(i) 使用拉杆能调整亮度和对比度

(ii) 点击刷新图像

(iii) 点击开启/关闭元件外形

(iv) 点击改变元件外形的颜色

(v) 点击开启/关闭文字覆盖

(vi) 点击改变十字标记的颜色

(vii) 点击在90/45/5度改变放料角度

备注: 如果放料角度小于5度，则需要在检测放料模式中直接输入角度

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 39

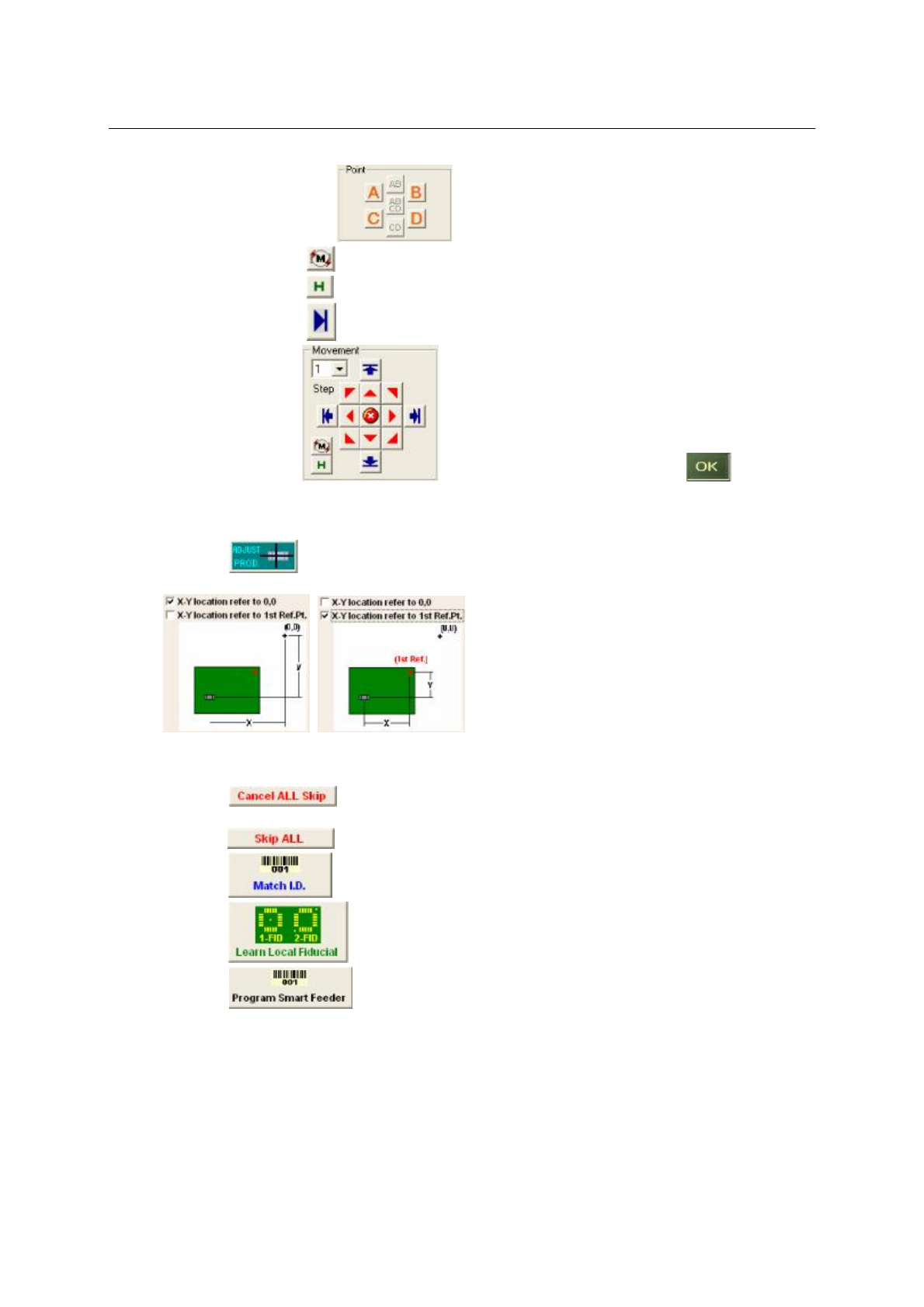

(viii) 可以利用找到大元件的中心(例如.SOIC,QFP,BGA,CSP…)

(ix) 点击解锁X,Y轴

(x) 点击设置马达速度为快速/慢速

(xi) 点击浏览下一个放料记录

(xii) 点击调整十字线到焊盘的中心，然后点击来保存放料位置

备注: 如果库文件名已经登录，元件的形状将在屏幕中显示出来

 点击在自动生产后重新检测放料位置,请参阅附录H

选择X-Y 坐标参考0,0 或第一参考点来对照.

 点击临时关闭所有放料设置

 点击开启所有放料设置

 点击自动比较元件值和元件库并选择送料器I.D.如果元件值和元件库与某ID相同

 点击学习元件的基准点.

 点击进入送料器编程

4.5a NO.

这是放料记录编号（从1～9999)

由计算机自动设置

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 40

4.5b LOCATION

这是放料后的位置名，可以在此输入任何特征

例如.R101,R102,...,C10,...,U1,U2,...,等等

4.5c COMPONENT

这是元件编号和数值 (在取料模式中设置)

4.5d I.D.

这是送料器I.D.

如果创建了这元件的送料器I.D.和在取料模式中设置了正确的送料器位置，就能用这个I.D.而不需要理

会4.5eFEEDER

4.5e FEEDER

这是在送料器上取料的位置名

例如.A01~A32,B01~B32,C01~C32,D01~ D32,Axxxx,Bxxxx, Cxxxx,Dxxxx(UFTB送料

器),Q01,....Q40

4.5f ANGLE

这是PCB的元件放料角度

可以在此输入角度 0～359.9，正常地为0,90,180or270

请查阅附录G,旋转方向和PK_ANGLE一样

4.5g X

这是放料位置的X坐标

4.5h Y

这是放料位置的Y坐标

备注:放料位置由镜头1检测

4.5i NOZZLE

这是元件所用吸嘴的编号(在取料模式中设置)

4.5j Remark

备注

4.5k ALIGN

这是对中方法 (在取料模式中设置)

4.5l Skip

这是临时取消某放料设置
