AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL118

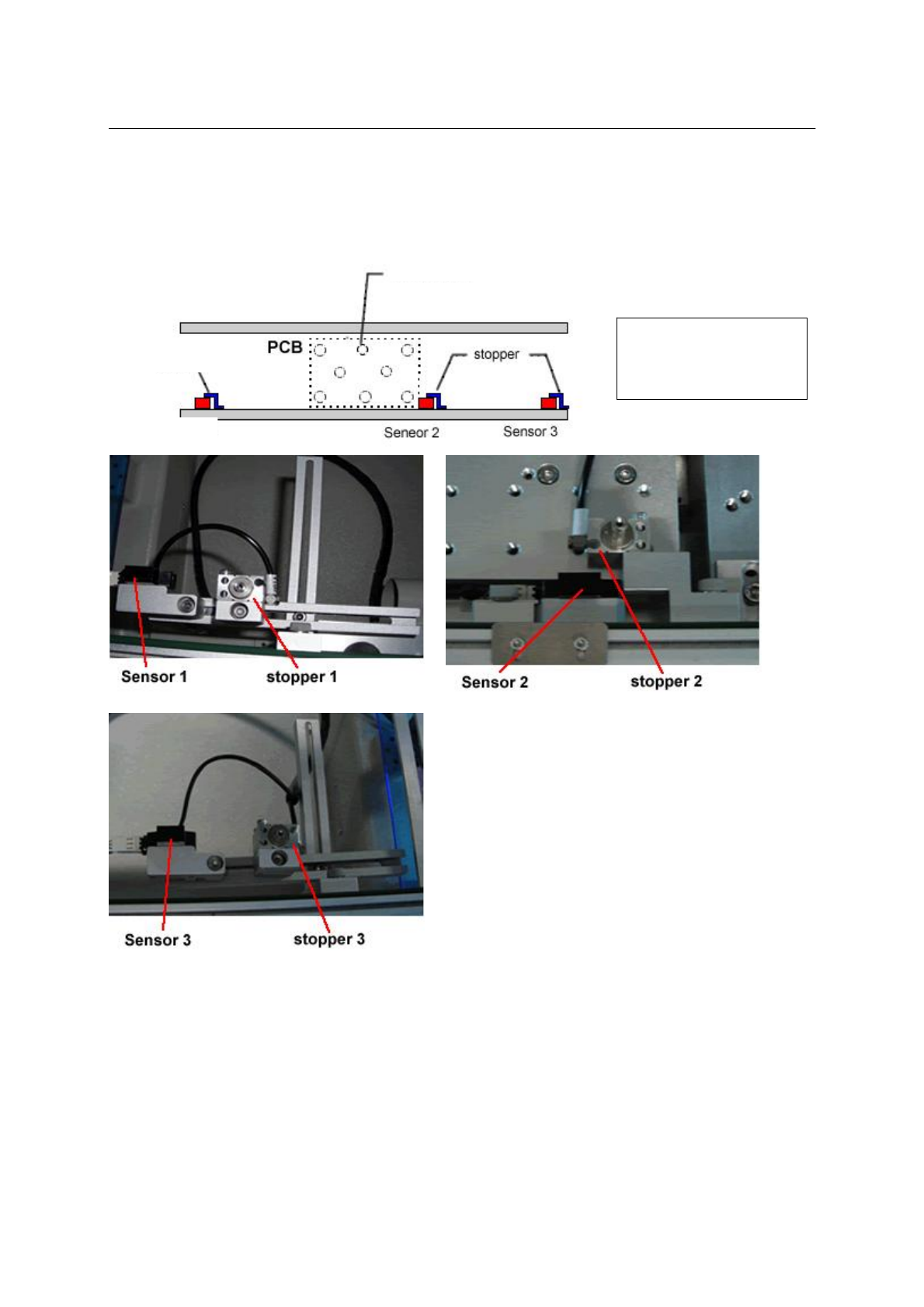

2. 安装传送带的限位器，支撑针：
a) 升降台可用手向下压下
b) 如下设置限位器，PCB支撑针：
支撑针的摆放
1.均匀分布在电路板下
面
PCB支撑针
感应器1
停止器
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL119

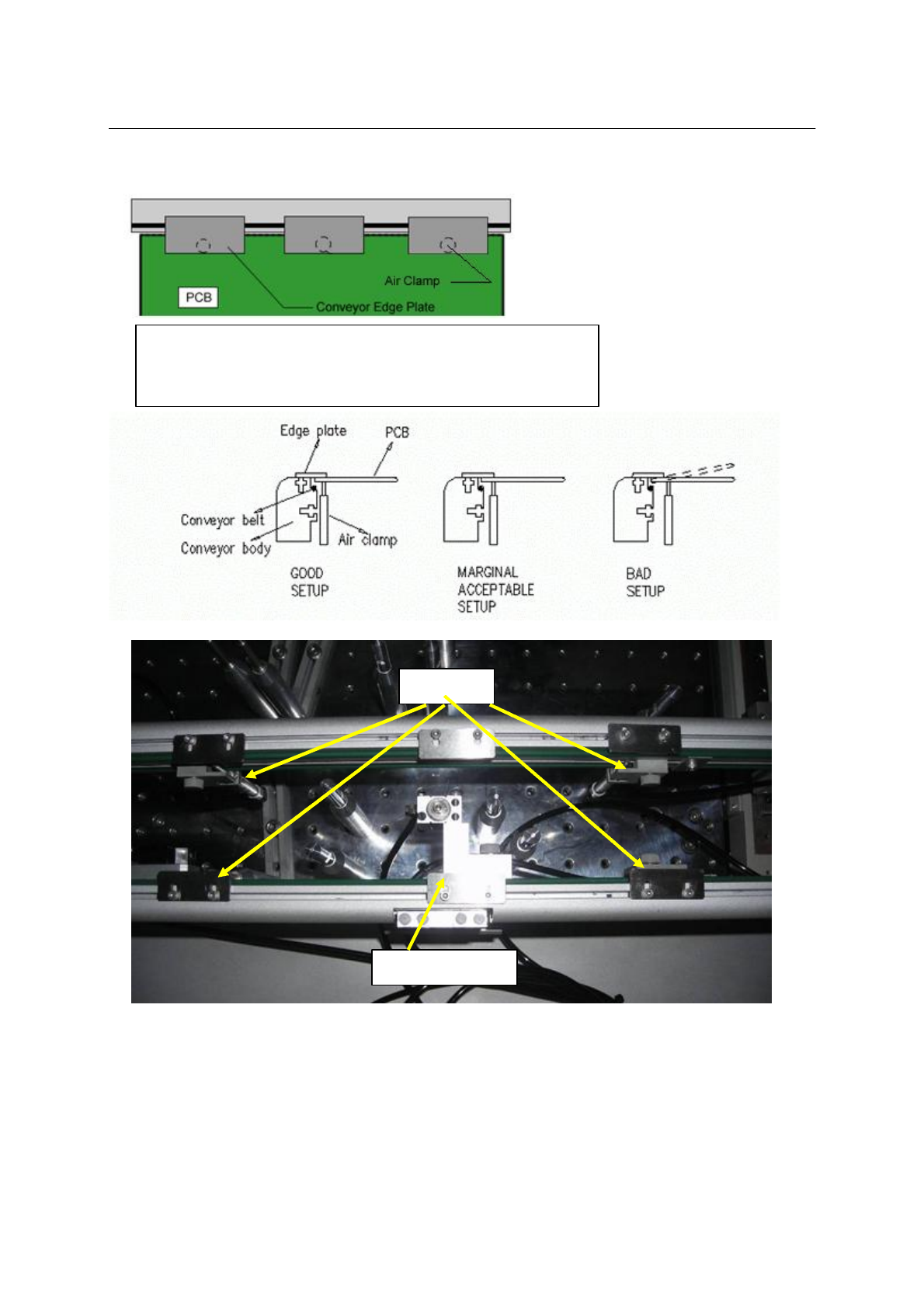

3. 传送带边板如下安装：
4. 当 PCB 较薄和较宽时可以用 PCB 支撑针顶在 PCB 的中央
当PCB较薄和较宽时, 中间部分会由于无法支撑而下沉, 造成PCB的高度错误, 所以我们需要在PCB的中部
下方安装一些PCB支撑针来使PCB各位置的拾取高度一致
边板的摆放
1.4个四角丝筒均匀分布在边板下面
2.四角丝筒和平头可调支撑针与边板必须互相交迭
四角丝筒
平头可调支撑针
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL120
备注: 连线生产设置
Smema
