AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL124

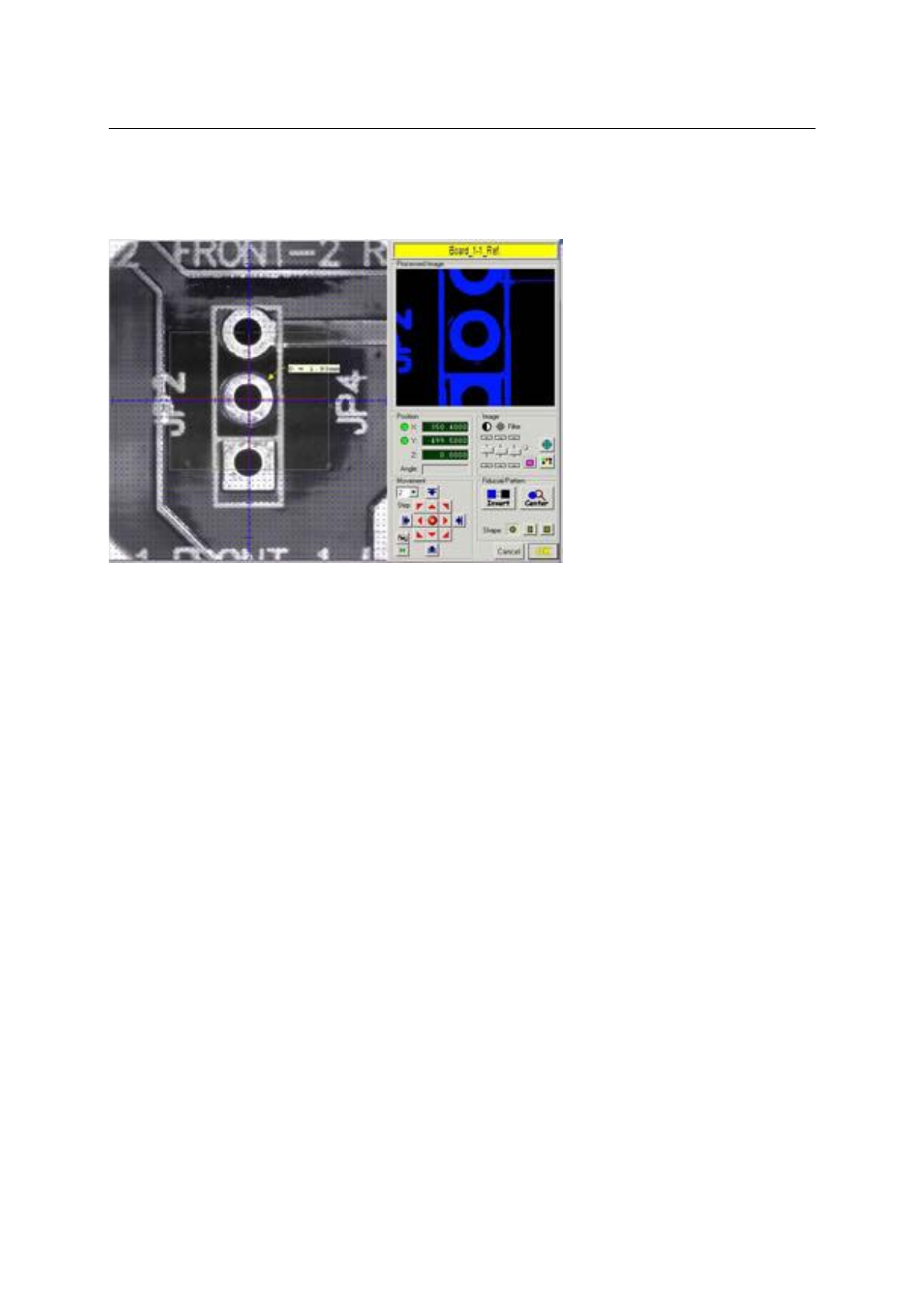

对于没有做参考点的电路板,应选取焊盘周围没有绿油没有覆铜层的孔位作为参考点
如下图:
注意:在软件自动获取参考点时, 应让软件获取最外面的圆孔
必要时可按下Invert(反转)按钮使软件正确识别外圆
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL125
附录D
如何使用智能送料器(SFTA)和智能送料器I.D.
1. 设置端口

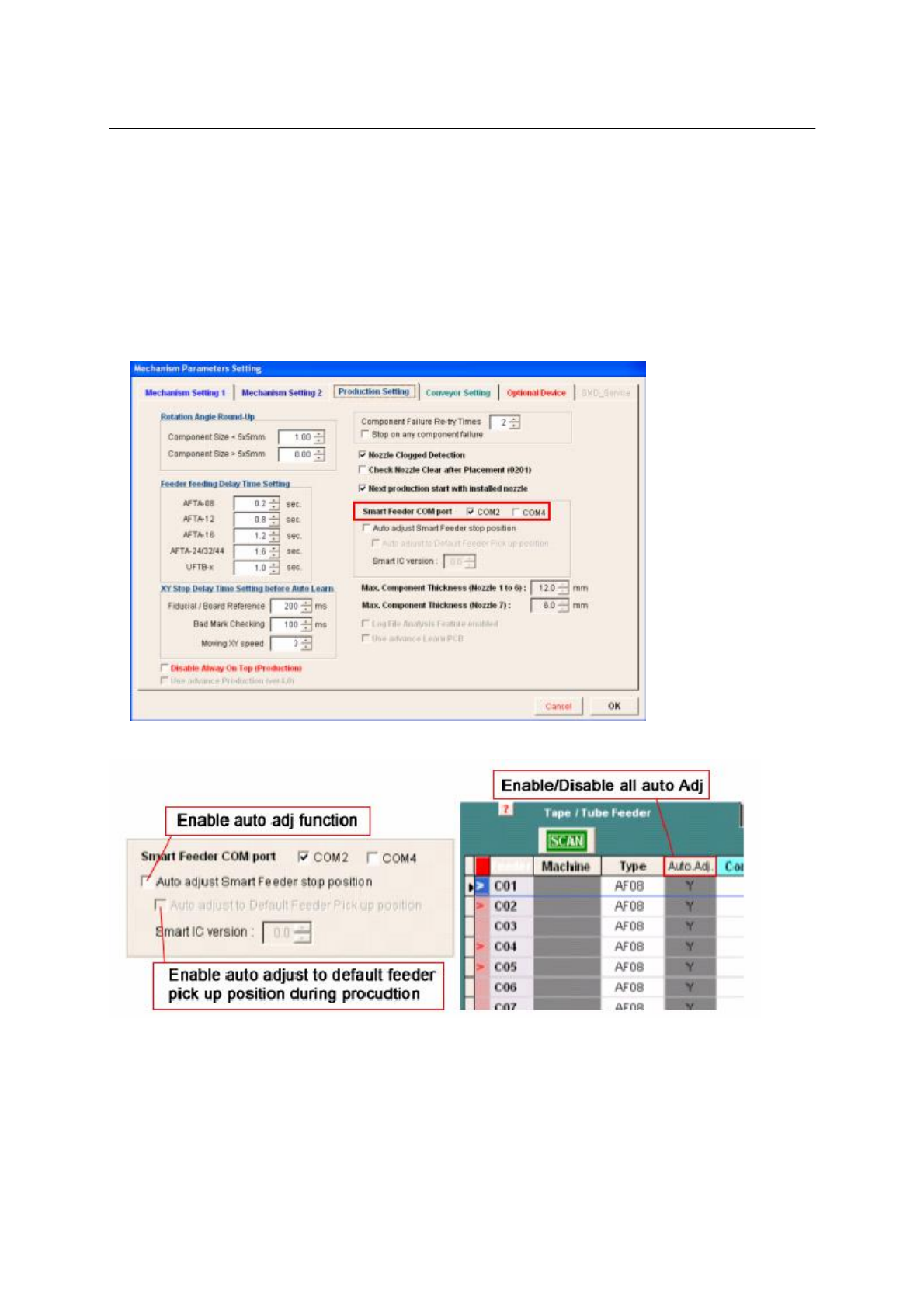

进入调校菜单 - 机械调校 – 生产设置
在SmartFeederCOMport项目里有2个可选框，COM2和COM4，选择其中的一个.(通常,vision机使用COM2
口, 激光机使用COM4口,使用COM4口时必须安装COMPORT卡)
2. 自动校准拾取位置功能 (用于生产中)
a) 自动调节智能送料器位置
当开启此功能,软件将在用户所学习的取料位置基础上将送料器(带装)位置调整为最佳位置,这意味着纸带
内的元件将停在用户所学习的取料位置的中心(十字线的中心),这是一个闭合回路式的调整,计算机将在视觉对
中后计算此次的取料偏差,然后控制送料器停在一个已减去取料偏差的位置,此功能对于在元件纸带上带有较大
缝隙的小元件能减小拾取错误.
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL126
b) 自动调节到默认送料器拾取位置.
当开启此功能,纸带的停止位置将被调节到默认的送料器拾取位置,此功能常用于双头机为了得到相同的拾
取条件而调节纸带的停止位置(用于双头同一时间拾取元件).默认的拾取位置是在送料器底盘校准后由软件计
算得出.
3. 自动校准功能 (用于更换智能送料器时)

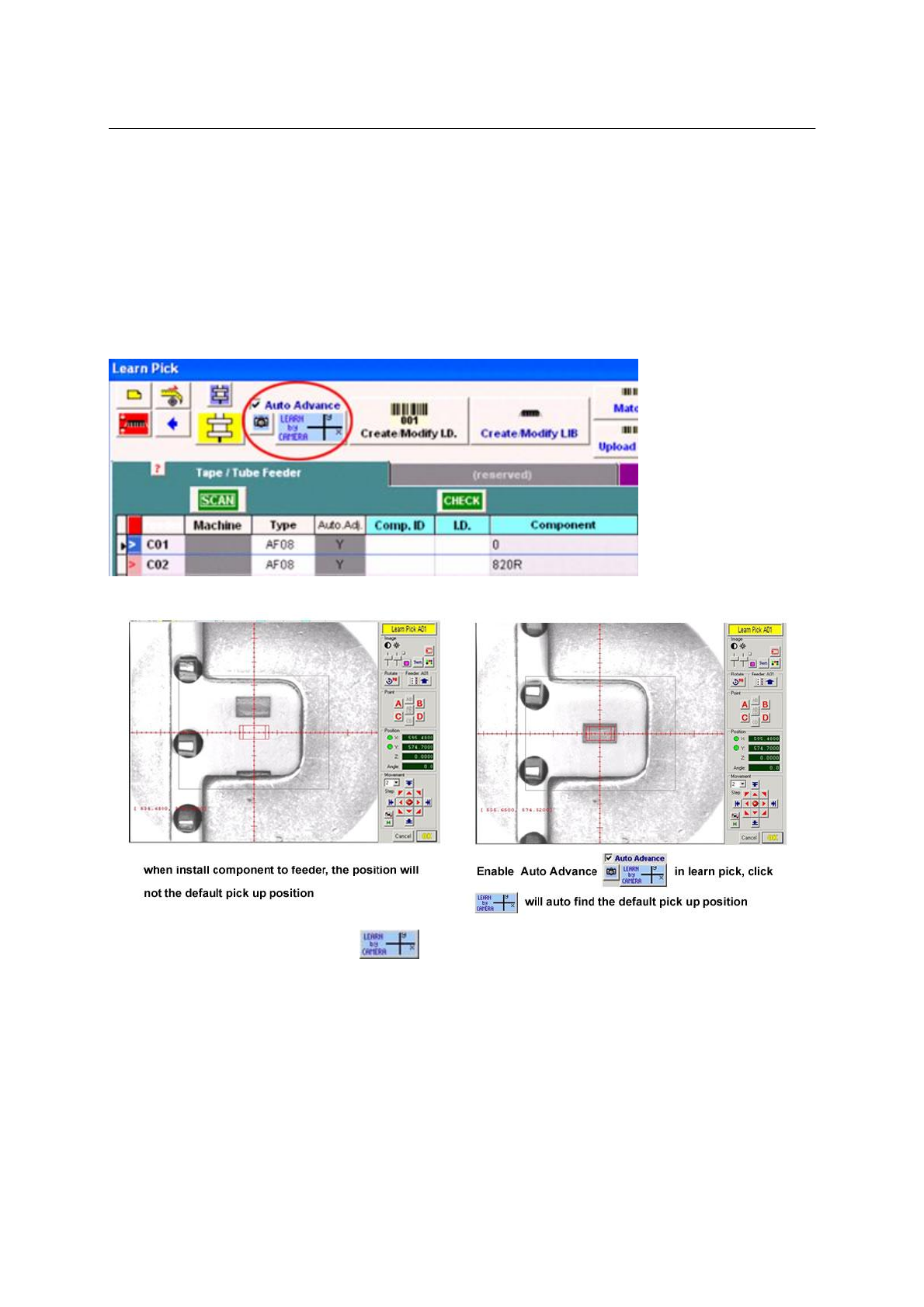

在取料设置画面将AutoAdvance开启
如果开启了自动校准功能,当点击 进入学习拾取位置模式,智能送料器将向前一步(首先是后退)进
行同步运动,(“复位”纸带元件到默认位置).因为在装载一盘新的纸带元件或手动将纸带向后移动时,纸
带的停止位置将会改变,所以要在将送料器插入送料器底盘后做一个同步运动.
