AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 34
4.4.1q Vs
这是设置在取料期间的真空检测的通过百分比。(仅对于ZSE4真空感应器， 正常时为70%)。当取得一
些不相同的元件，例如二极管时，需要设置较低的百分比，如50%.
备注: 如果用激光对中，元件将由激光进行检测，真空检测设置将不可用
4.4.1r L

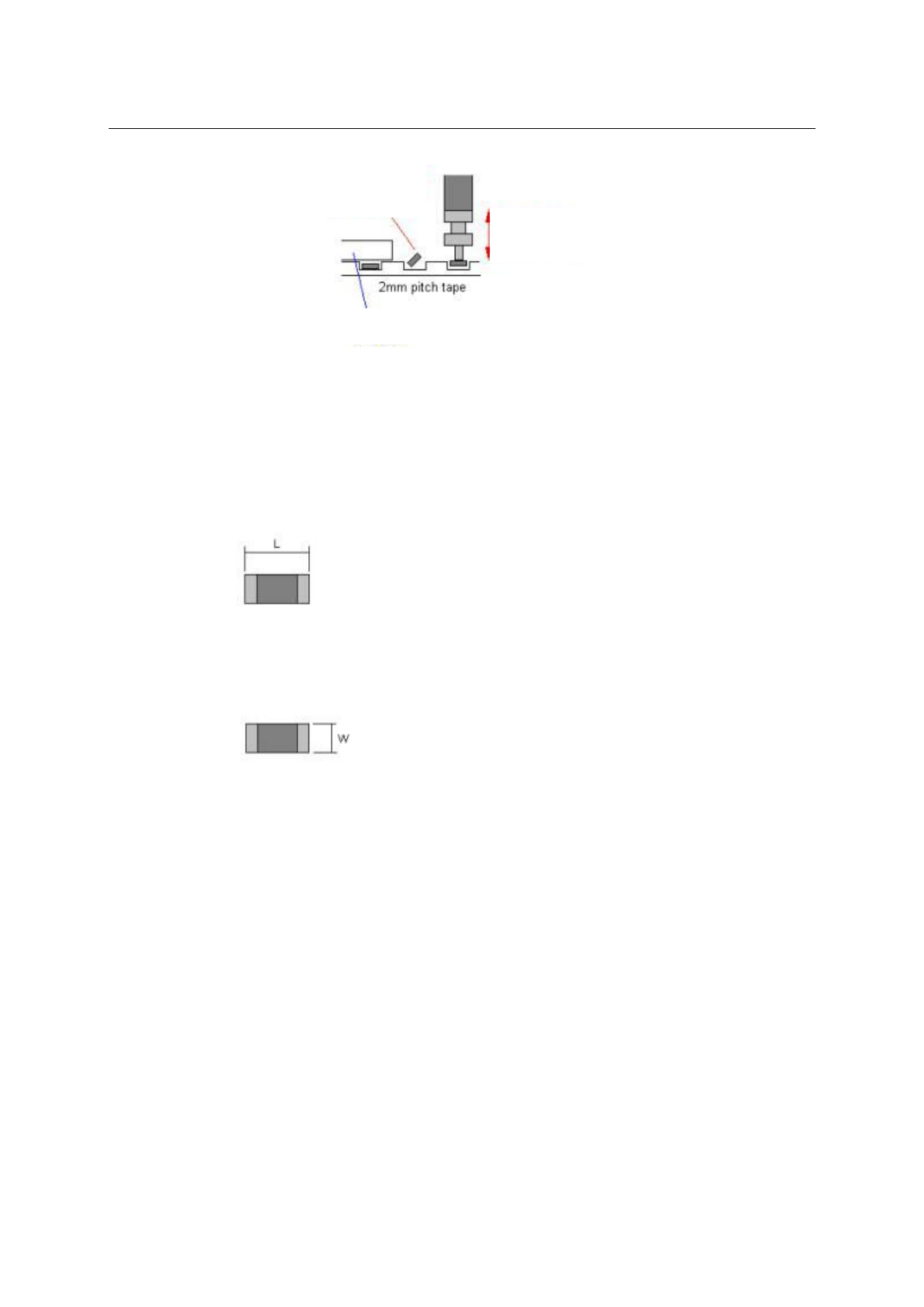

这是元件的长度(X方向).
4.4.1s W
这是元件的宽度(Y方向).
4.4.1t Z
这是元件的厚度/高度
4.4.1u POLARITY
这是元件具有的极性，可选择‘是’或‘否’
例如.电阻器和小的电容器没有极性，二极管，IC则有极性。
由于振动导致下
一个元件掉落
机头升/降速度太
高会引起振动
送料器压片
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 35

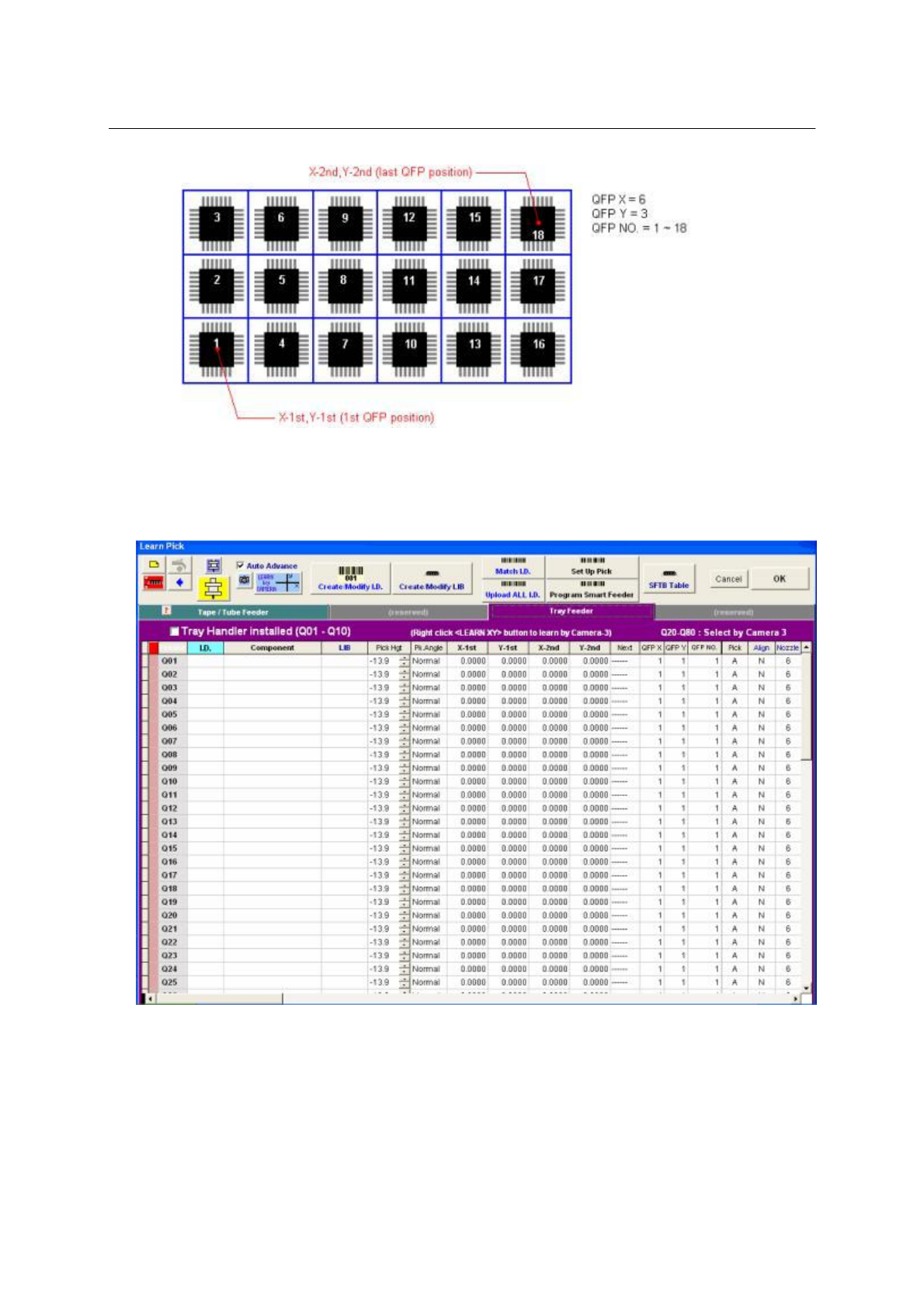

4.4.3 TRAYFEEDER:
FEEDER (QFP盘编号Q01~Q40)
COMPONENT (元件编号或数值)
LIB. (元件库)
PICKHGT (QFP取料高度)
PK_ANGLE (取料角度)
X1st (第一个QFPX坐标)
Y1st (第一个QFPY坐标)
X2nd (最后一个QFPX坐标)
Y2nd (最后一个QFPY坐标)
QFPX (QFP装料盘（X方向的QFP数目）
QFPY (QFP装料盘（Y方向的QFP数目）
QFPNO. (在送料盘中吸取下一个QFP的号码)
PICK (取料方法)
ALIGN (对中方法)
NOZZLE (吸嘴编号)
SPEED (机头升/降速度)
Vs (真空检测)
L (QFP长度（X方向）
W (QFP宽度（Y方向）
Z (QFP的厚度)
POLARITY (元件极性)
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 36
提示: Q1–Q9 使用镜头-1来观察,Q10–Q40 使用镜头-3来观察(可在机器延迟调校内设置使用镜头-
3来观察QxxQ40)

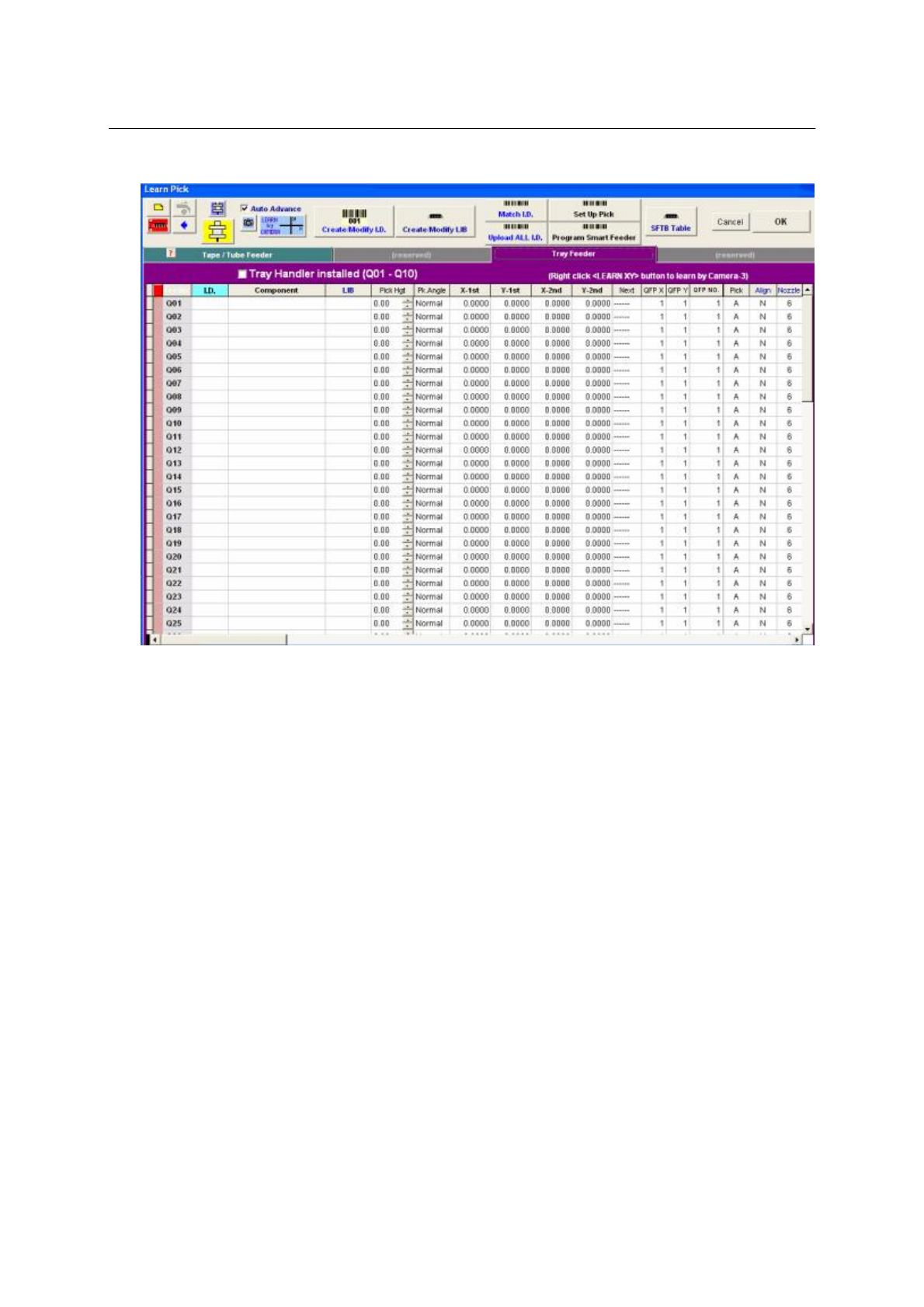

4.4.4 COMPONENTTRAY:
例如:如果QFP编号17没
有元件,就可以将QFP编
号设为8,那么,机器将自
动去拾取第八个QFP
