AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL173

附录M

AlignmentG/H的使用

如果IC脚距>1.6mm或元件尺寸大于16mmX14mm而小于38mmX38mm时，建议使用Alignment-G/H来进行对

中

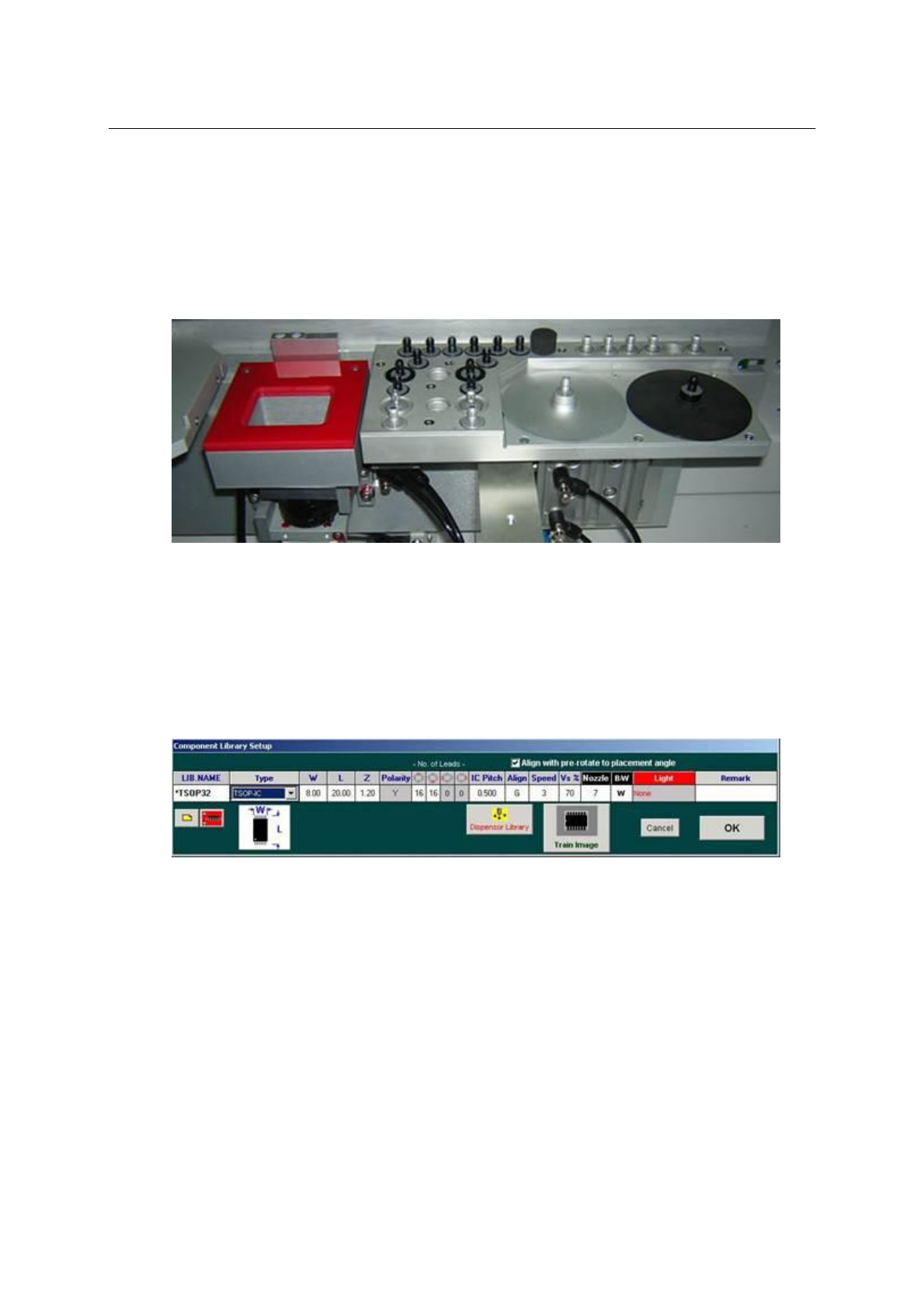

Alignment-G/H通常包括G镜头和7号吸嘴

NZ-7B-D40（ф56mm）黑色

NZ-7G-D40（ф56mm）灰色

对应有灰色7号吸嘴和黑色7号吸嘴来为不同颜色的元件服务

灰色7号吸嘴主要用于拾取BGA

黑色7号吸嘴主要用于拾取IC、QFP

Alignment-G/H能在视觉对中前对放置角度选择“预先旋转”或“不旋转”

对于TSOP或长方形的QFP不要选择“预先旋转”,同时在学习影像模式将角度偏差设为10度

1. 关闭”预先旋转”(建议)

备注:角度偏差能设为10度.

因为搜索出来的影像(元件角度)总是类似于要学习的影像,“levelofdetail”(细节)可以设置的更

详细,它将有更高的精确度和更稳定的搜索结果

2. 开启”预先旋转”(不建议)

备注:角度偏差需要设为100度或更高

因为搜索出来的影像可能于要学习的影像有180度的不同,它将花费更长的搜索时间,”levelof

detail”(细节)则不能设的太详细,搜索的结果对于TSOP和QFP来说将不是足够的好.

这是一种老的对中方法,我们不建议对新元件库使用此种方法.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL174

附录N

点胶库设置

这是由放料记录转换成点胶库的点胶记录的设置项

举例：编号119需要进行点胶转换,点击OK进行保存

转换结果–学习点胶画面

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL175

 在修改元件库模式中点击进入

 对点胶点尺寸选择TCODE

 选择在每个引脚上打点的数目，可以选择在每个引脚最大打3点

 输入在引脚内部第一/第二/第三打点位置的距离（以毫米为单位）

对精细脚距IC（脚距<0.5mm）锡浆点胶，用户需要对IC的每个引脚点至少2x小的点

 点击按钮由计算机产生点胶点

 可以在表内更改点的位置
