AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 64

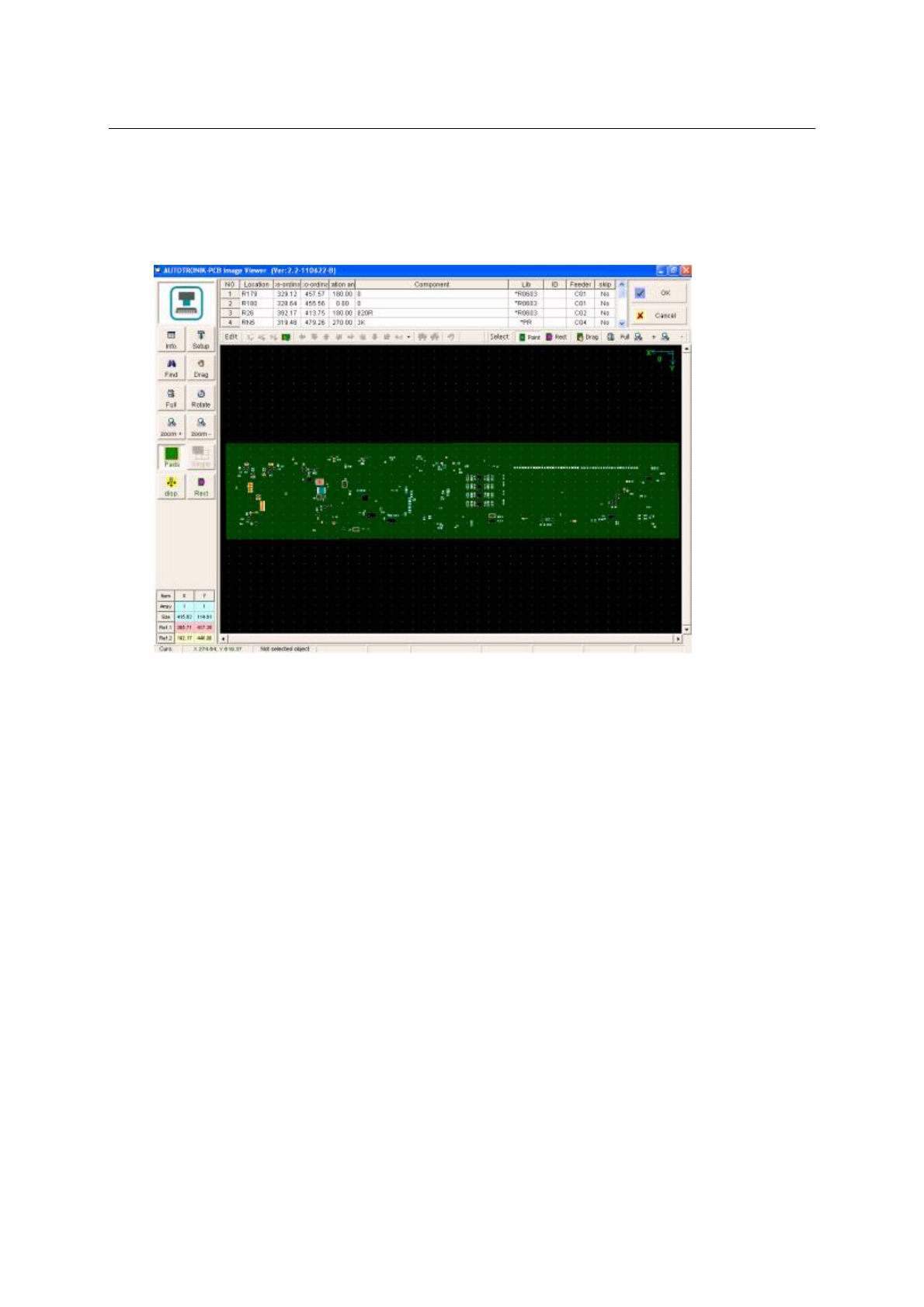

4.16设置菜单PCB视图

如上,当设置好以上参数,点击PCBOverlay按钮后,用户能观察对应于放料编程的PCB贴片位置

此功能对于检查送料器放置位置和PCB贴片位置是非常有用的,方便用户改正错误和检查编程.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 65

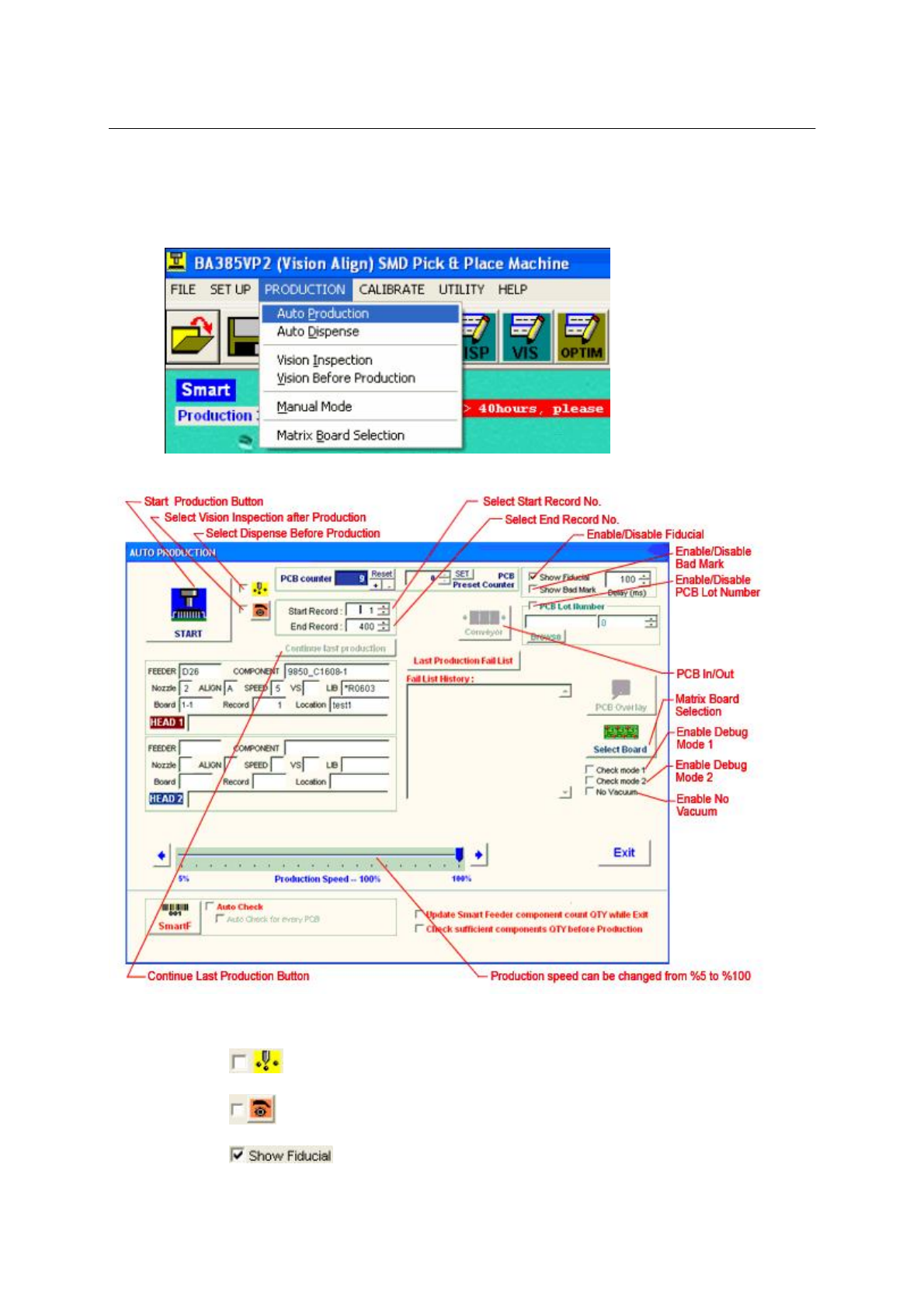

5.0生产菜单

5.1生产菜单自动生产

 可以对自动生产选择开始记录和结束记录的编号

 点击选择在自动生产前做自动点胶

 点击选择在自动生产后做视觉检查

 点击开启ShowFiducial功能,默认是关闭

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 66

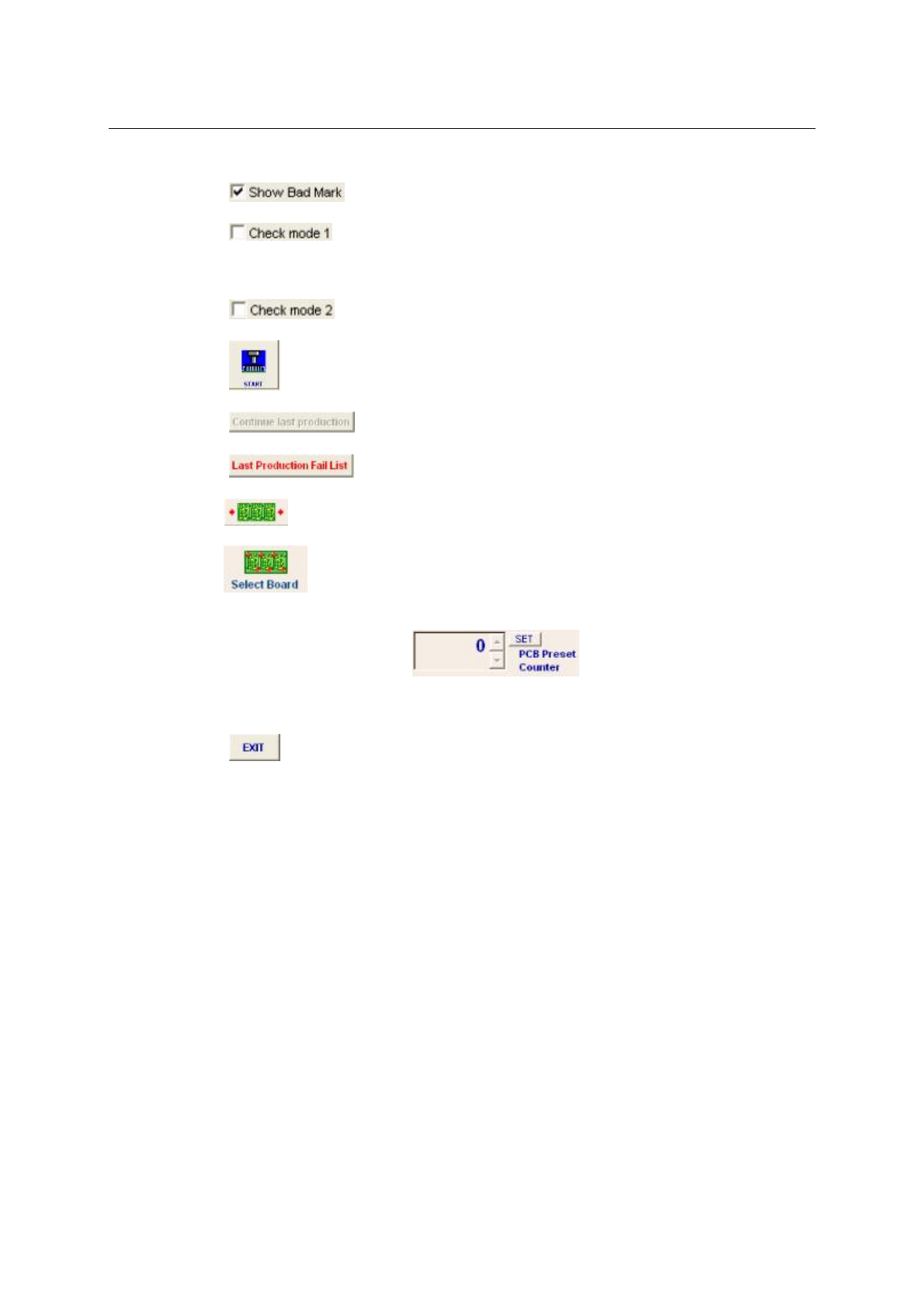

 点击开启ShowBadMark功能,默认是关闭

 点击开启checkMode1功能:在元件对中失败后机器停止

此功能同样可用于检测AlignmentG的图像

 点击开启checkMode2功能:在取得元件和元件对中失败后机器停止

 点击开始自动生产

 点击接续上次继续生产

 点击显示上次生产失败记录列表

 Click toPCBin/out

 Click tomatrixboardselection

 用户可在此处设置需生产的数量

当到达所设的生产数量时,以下画面将出现,此时请更新需生产的数量或设为0(0=持续生产)

 点击退出

在机器自动生产期间，可以按<ESC>键来停止或中止生产
