4.4.1a FEEDER

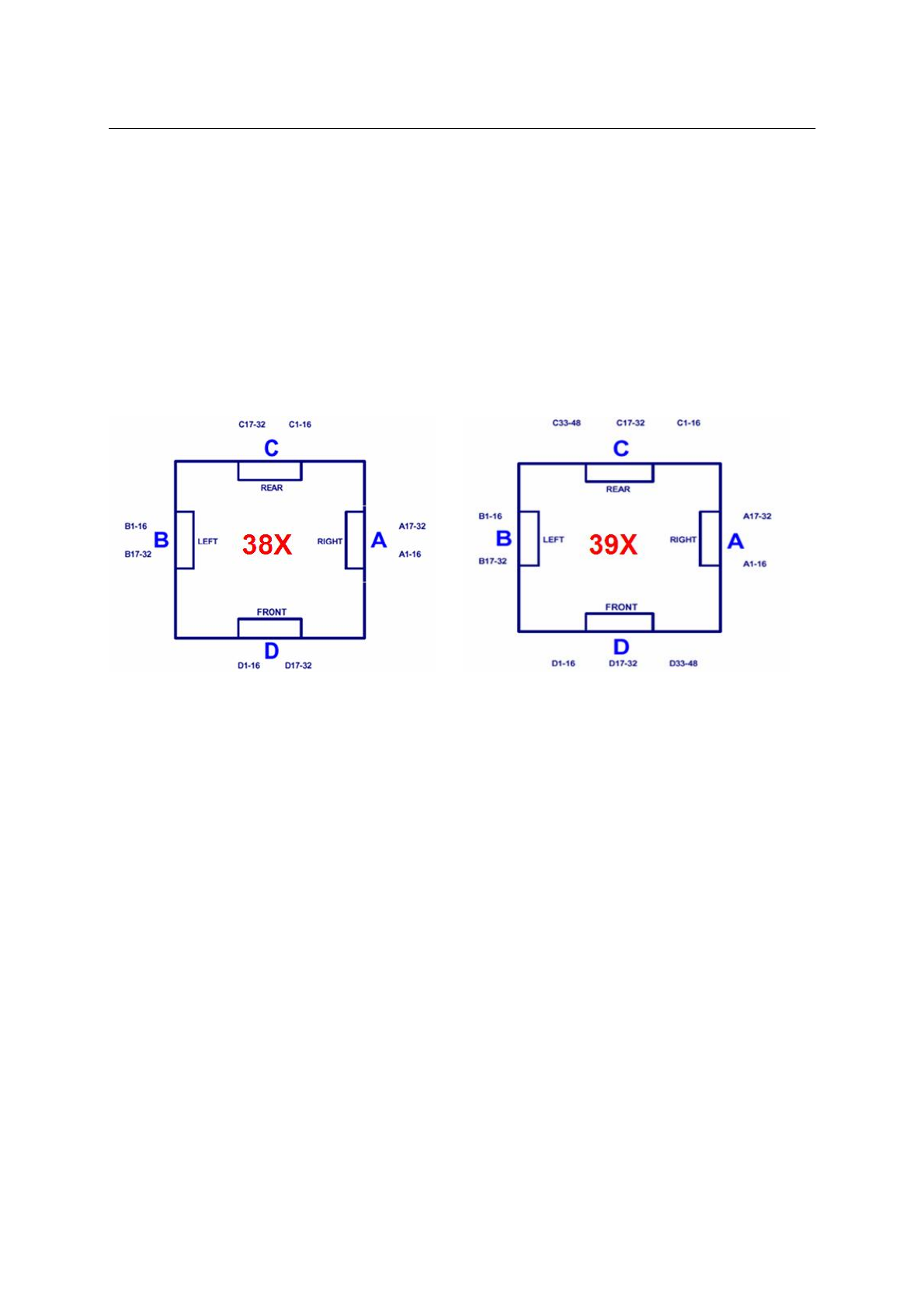

这是由计算机定义的送料器名：
BA38X型号 : A01～A32(机器的右边)
B01～B32(机器的左边)
C01～C32(机器的后方)
D01～D32(机器的前方)
BA39X型号 : A01～A32(机器的右边)
B01～B32(机器的左边)
C01～C48(机器的后方)
D01～D48(机器的前方)
4.4.1b TYPE
送料器类型，可选以下送料器类型：
AF08 KFTA08 08mm自动带装送料器
AF12 KFTA12 12mm自动带装送料器
AF16 KFTA16 16mm自动带装送料器
AF24 KFTA24 24mm自动带装送料器
AF32 KFTA32 32mm自动带装送料器
AF44 KFTA44 44mm自动带装送料器
AF56 KFTA56 56mm自动带装送料器
AF72 KFTA72 72mm自动带装送料器
AF88 KFTA88 88mm自动带装送料器
UFTB KFTB 自动条装送料器
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 30
备注:请选择适合的送料器类型进行打料,否则在拾取元件时吸嘴将会损坏.
UFTB万用条装送料器

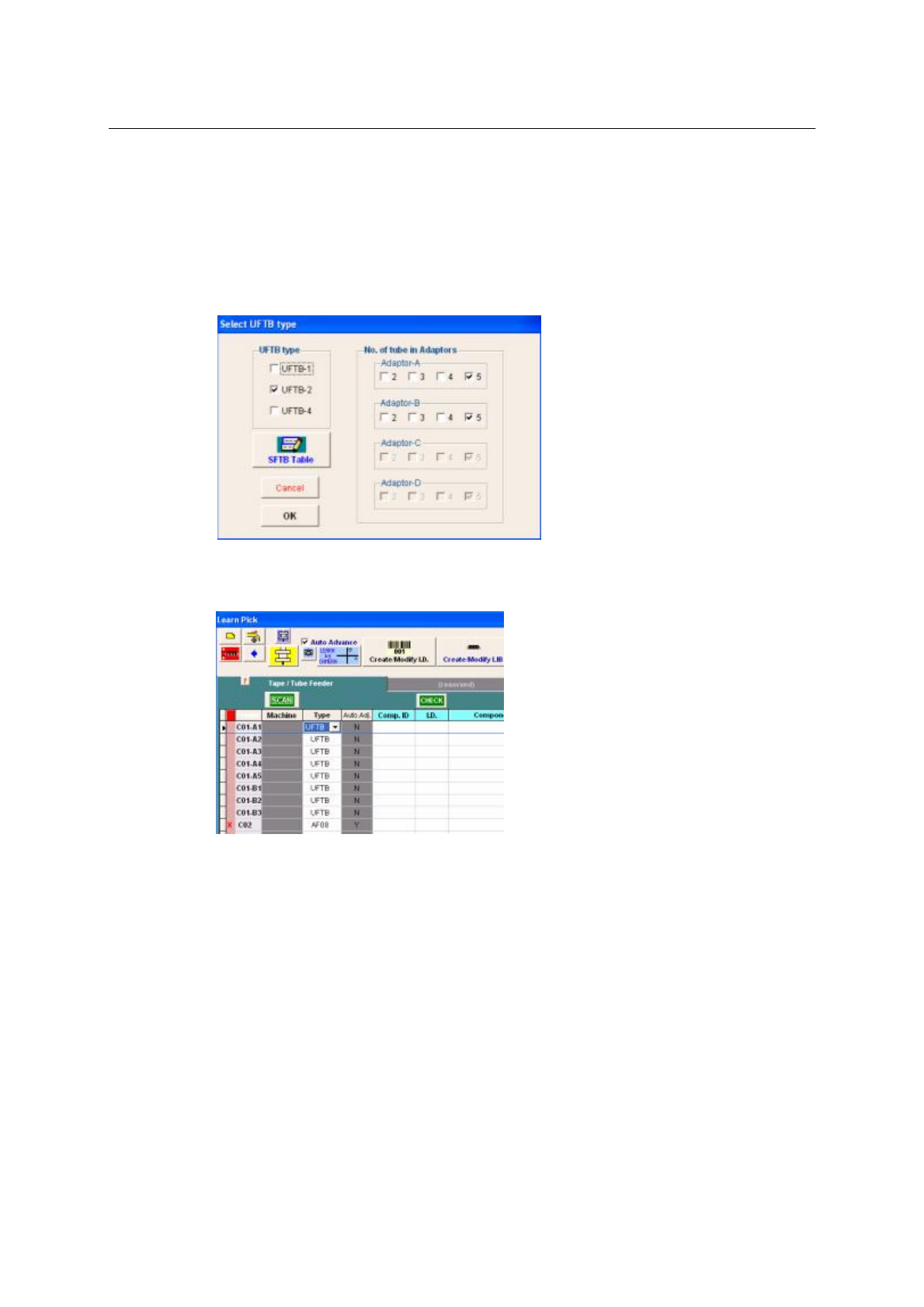

如果选择了 'UFTB', 还要再选择是哪种 KFTB (KFTB1, KFTB2, KFTB4)，和安装在UFTB转换器上
分隔区的数目。计算机会重新生成KFTB的送料器位置。
实例: 一个KFTB2安装在送料器C01的位置，转换器A有5个分隔区，转换器B有3个分隔区
送料器 C01的位置将由计算机重新生成，新的送料器位置将会出现 : C01A1, C01A2, C01A3, C01
A4,C01A5,C01B1,C01B2,C01B3
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 31
4.4.1cAuto.Adj
自动调整拾取位置为默认送料器位置(可在机器延迟调校内选择开启/关闭)
4.4.1d I.D.
这是送料器 I.D. 可从送料器I.D.表格栏中选择或点击 创建一个新的送料器I.D.. 设
计送料器 I.D.是为了更容易定位送料器 ，特别是带装送料器（KFxx），请查阅 附录D
4.4.1e COMPONENT
这是元件编号或数值,可以在这里输入任何特征
例如.R30K,C5nF,.....,等等.
4.4.1f LIB.
这是元件库名. 可以在元件库表格栏中选择或点击 创建一个新的用户元件库
例如. R0603,C1206
备注: 如果采用元件间距为2mm的带装元件，则应该选用[H]0402或[H]0603或自建一个以*[H]开头
的用户元件库
例如. *[H]0402
为了拾取0402有更好的性能，建议使用（可选件）KFTA08HS半步幅送料器。
当使用KFTA08KHS的时候，就不需要在元件库中选择[H]0402，因为送料器会自动在2mm
间距里移动，用户应该在元件库里选择0402。
对于拾取0201，则必须使用（可选件）NZ0201BV吸嘴和KFTA08HS半步幅送料器。
4.4.1g PICKHGT
这是在自动生产期间从送料器上取料的高度
建议用自动检测来检测此高度
对于小元件，不要用自动检测来检测元件位置，因为真空吸风系统将会取得小元件和检测到错误的取
料高度
这是在取料过程中的一个重要参数：
对于小元件, 用此点作为自动检测取料高度的检测点
