AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 19

(A) 选择一个或两个参考点

1个参考点 当没有安装传送带系统以及PCB 在升降台上的位置与机器的X轴已经相当平行时，

可选用此项，（此时，在生产过程中，机器将不会做任何的角度修正）

2个参考点 选择此项，软件会为PCB做角度修正，包括调整放置角度和放置位置（建议使用 2

个参考点）

(B) 选择参考点识别类型

用基准点 如果电路板是拼板，板上带有基准点标记，请选用此项

用拼板参考点 如果电路板不是拼板，在板上没有基准点标记，请选用此项

用所有拼板参考点 如果电路板是拼板，同时需要在每个小板（例如每一块小板上都有一个

或多个精细脚距的IC）上有极好的放置精确性，则选择此项。机器会在

自动生产前让参考点识别所有小板和重新调校放置位置。

(C) PCB拼板 如果电路板是拼板，请设置X方向小板的数量和Y方向小板的数量

如果电路板是单板： X方向上拼板的数量＝1

Y方向上拼板的数量＝1

(D) 选择启用/停用生产前先检查参考点

(E) 选择启用/停用生产前先检查坏板

(F) 设置PCB的高度，建议用自动检测来检测此参数

(点击按钮来执行自动检测)

备注: PCB的高度不是PCB的厚度，是参考点到机器的高度

至于自动检测高度功能，请查阅附录B

对于不使用传送带的机器

A.先点击检测 PCB 高度

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 20

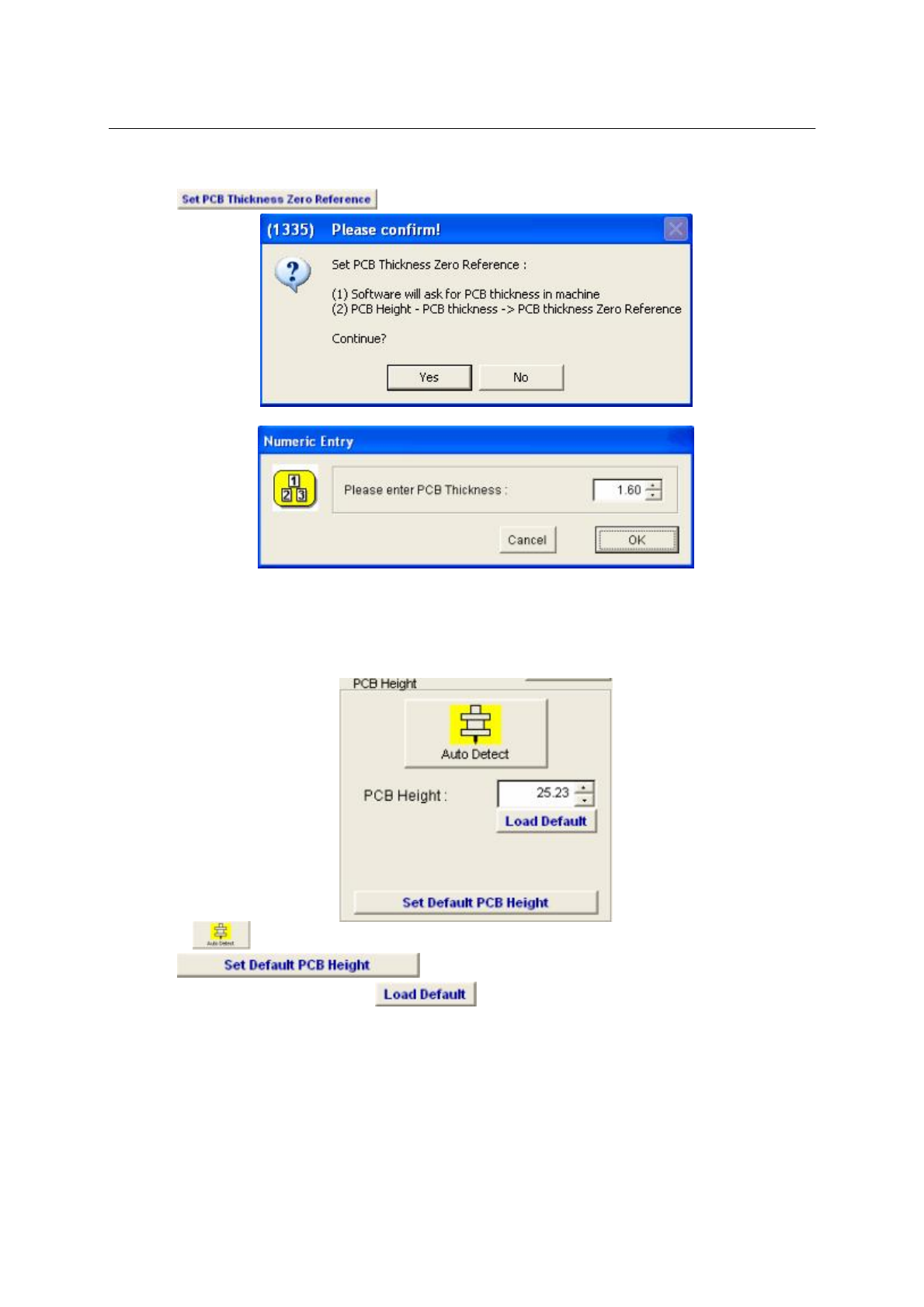

B.点击计算 PCB 厚度零点

C.输入 PCB 厚度

D.得到 PCB 厚度零点

E.在载入贴片文件或新建文件时,请直接输入 PCB 的厚度,则 PCB 高度将自动计算出来,无需再次检测

对于使用传送带的机器

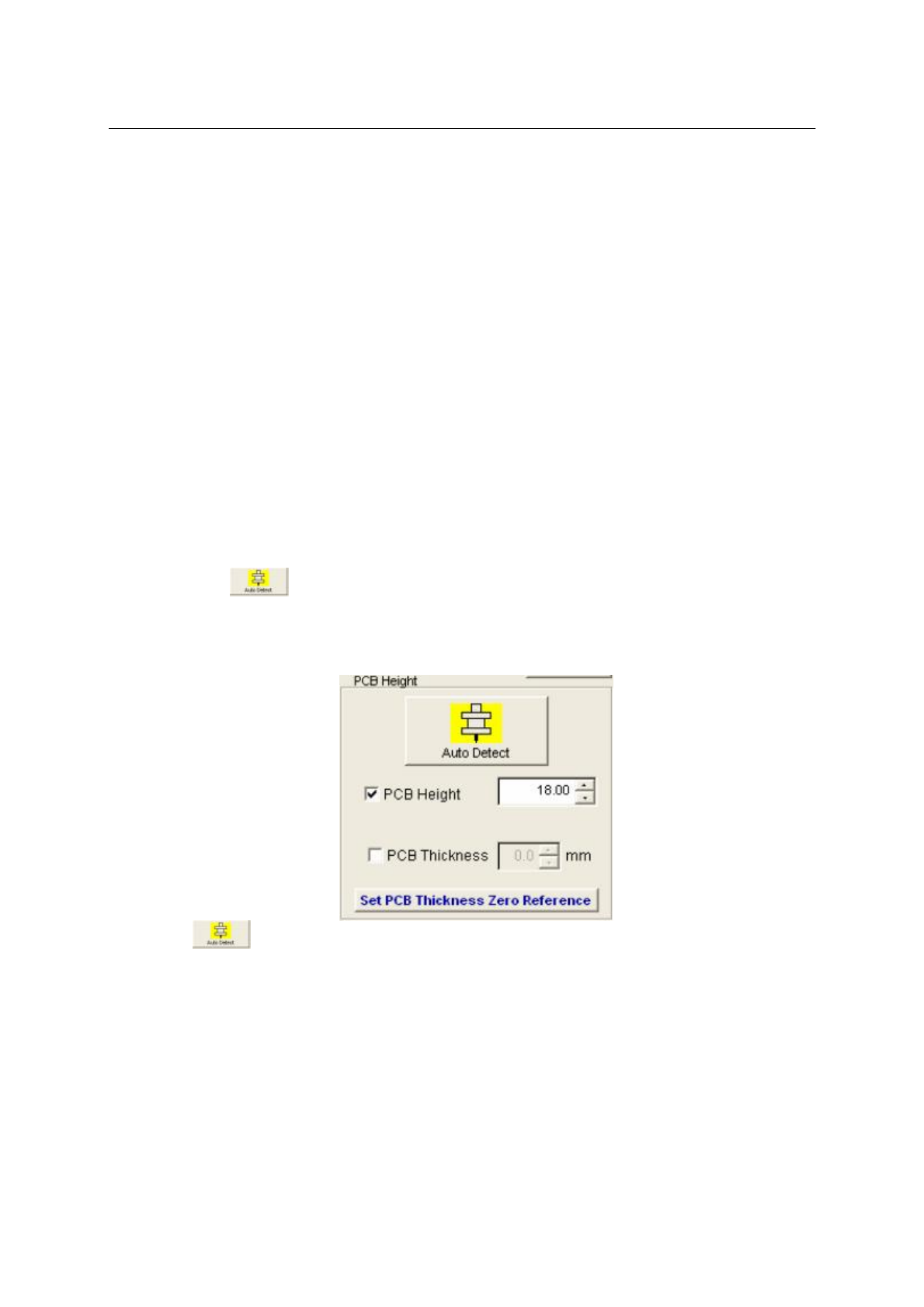

A.先点击检测 PCB 高度

B.点击将 PCB 高度变为默认高度

C.在载入贴片文件或建立新文件后点 ,则软件将自动计算 PCB 高度,而无需再次检测

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 21

电路板的定义: 如有一块3×2的PCB拼板

· 使用基准点，两个参考点

· X方向上拼板数量＝3，Y方向上拼板数量＝2

· 板11=板A板12=板B板21=板C

板22=板D板31=板E板32=板F

备注: 在设计贴片数据前必须定义电路板的信息

用一个参考点时，最多为200块板，用两个参考点时，最多为100块板

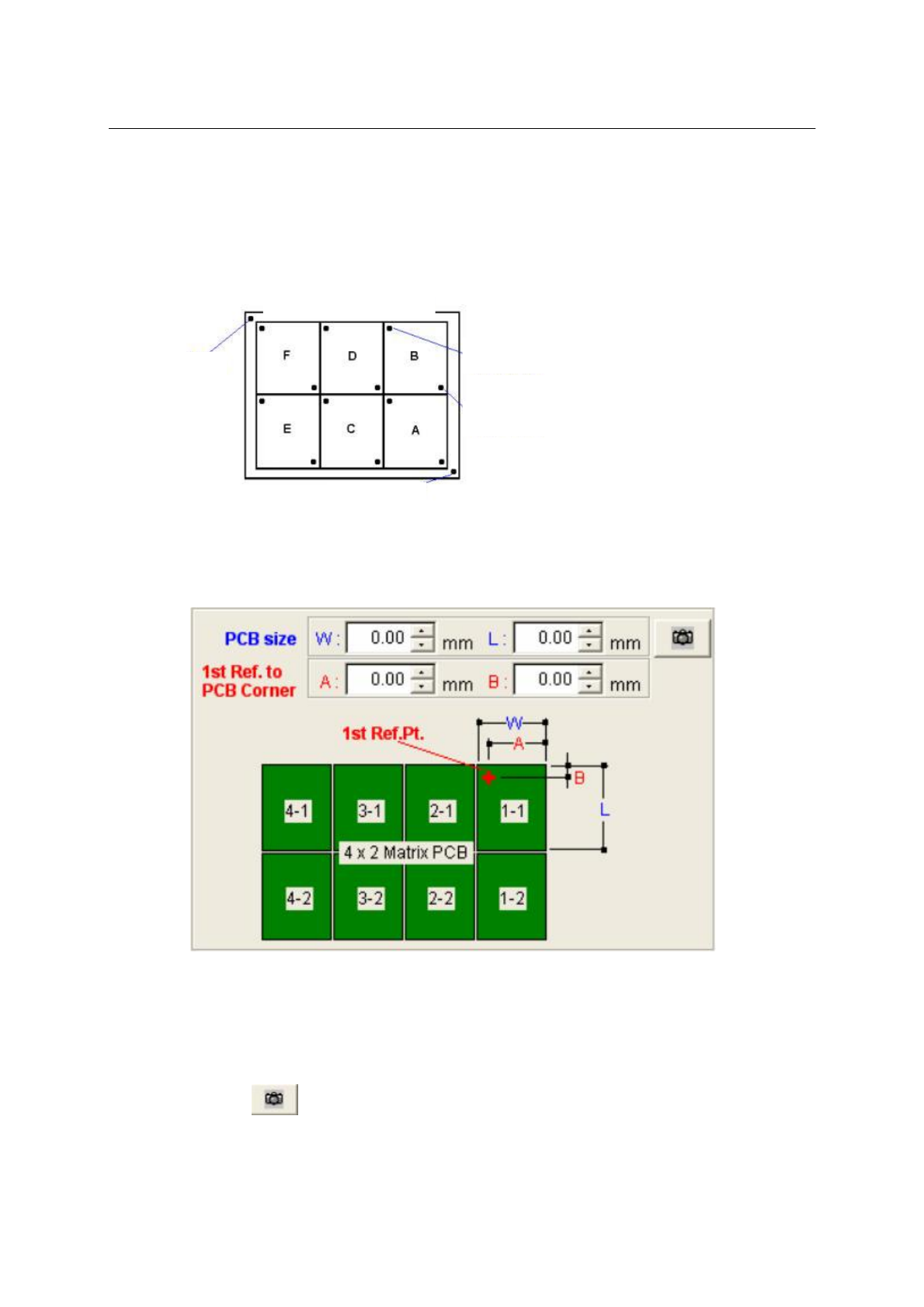

(G)设置PCB尺寸

PCBSize(W)电路板的宽度

PCBSize(L)电路板的长度

1st Ref.toPCBCorner(A)第一个参考点到PCB板边的宽度

1st Ref.toPCBCorner(B)第一个参考点到PCB板边的长度

利用镜头自动学习:

1) 点击确定板11的右上角

2) 确定板11的左下角

3) 确定板11第一个参考点的位置

第一基准点

带6块小板的PCB拼板

第一参考点(板参考点)

第二参考点(板参考点)

第二基准点
