AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 189 下一个表格为 B OM 表格 .

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL188

在此画面我们将对BOM文件指派不同的栏.

在实例中参考点的位置都在同一栏中,参考BOM文件你可以指派更多的栏为“Ref.Location”.

点击“Next”按钮去下一画面.

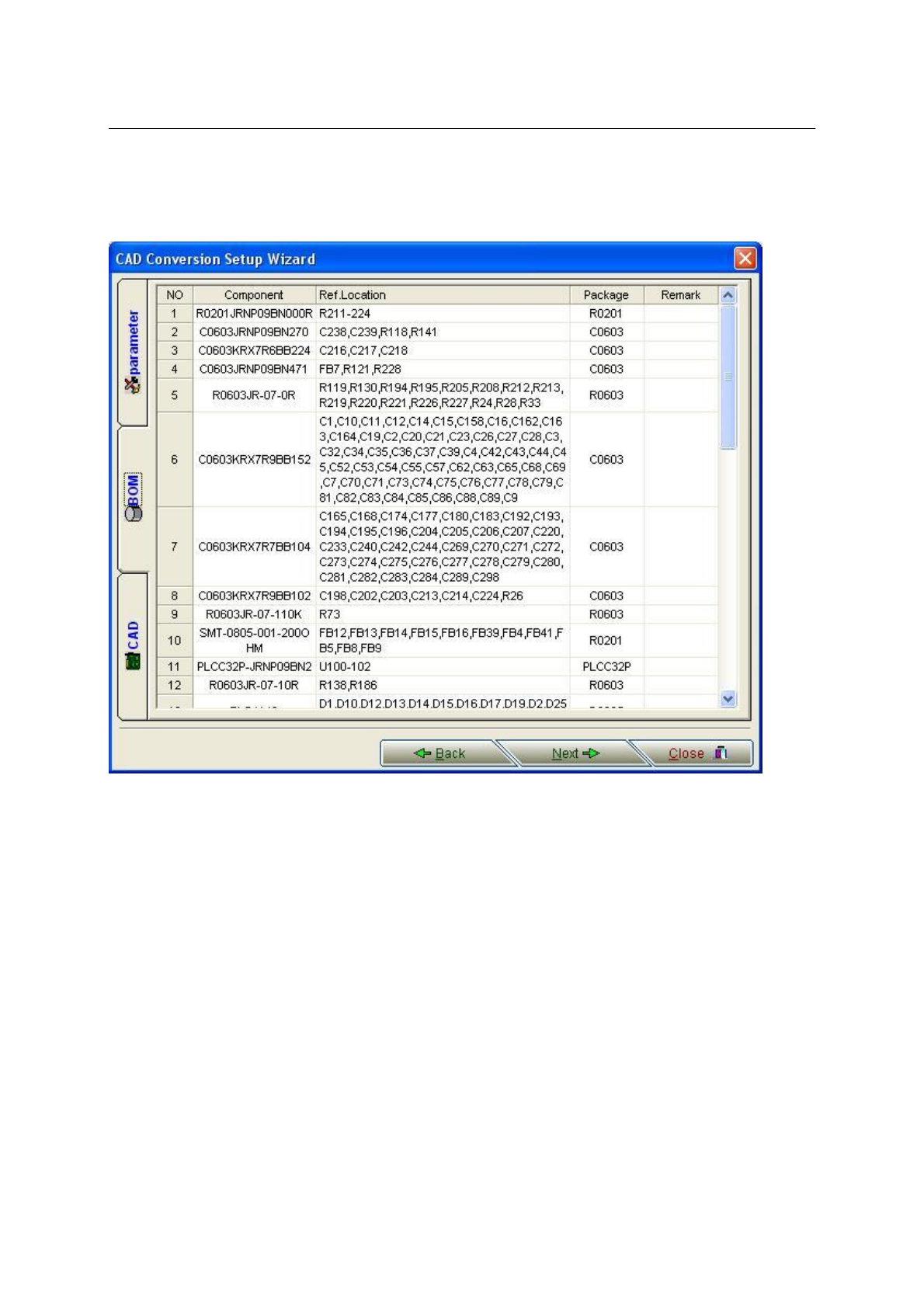

在此画面的左边有三个不同的表格.

CAD表格可以校验所有被指派的元件的位置,任何没有指派的零件类型都将在“Component”栏标为

“UNKNOWN’

在实例中仅基准点没有零件类型指派.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL189

下一个表格为BOM表格.

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL190

这里是BOM表格的资料.

这画面仅显示重要的BOM例表.

此表仅做校验用,不能对表格进行更改.

下一表格为参数表格.
