AUTOT R ON IKFul ly A utoma ticPi ck&Pl aceMa ch in e USERM ANUAL 131 4.3 将已编程的送料器 I .D. 信息导入取料设置点击进入检测智能送料器并导入取料设置画面当点击后 , 软件将首先询问是否清除所有取料信息软件将自动检测已插在送料器底盘上的智能送料器 I.D. ,…

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL130

SmartF eederI.D .

(1) 开启TapeFeeder 将对智能送料器进行编程

(2) SmartFeederI.D.:

利用上下箭头为智能送料器选择送料器I.D.,点击将此I.D.写入智能送料器,点击从智

能送料器中读取I.D.

(3) QTY:

利用上下箭头选择智能送料器上元件的数量,点击将此数量写入智能送料器,点击从

智能送料器中读取数量.

(4) 点击UFTBFeeder将对智能UFTB 进行编程

(5) UFTBClose>AirOndelaytime

利用上下箭头选择时间,点击设置UFTB从关闭到气压开启的延迟时间

(6) UFTBAirOn>Airoffdelaytime

利用上下箭头选择时间,点击设置UFTB从气压开启到气压关闭的延迟时间

SmartICversion

点击读取智能送料器内IC芯片的版本

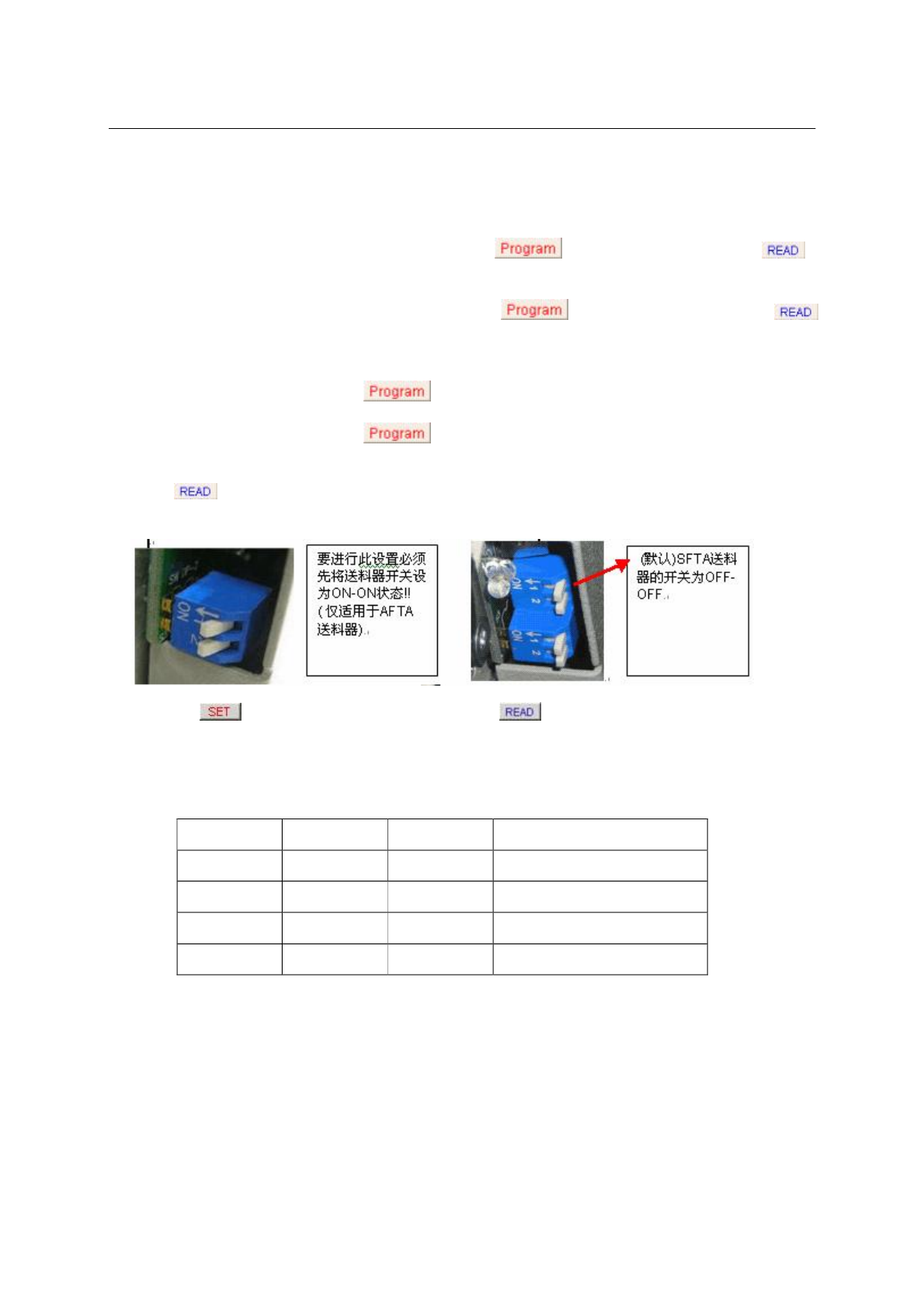

DipSwitchOnOnFeederstep:

点击将选择的步长1~9写入智能送料器,点击从智能送料器中读取步长.

此设置主要用于32mm或44mm智能送料器,当需要拾取的元件长度超过智能送料器开关

所能设置的范围后(开关只能设1~4),需要来此处进行额外的设置

智能送料器开关设置

前进距离 SW1 SW2

4mm Off Off 1,默认设置

8mm On Off 2

12mm Off On 3

16mm On On 4

因为每个元件间的距离均为4mm,所以

当设为4时,表示4X4=16mm距离,也表示送料器前进4个元件(对于0603等元件)

当设为5时,表示4X5=20mm距离,也表示送料器前进5个元件(对于0603等元件)

当设为6时,表示4X6=24mm距离,也表示送料器前进6个元件(对于0603等元件)

当设为7时,表示4X7=28mm距离,也表示送料器前进7个元件(对于0603等元件)

当设为8时,表示4X8=32mm距离,也表示送料器前进8个元件(对于0603等元件)

当设为9时,表示4X9=36mm距离,也表示送料器前进9个元件(对于0603等元件)

KFTA送料器完全在电脑中设置1~9,无需在送料器上设置

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL131

4.3将已编程的送料器I.D.信息导入取料设置

点击进入检测智能送料器并导入取料设置画面

当点击后,软件将首先询问是否清除所有取料信息

软件将自动检测已插在送料器底盘上的智能送料器I.D.,并与送料器I.D.进行比较,如果两者相同,软件

将询问是否将I.D.信息导入到取料设置中.

如果选是,取料设置中将自动写入I.D.,Component,LIB,PickHgt,PKAngle,等拷贝自送料器I.D.的信

息

备注:此功能不会自动设置KFTB送料器,

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL132

4.4自动改变送料器安置位置功能

此功能适用于

(1) 已存在编好的贴片文件并已载入

(2) 智能送料器均已写入送料器I.D.并插在送料器底盘上.

在”重置送料器位置”中点击 ,让软件自动检测送料器底盘上各位置的智能送料器,在检测的同时,也会

将送料器I.D.导入到取料设置和放料设置,使取料设置和放料设置与当前的送料器摆放相对应,当检测完后,

可以直接进行自动生产.

优点:

(1) 送料器自由摆放,无需重新编程

(2) 设置简单

(3) 操作简单
