AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 35
4.4.3 TRAYFEEDER:
FEEDER (QFP盘编号Q01~Q40)
COMPONENT (元件编号或数值)
LIB. (元件库)
PICKHGT (QFP取料高度)
PK_ANGLE (取料角度)
X1st (第一个QFPX坐标)
Y1st (第一个QFPY坐标)
X2nd (最后一个QFPX坐标)
Y2nd (最后一个QFPY坐标)
QFPX (QFP装料盘（X方向的QFP数目）
QFPY (QFP装料盘（Y方向的QFP数目）
QFPNO. (在送料盘中吸取下一个QFP的号码)
PICK (取料方法)
ALIGN (对中方法)
NOZZLE (吸嘴编号)
SPEED (机头升/降速度)
Vs (真空检测)
L (QFP长度（X方向）
W (QFP宽度（Y方向）
Z (QFP的厚度)
POLARITY (元件极性)
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 36
提示: Q1–Q9 使用镜头-1来观察,Q10–Q40 使用镜头-3来观察(可在机器延迟调校内设置使用镜头-
3来观察QxxQ40)
4.4.4 COMPONENTTRAY:
例如:如果QFP编号17没
有元件,就可以将QFP编
号设为8,那么,机器将自
动去拾取第八个QFP
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 37

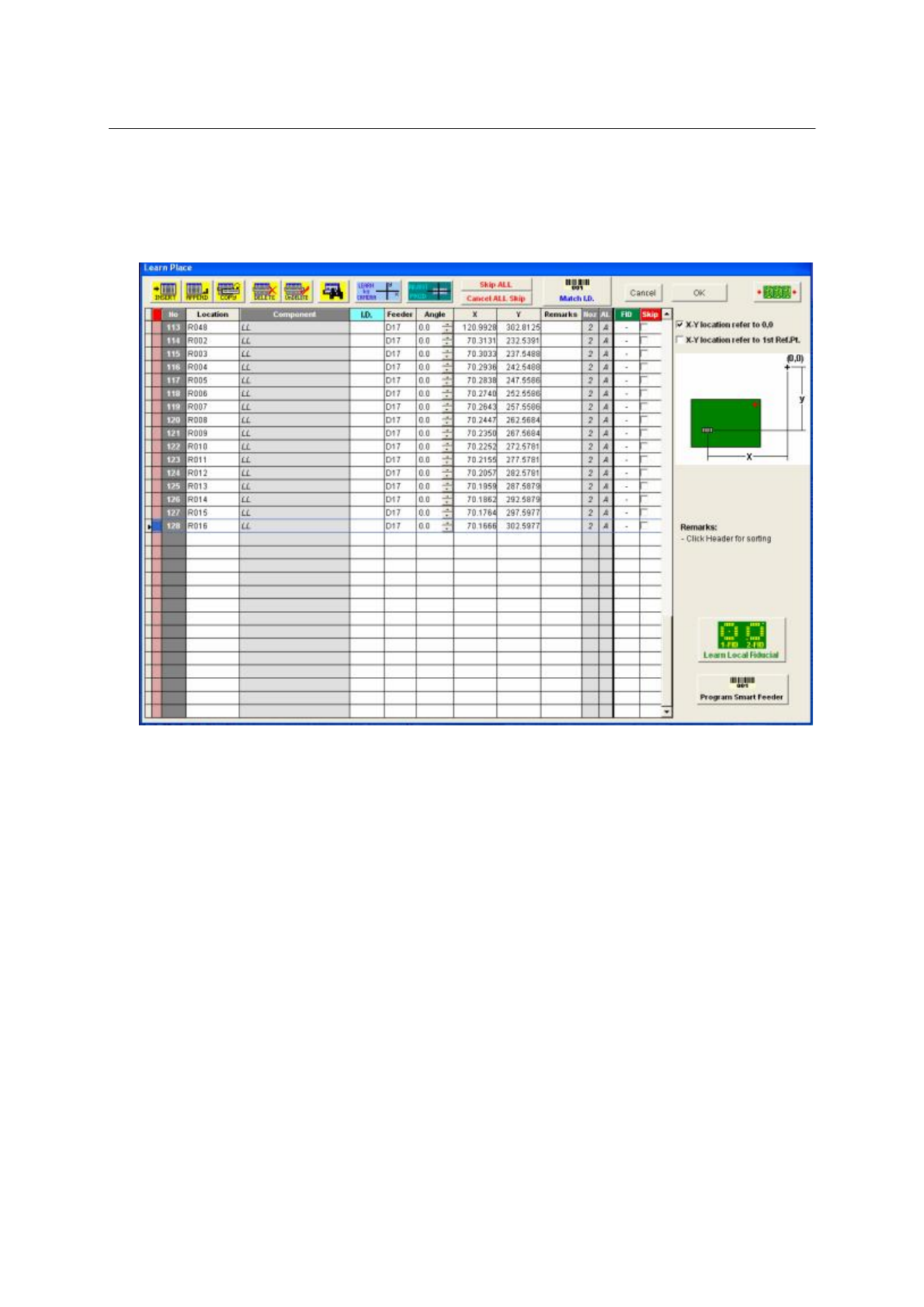

4.5设置菜单放料设置
选择这个项目进入放料设置模式，所有的元件放料记录能在此模式中进行编辑
 元件放料记录的最大编号为9999，可以在此输入所有电路板的元件信息
NO. (记录编号)
LOCATION (放料的位置名)
COMPONENT (由送料器资料复制)
I.D. (送料器I.D.)
FEEDER (由此送料器上取料)
ANGLE (元件旋转角度)
X (放料X坐标)
Y (放料Y坐标)
NOZZLE (由送料器资料复制)
ALIGN (由送料器资料复制)
Remarks (点击[Remarks]标题将可以选择将"送料器名称,ID号,角度,元件值"填充到备注
内)
SKIP (忽略放料)
备注：点击各标题可以排序。
备注：能设置增加所有放置角度偏差当点击Angle标题。
