AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 57

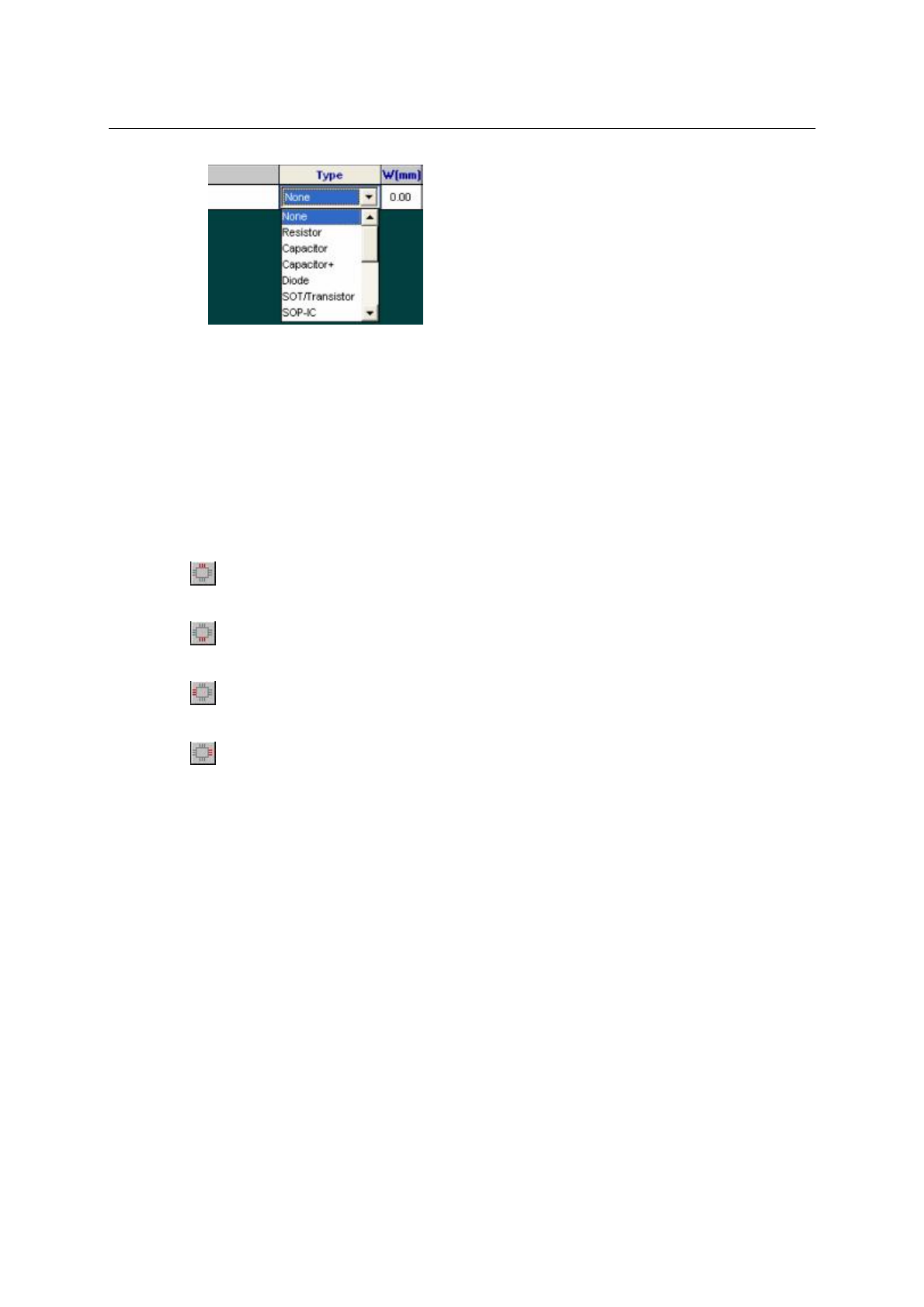

 L
元件长度（X方向）（以毫米为单位）
 W
元件宽度（Y方向）（以毫米为单位）
 Z
元件的厚度（以毫米为单位）
 Polarity
是/否具极性

上方向的引脚数目

下方向的引脚数目

左边的引脚数目

右边的引脚数目
 ICPitch
IC的脚距（以毫米为单位）
 ALIGN
对中方法
对于AlignmentG/H请参看附录P
 Speed
机头升/降速度
 Vs%
真空感应器检测的百分数
 Nozzle
吸嘴
 B/W
选择使用黑吸嘴还是白吸嘴
Light
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 58
选择光源(分前光源,后光源,前+后光源三种)
 Remark
此元件的备注
备注：标准元件库不允许修改元件库图像

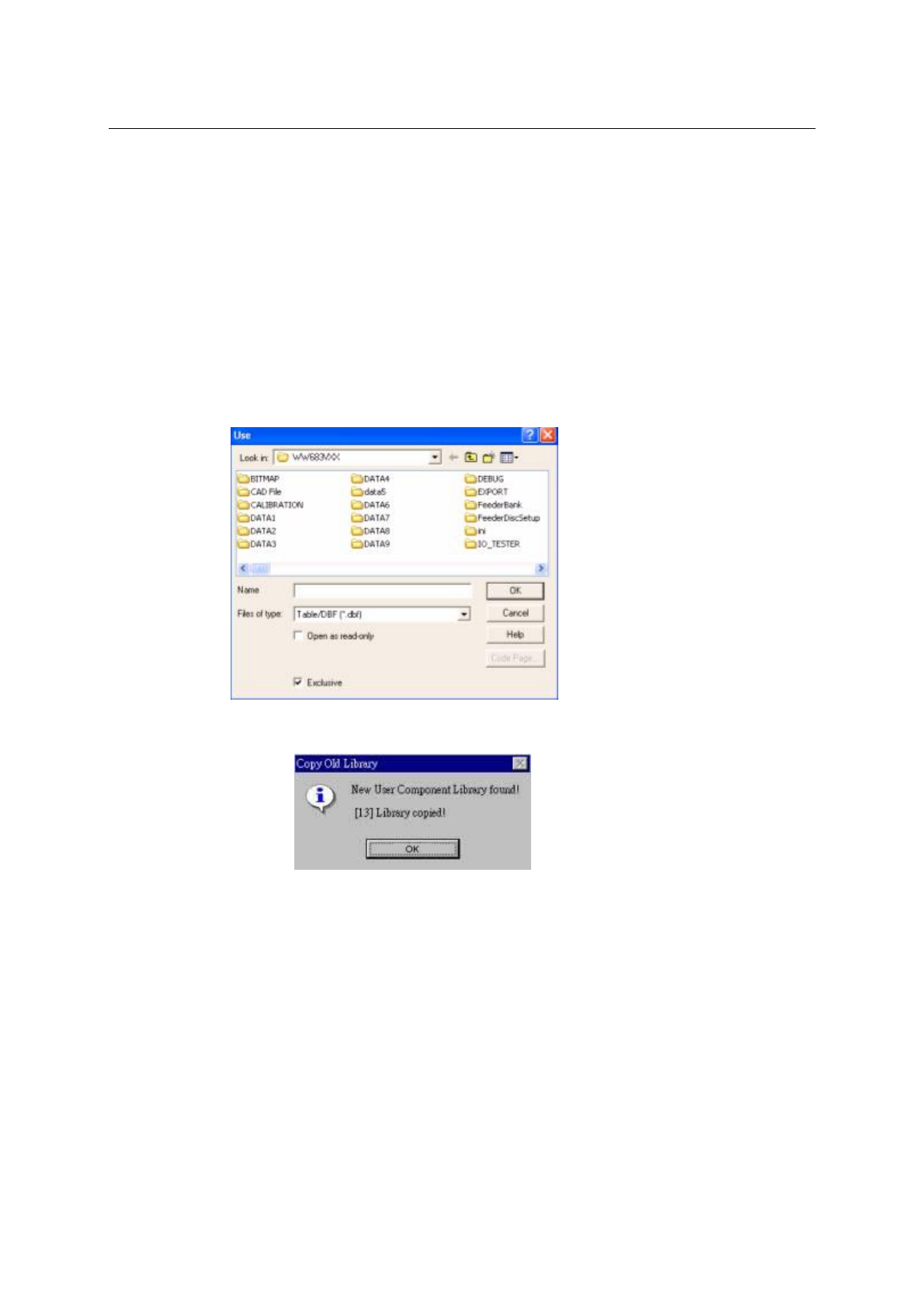

4.12.2 从旧的用户库拷贝
此模式允许你恢复旧的用户元件库（在以前建立的）
例如.从旧DOS版软件中恢复旧的用户元件库：
 选择旧DOS版软件子目录(BS390VXX)
 选择LIB.DBF文件
旧的用户元件库将被拷贝并有如下显示：
4.12.3 更新标准元件库
制造商提供一个标准元件库 (例如.R0402,R0805,R1206,….).
当设置或更新新版本的软件时，计算机将询问是否更新‘标准元件库’和‘标准点胶库’。如果你已
经更新了库文件，则不需要再次更新。
备注: 当更新新版本软件时建议同时更新库文件，因为这些库文件可以在不同软件版本中改变
4.12.4 更新标准点胶库
制造商同样为标准元件库提供一个标准点胶库
当设置或更新新版本的软件时，计算机将询问是否更新‘标准元件库’和‘标准点胶库’。如果你已
经更新了库文件，则不需要再次更新。
备注:当更新新版本软件时建议同时更新库文件，因为这些库文件可以在不同软件版本中改变
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 59
4.13设置菜单引导预置送料器坐标
选择此按键将所有的送料器预置XY坐标引导到取料设置中
