4.9设置菜单点胶设置

4.9.1 学习点胶位置

这是编辑点胶记录 (最大数目为9999)

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 47

 NO. (点胶记录编号，由计算机设置)

 LOCATION (点胶位置名)

 HEAD(点胶头)

 CODE (点胶量代码)

 TIME(ms)[适用DPx点胶器] (点胶时间（以毫秒为单位）

 VOLUME[适用MPx点胶器] (点胶量（以立方厘米为单位）

 X (X坐标点胶位置)

 Y (Y坐标点胶位置)

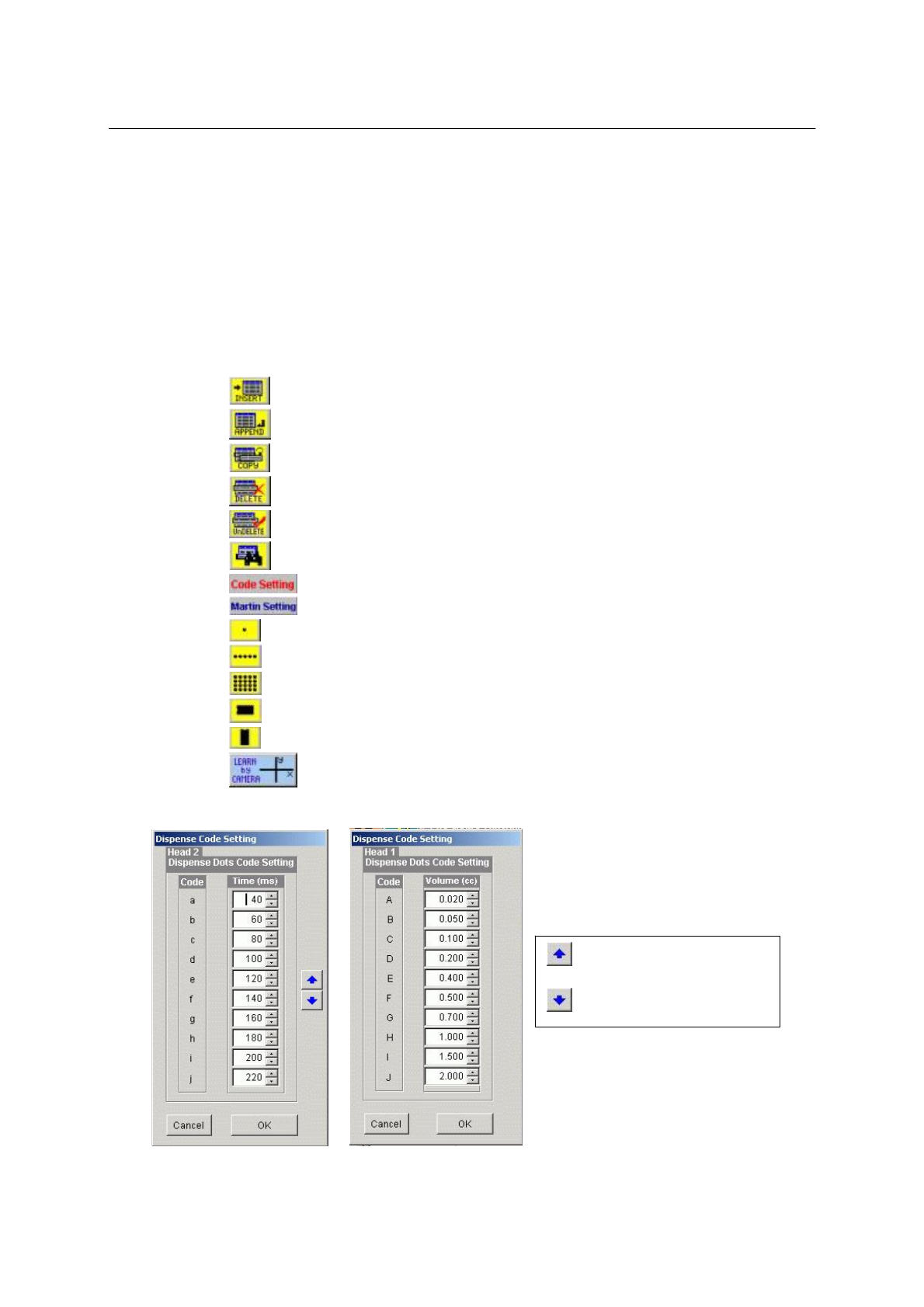

利用以下按钮来编辑点胶记录：

 点击插入记录

 点击添加记录

 点击复制记录

 点击删除记录

 点击恢复已删除的记录

 点击查找位置名

 点击修改点胶量代码的数值

 点击修改拼板点胶数量的设置(仅用于MPx点胶器)

 点击用镜头检测一个点胶位置

 点击用镜头检测直线点胶位置

 点击用镜头检测一个拼板（BGAIC）的点胶位置

 点击用镜头检测横向SOIC点胶位置

 点击用镜头检测直向SOIC点胶位置

 点击用镜头检测点胶位置

DP点胶量代码设置: MP点胶量代码设置

将所有点胶时间/量增大1%

将所有点胶时间/量减少1%

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 48

不同的PCB元件焊盘需要不同数量的‘焊锡膏’/‘SMD胶水’，需要控制点胶的定时，比较长的点胶

时间将有大量的‘焊锡膏’和‘SMD胶水’

对于编辑点胶时间，这是特别的代码，从‘A’～‘J’总共有8种不同代码，以毫秒为单位，它们都是

可调整的

可以为代码‘A’～‘J’设置/更改点胶时间为任何时候，点胶设置模式中的点胶时间/点胶量的设置将

会被自动更新

拼板点胶设置:(仅用于MPx点胶器)

这是设置拼板点胶的特殊参数

中间值

温度范围

粘度值

为了更好的设置参数，请查阅MARTIN点胶器用户手册
