AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL186
点击“Next”去下一画面.

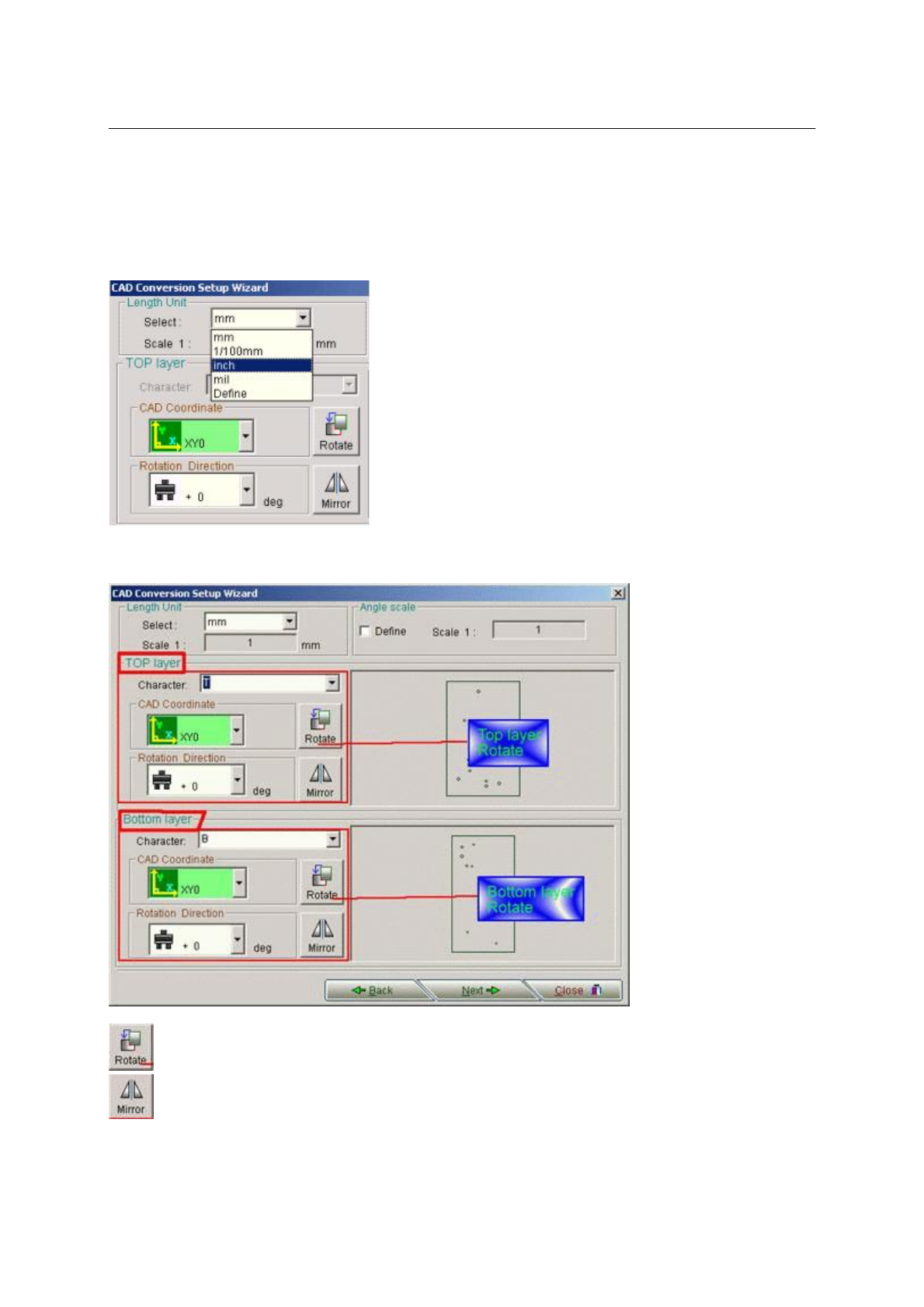

在此画面的下栏菜单可以选择CAD文件,所使用的单位(mills,mm,inch …)你也可以定义你的比例范围,万一你的
单位也不与下拉菜单一样.
在实例中为mm.
LengthUnit:可选mm,1/100mm,inch,mil,或Define自定义
如果你有顶层和底层,可以在character中指定不同的层.
程序将显示出带有元件的板的外形.
点击此按钮则逆时针旋转90°
点击此按钮则出现PCB板的反面镜像
许多CAD文件的底层都要镜像.

AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL187

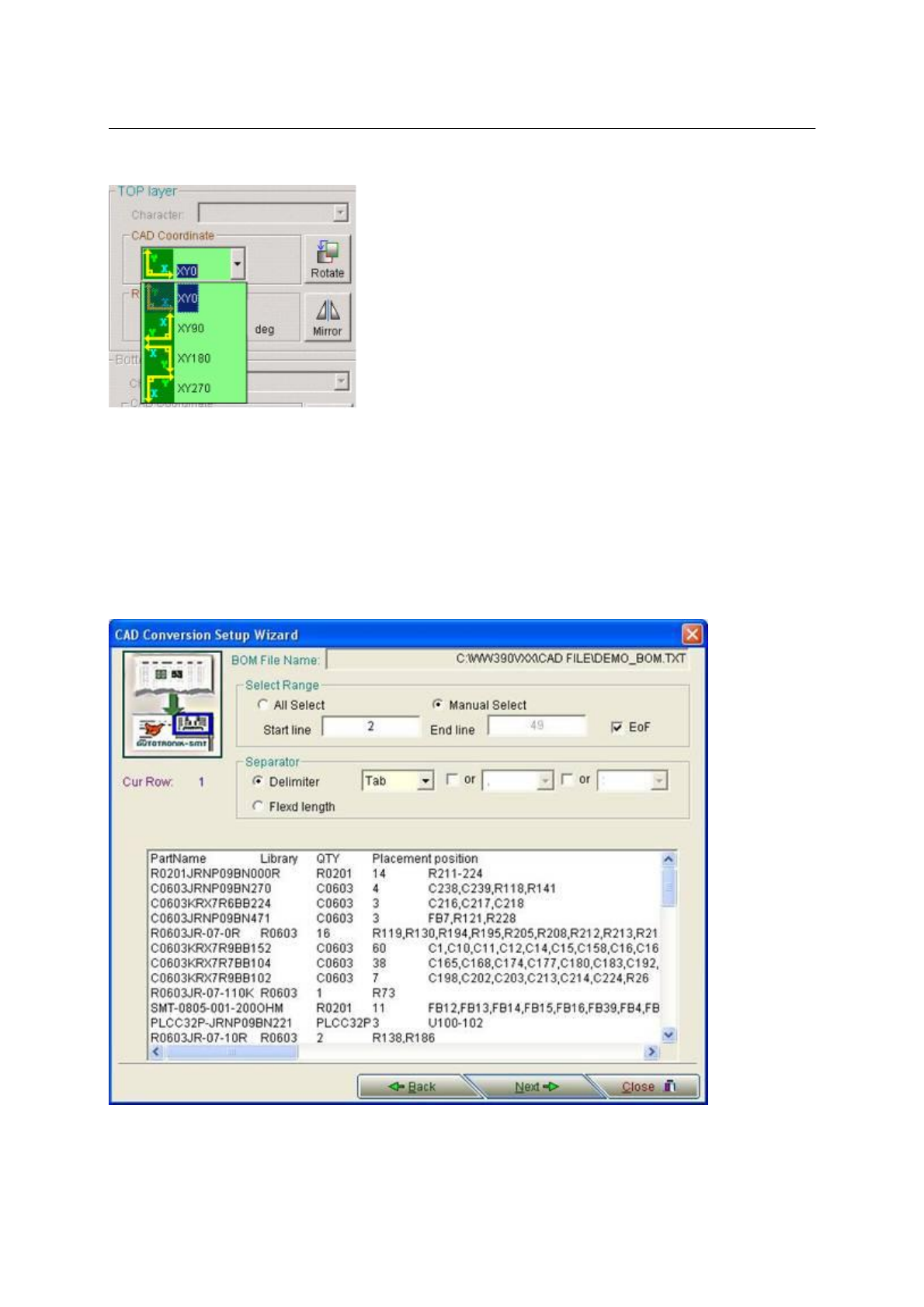

CADcoordinate可选0°,90°,180°,270°
点击“Next”按钮去下一画面.
如果你没有BOM文件载入则进入保存设置画面.
如果有BOM文件则继续设置.
在这一个画面对BOM文件所选择的开始行数和分隔符与CAD时的做法一样.
在实例中带数据的行是从第二行开始的.所以我们将”StatLine”设为2.分隔符设为”Tab”.
要注意的是BOM文件列表中的位置(参考点指示)有着不同的习惯.某一行指派位置的范围为零件名,而另一行指
派位置依靠”逗号”来隔离.
转换软件将自动检测这些习惯,并自动进行需要的动作.
点击“Next”按钮去下一画面.

AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL188

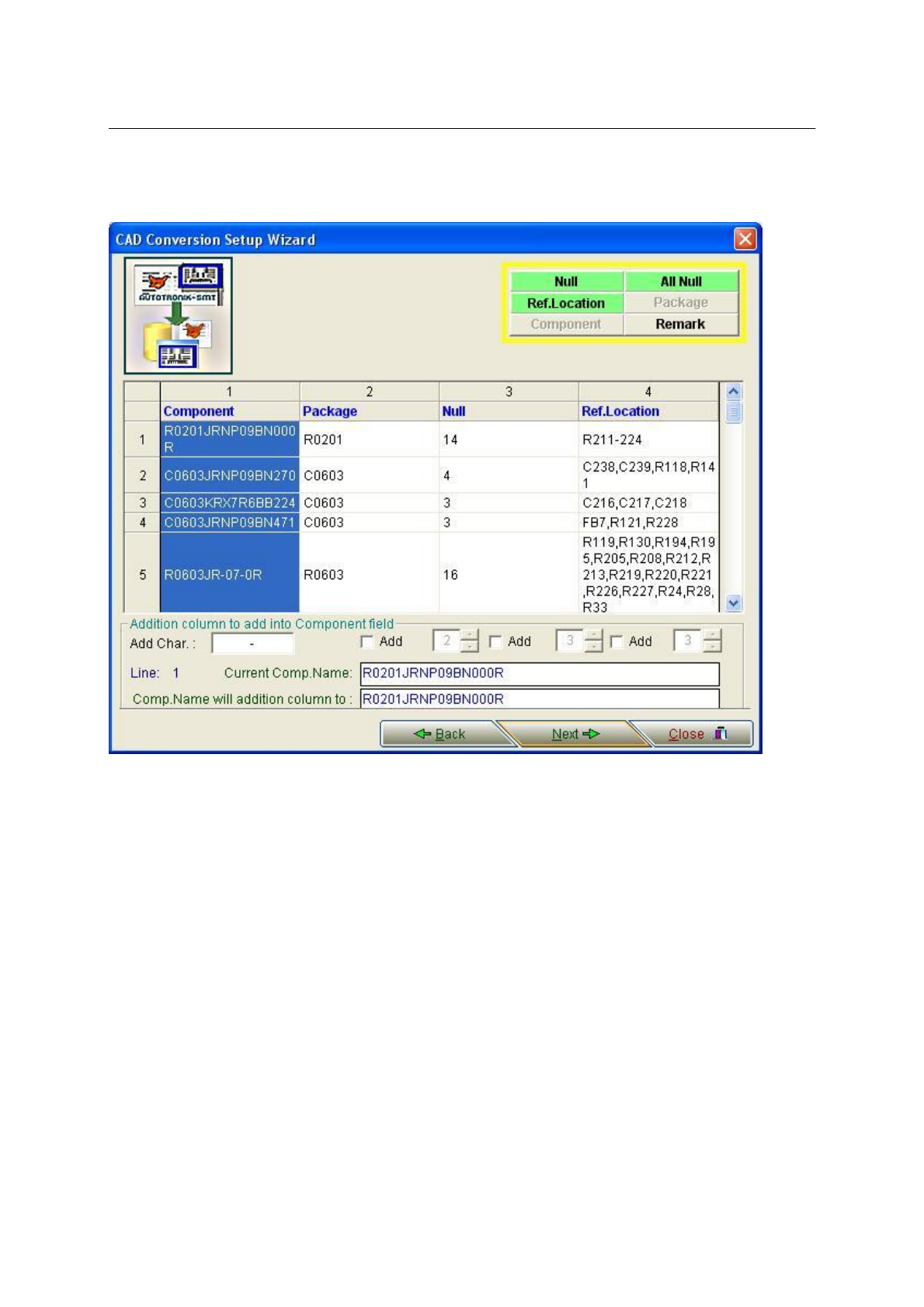

在此画面我们将对BOM文件指派不同的栏.
在实例中参考点的位置都在同一栏中,参考BOM文件你可以指派更多的栏为“Ref.Location”.
点击“Next”按钮去下一画面.
在此画面的左边有三个不同的表格.
CAD表格可以校验所有被指派的元件的位置,任何没有指派的零件类型都将在“Component”栏标为
“UNKNOWN’
在实例中仅基准点没有零件类型指派.
