4.3设置菜单送料器I.D.

请查阅附录D了解更多的送料器I.D.的用法

选择这个项目来创建或修改送料器I.D.

 点击创建新送料器I.D.

 点击修改送料器I.D.

 点击删除送料器I.D.

 点击恢复删除的送料器I.D.

 点击将扫描所有在机器上的送料器

点击"COMPONENT"或"I.D."等标题栏能进行资料排序

备注: 送料器栏指示哪一个送料器位置是被选取的，这个送料器I.D.将会出现在取料设置模式中

开启”Errormessageforfeed erswithoutI.D.如果在取料模式中没有送料器I.D.,则有错误提示

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 26

4.4设置菜单取料设置

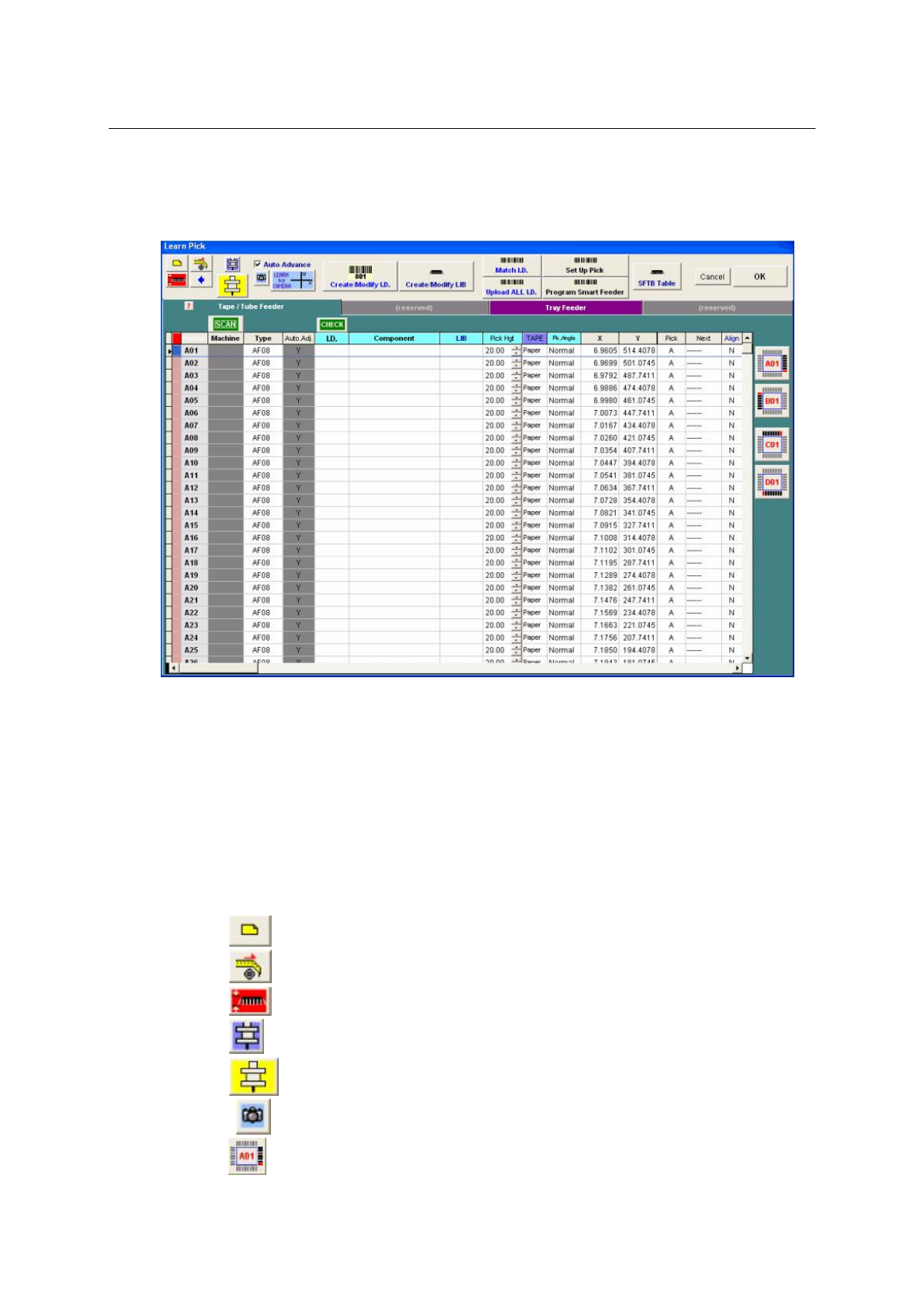

选择此按键来设计取料信息

有4种取料信息可被选择：

FeederA,B,C,D 送料器位置A01A22,B01B22,C01C22,D01D22(用于 BS380 机型)

送料器位置A01A16,B01B16,C01C16,D01D16(用于 BS390 机型)

FeederE,F 送料器位置E01E22,F01F22(仅用于 BS390 机型)

TrayFeeder 送料器位置用于QFP盘Q01Q40

ComponentTray所有的K01K20送料器名称将自动转换成Q21Q40

以下按钮能帮助你设计贴片信息：

 点击清除已选择的送料器位置信息

 点击使送料器前进一步（在检测取料位置前做这一步是十分重要的）

 点击用自动检测来检测元件的厚度

 点击将自动计算取料高度（在已经调校好默认的取料高度后）

 点击用自动检测来检测取料高度（手动调节按钮将能在0.5mm范围调节）

 点击用镜头-1来检测所有已选用的送料器取料的XY坐标

 点击自动移到 A01(或B01,C01,D01)
