AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 89

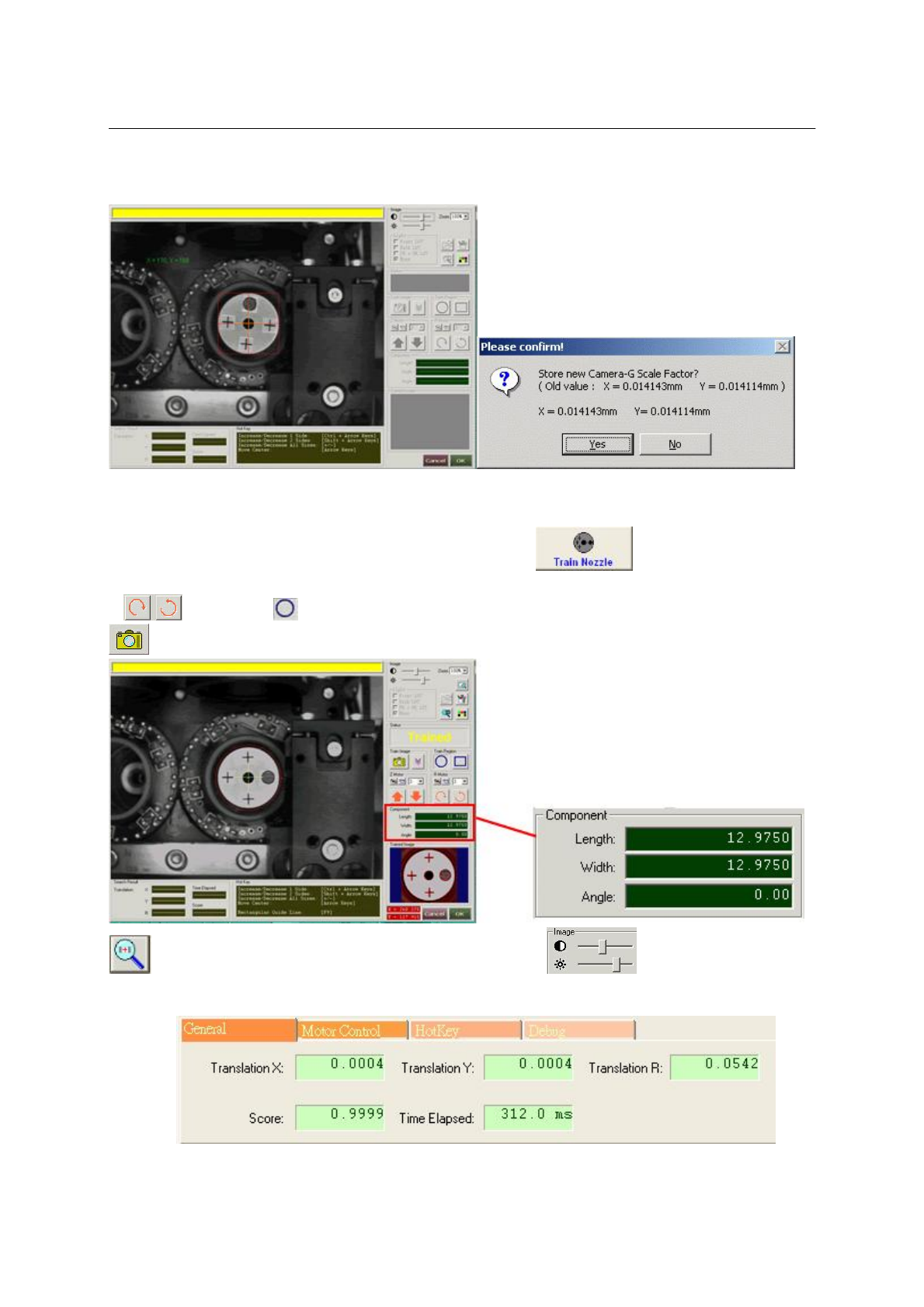

利用”田” 框选吸嘴的边缘, 以确定此框选的面积的直径就是吸嘴直径12 mm(放大倍数), 可以调节亮度和对
比度, 一般两者值都为300, 点击”ok”后请保存得到的数值.
6.1.20 E2 调校镜头 G 偏差值
a. 选择此校准后1号头将自动降下, 手动安装好调校吸嘴并点击 , 以下画面将打开
( 适用于学习新棱镜调校吸嘴(P/N: NZ-CAL02), 如果有旧的吸嘴影像则可以去” b ”)
用 转动图像, 用 框选棱镜调试吸嘴, 完成后利用SHIFT+箭头按钮将圆放大到约12.97mm, 点击
抓取图像
利用
检测抓取的图像, 在检测的时候, 应同时调整亮度和对比度 一般亮度在200-300之间, 对
比度在500-600之间,同时 Time Elapsed 应该在500-1000 之间, R 值为+/-0.01
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 90

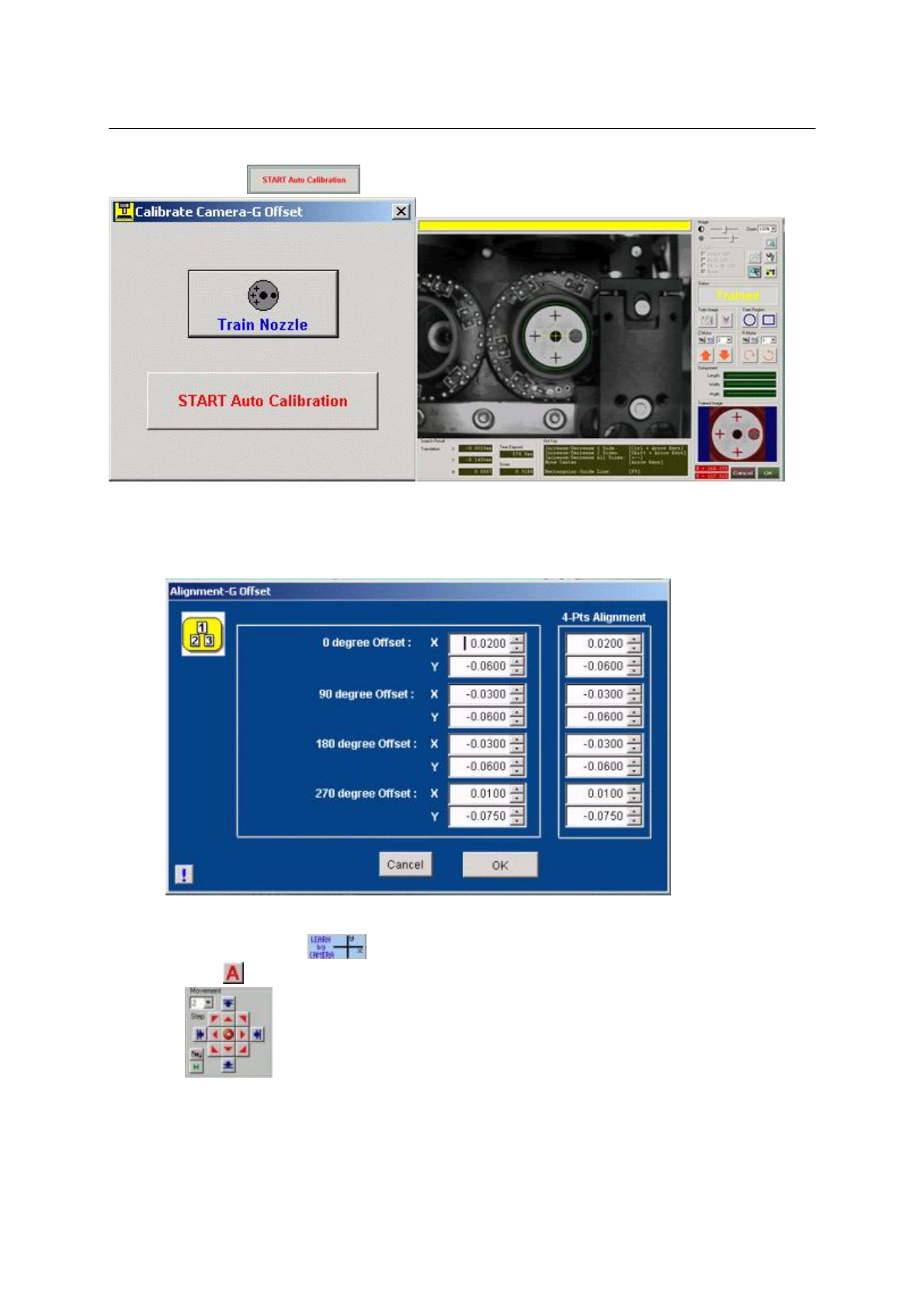

b. 在此窗口中选择 进行自动校准, 吸嘴会自动旋转360度进行影像识别.
c. 在自动校准后,请点击 “YES” 按钮进行保存
6.1.21 E3 修正中心对位 G 的偏差
1) 编一个打IC的程序
2) 打料
3) 在取料设置中点击 检查元件位置
4) 点击 标记需生产的位置
5) 移动十字坐标到实际生产位置,参考左上角的偏差值修正偏差
6) 数据纪录
AUTOTRONIKFullyAutomaticPick&PlaceMachine
USERMANUAL 91

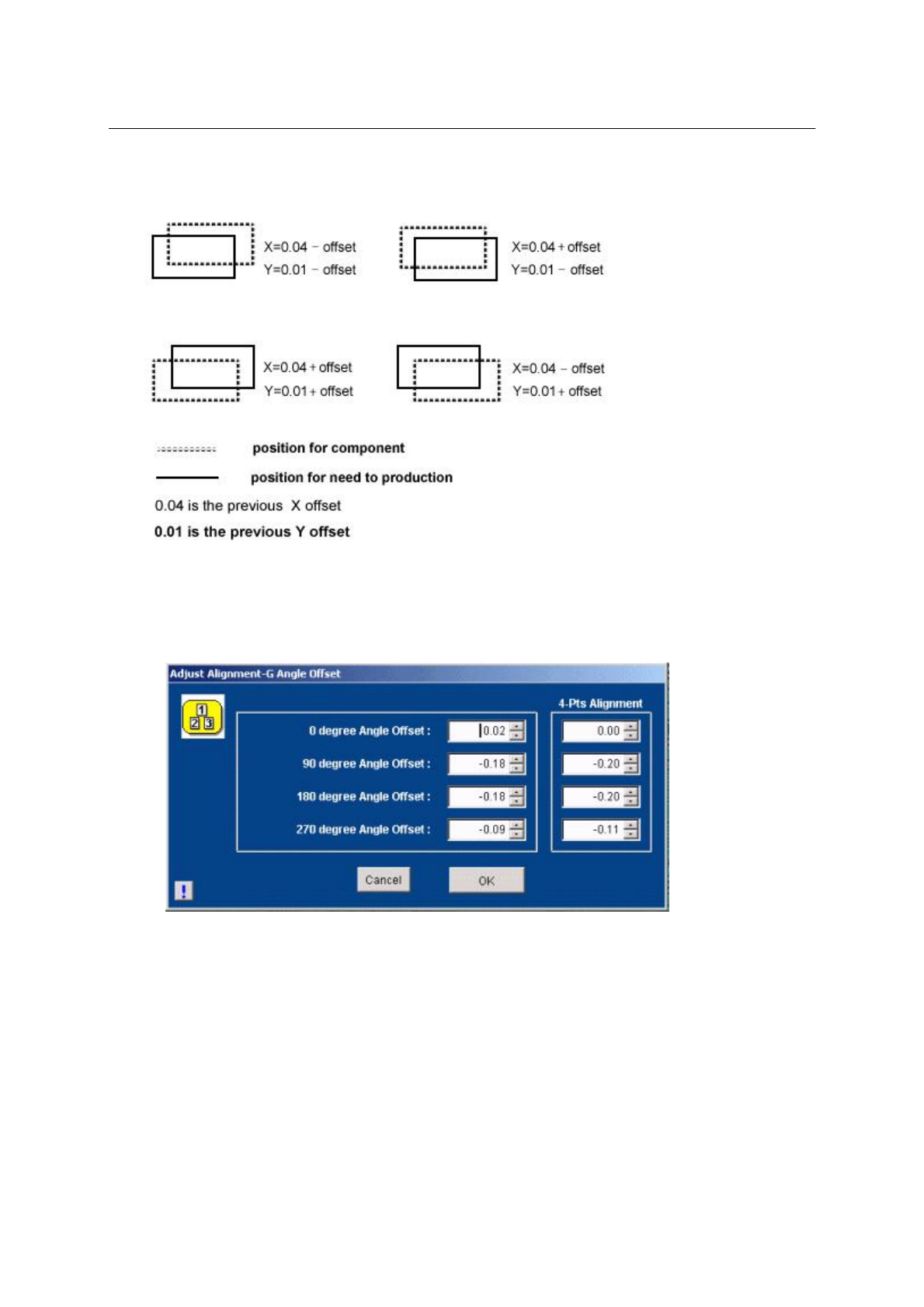

举例: (与中心对位A的偏差相反)
备注: 生产多次以便正确修正偏差.各偏差控制在+/-0.18之间
90度.180度.270度偏差值的修正可在E4.修正中心对位G的角度偏差后进行.
6.1.22 E4 修正中心对位 G 的角度偏差
这是修正中心对位G的角度偏差.可与E3.修正中心对位A的偏差同时进行.
目测IC的角度偏差,以0.09为基数进行调整.偏差不能超过1.00
顺时针调整则-0.09.逆时针调整则+0.09
当修正此角度偏差后,对应E3的90度.180度.270度偏差值调整则可不进行角度偏差修正.
6.1.23 F1 调整镜头 H 的放大倍数
请参考 E1 部分进行调校
6.1.24 F2 调校镜头 H 偏差值
请参考 E2 部分进行调校
6.1.25 F3 修正中心对位 H 的偏差
请参考 E3 部分进行调校
