AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 6

安全设备:

紧急开关:

在机器正面的右上角有一个紧急开关,当出现紧急情况,请立即按下此开关,机器将立即停止运行,而电脑

和显示器则会保持运作

胶盖开关:

当机器正在运行时,胶盖开关是启动状态,如果有人打开胶盖开关则机器自动会停止运作,此时任何软件操

作均不能进行,当我们需要进行软件检测或维护的时候,请先停止机器,然后用钥匙将胶盖开关设为

service,此时可以打开胶盖并检测软件运行,当检测完毕,请关闭胶盖,并用钥匙将胶盖开关设为normal,

以便保持胶盖开关为启动状态

标签:

以下标签位置请注意

这个在产品的外部的标签提醒 “危险电压”为（200~230伏特），可能具

有足够的幅度构成触电危险的存在。

这个标签提醒你不要进入机器, 当马达正在运动的时候, 如果你进入了机

器, 运动中物体将会伤害到您

如果对标签有任何的疑问, 请联系您的供货商,

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 7

1.0开启机器

在软件启动之前，机器需要定义零位（X,Y,Z轴的零位）:

 点击按钮开始定义零位

 点击按钮可进入诊断测试

 点击按钮可修改机器系统数据（仅供制造厂商使用）

 点击可选择所需语言，当选取后，需要退出再重新运行软件

 点击按钮可退出

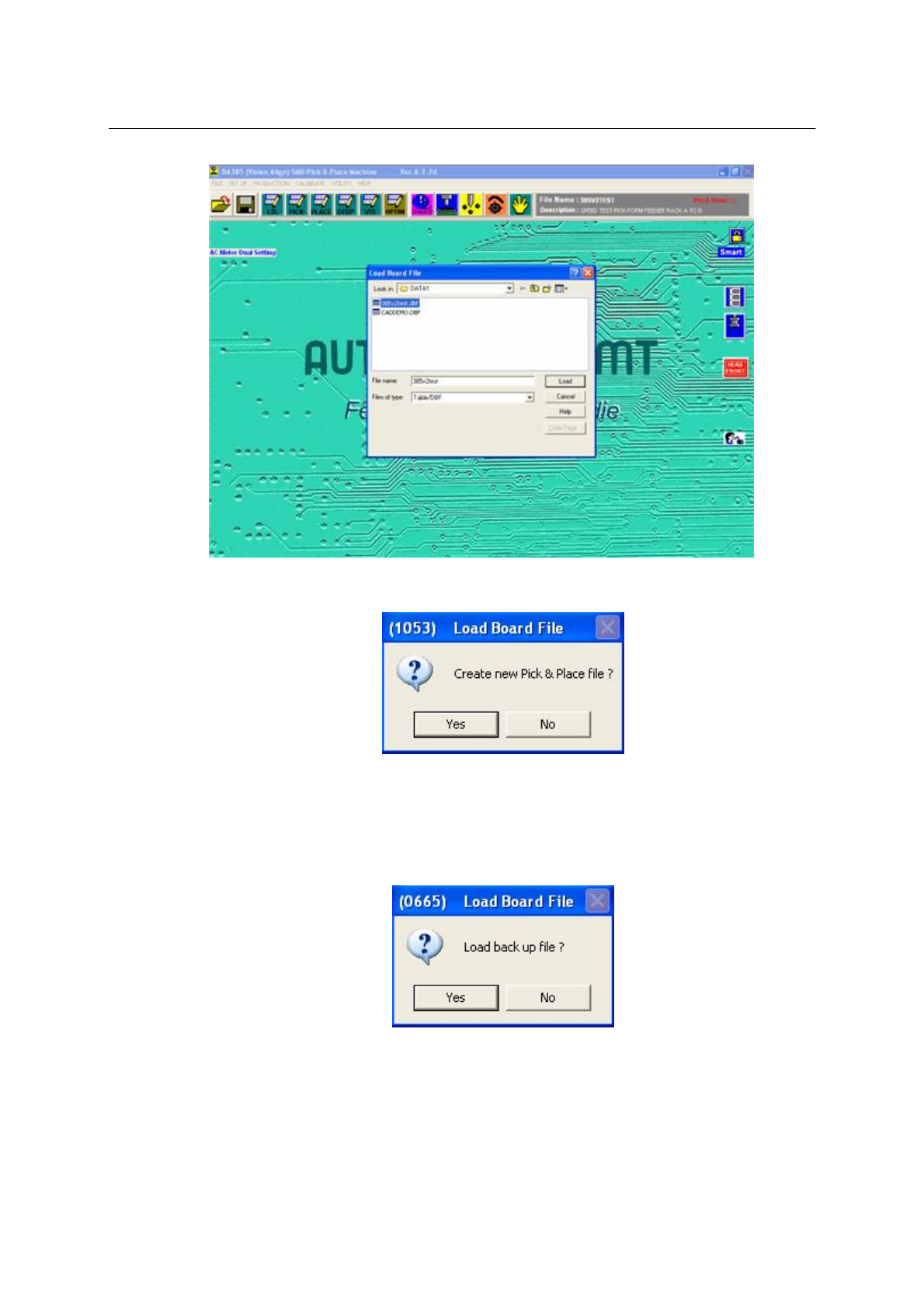

然后你可选择贴片机数据文件（所有的数据文件将被显示在一个列表框内）

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 8

或者, 点击<否>来开启一个新的贴片数据文件

如果再次选择<否>就意味这不是一个新的贴片数据文件，这时可选择是否载入最后编辑的贴片数据文

件（备份文件）。

这是十分有用的：如果你在设计一个贴片数据文件时，机器突然失去电源，你就可以做这一步来取回

那备份文件。但十分重要的是，在取回备份文件之前，必须是没有读取和新建贴片数据文件，否则，

备份文件将会丢失。

数据文件必须存储在DATA1目录，否则可能会出现错误。

DOS版本的数据文件也可选择，软件将自动进行转换。
