AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 26

4.4设置菜单取料设置

选择此按键来设计取料信息

有4种取料信息可被选择：

FeederA,B,C,D 送料器位置A01A22,B01B22,C01C22,D01D22(用于 BS380 机型)

送料器位置A01A16,B01B16,C01C16,D01D16(用于 BS390 机型)

FeederE,F 送料器位置E01E22,F01F22(仅用于 BS390 机型)

TrayFeeder 送料器位置用于QFP盘Q01Q40

ComponentTray所有的K01K20送料器名称将自动转换成Q21Q40

以下按钮能帮助你设计贴片信息：

 点击清除已选择的送料器位置信息

 点击使送料器前进一步（在检测取料位置前做这一步是十分重要的）

 点击用自动检测来检测元件的厚度

 点击将自动计算取料高度（在已经调校好默认的取料高度后）

 点击用自动检测来检测取料高度（手动调节按钮将能在0.5mm范围调节）

 点击用镜头-1来检测所有已选用的送料器取料的XY坐标

 点击自动移到 A01(或B01,C01,D01)

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 27

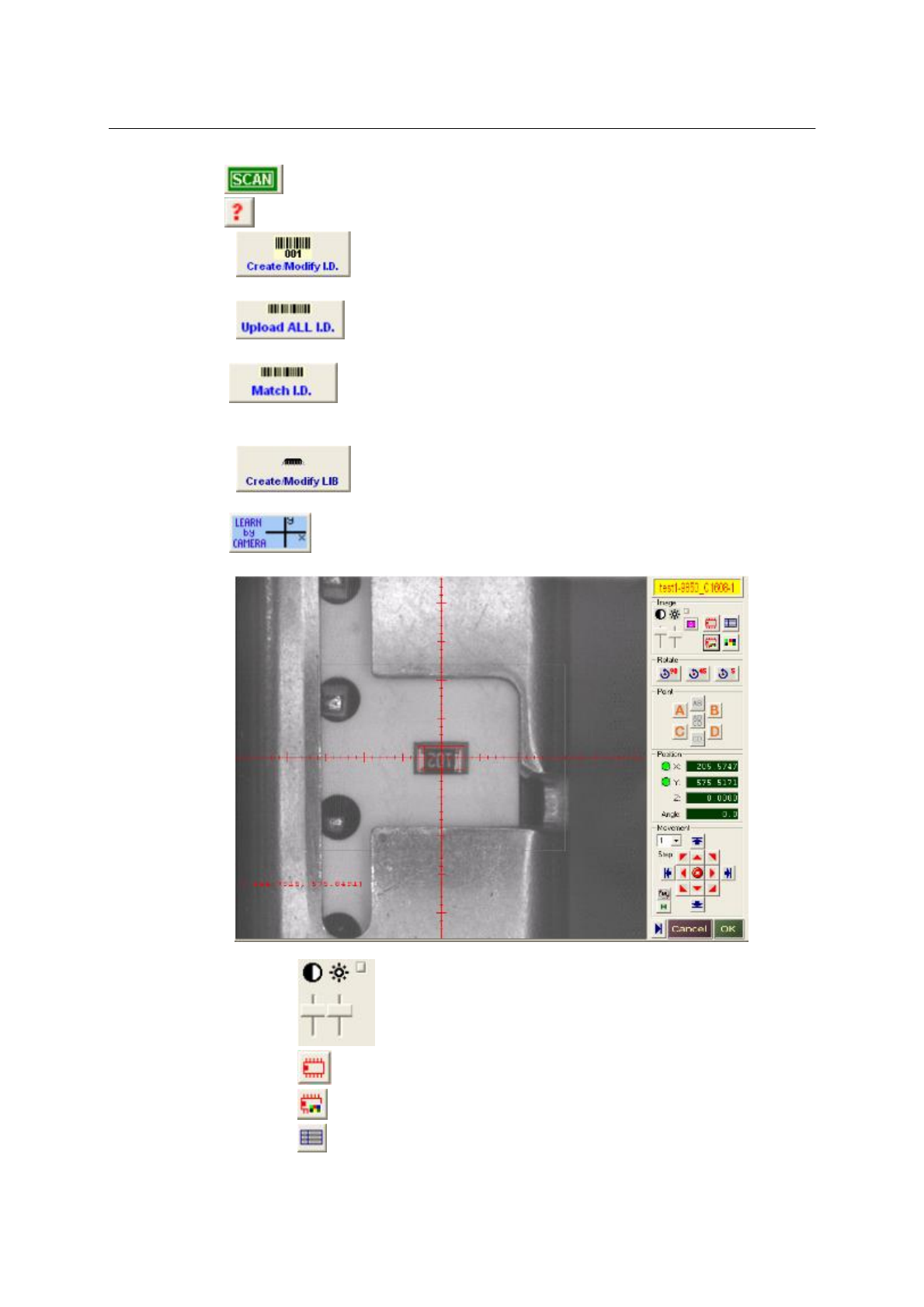

 点击将扫描所有在机器上的送料器

 点击转到下一个错误送料器

 点击新建一个新的送料器I.D.

 点击拷贝所有送料器I.D.信息到送料器I.D.处

 点击自动比较元件值和元件库并选择送料器I.D.如果元件值和元件库与某ID相

同

 点击新建一个新的元件库

 点击用镜头1来检测取料的XY坐标

(i) 使用拉杆能调整亮度和对比度

(ii) 点击开启/关闭元件外形

(iii) 点击改变元件外形颜色

(iv)点击开启/关闭文字覆盖

AUTOTRONIKFullyAutomaticPick&PlaceMachine

USERMANUAL 28

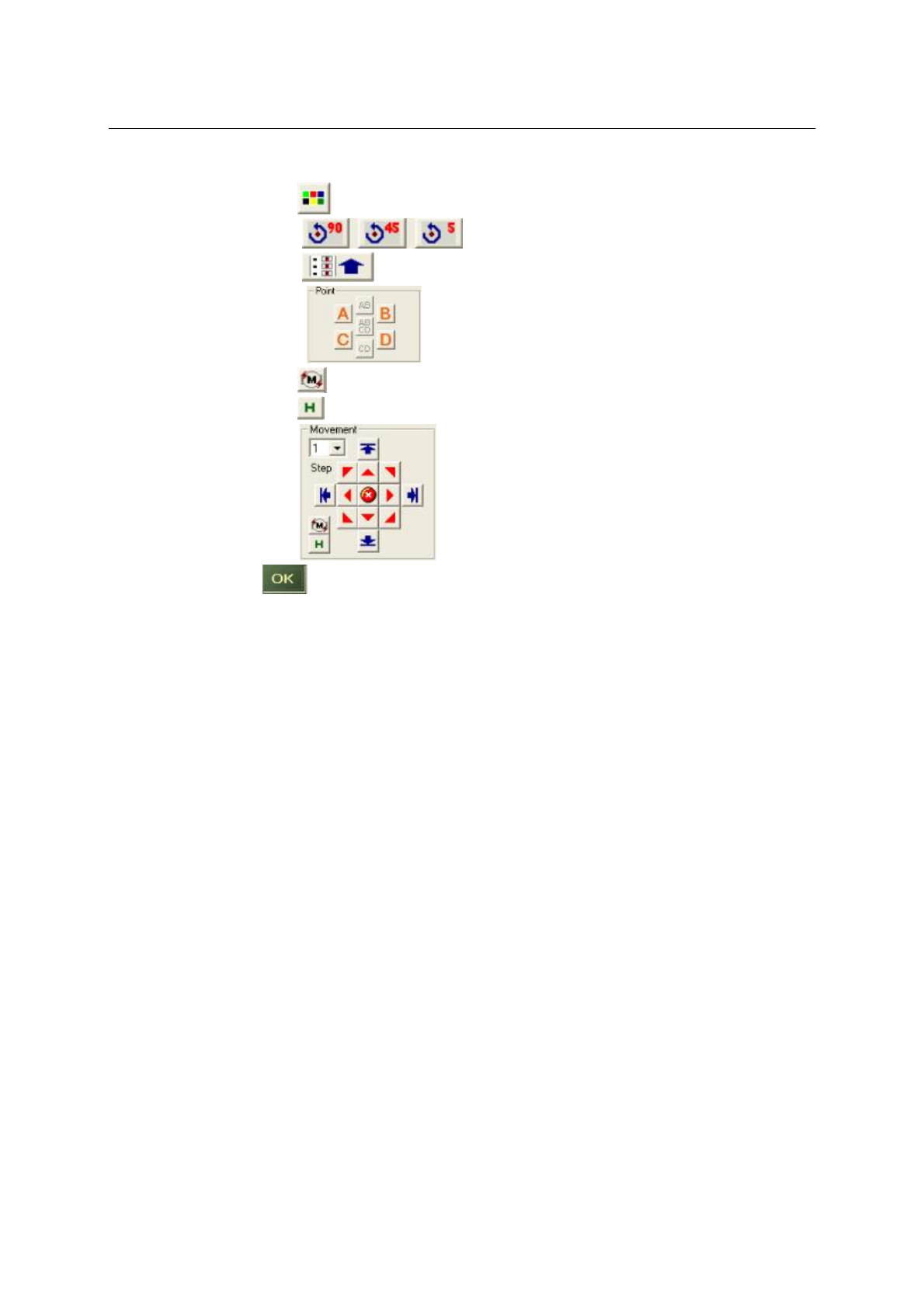

(v) 点击改变十字标记的颜色

(vi)点击在90/45/5度改变取料角度

(vii)点击使送料器前进一步

(viii) 点击找到大元件的中心(例如.SOIC,QFP,…)

(ix)点击解锁X，Y轴

(x) 点击设置马达速度为快速/慢速

(xi)点击调节十字标志到纸带的中心（不是元件的中心），然后点击

保存取料位置

备注: 在元件库中输入了元件名后，元件的外形将会在屏幕上显示出来

4.4.1 FeederA,B,C,D

FEEDER (送料器名)

TYPE (送料器类型)

Auto.Adj(自动调整拾取位置)

I.D. (送料器 I.D.)

COMPONENT (元件编号或数值)

LIB. (元件库)

PICKHGT (取料高度)

TAPE(纸带类型)

PK_ANGLE (取料角度)

X (取料X坐标)

Y (取料Y坐标)

PICK (取料方法)

NEXT (下一个送料器名)

ALIGN (对中方法)

NOZZLE (吸嘴编号)

SPEED (机头升/降速度)

Vs (真空检测)

L (元件的长度（X方向）

W (元件的宽度（Y方向）

Z (元件的厚度)

POLARITY (元件极性)
