00198674-02_UM_SX12-V3_NL.pdf - 第114页
3 Technische specificaties en modules Gebruikershandleiding SIPL ACE SX1/SX2 Machineversies V2 en V3 3.5 Afmetingen en massa Vanaf programmaversie SR.713.1 Editie 12- 2020 114 3.5.3 Hoogte van de opengeklapte beschermkap…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.5 Afmetingen en massa
113
3.5.2 Afmetingen
3.5.2.1 Afmetingen van de SX1/SX2-bestukautomaat
3

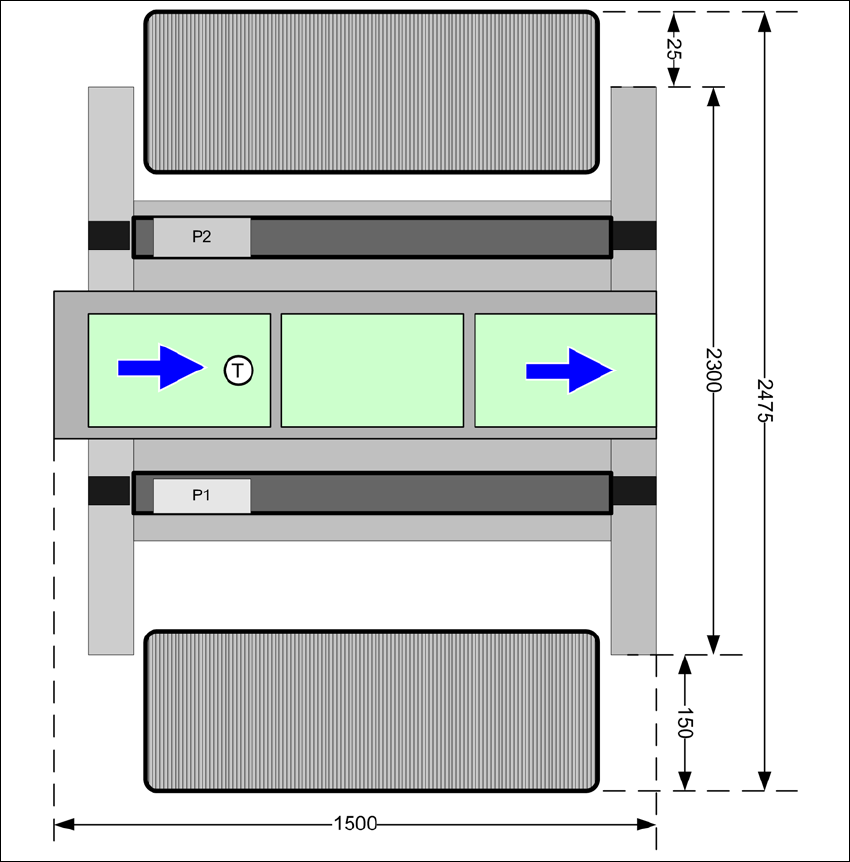

Afb. 3.5 - 1 Afmetingen van de SX1/SX2-bestukautomaat (één componentenwagen binnen, één componentenwa-
gen buiten)
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.5 Afmetingen en massa Vanaf programmaversie SR.713.1 Editie 12-2020
114
3.5.3 Hoogte van de opengeklapte beschermkap
3

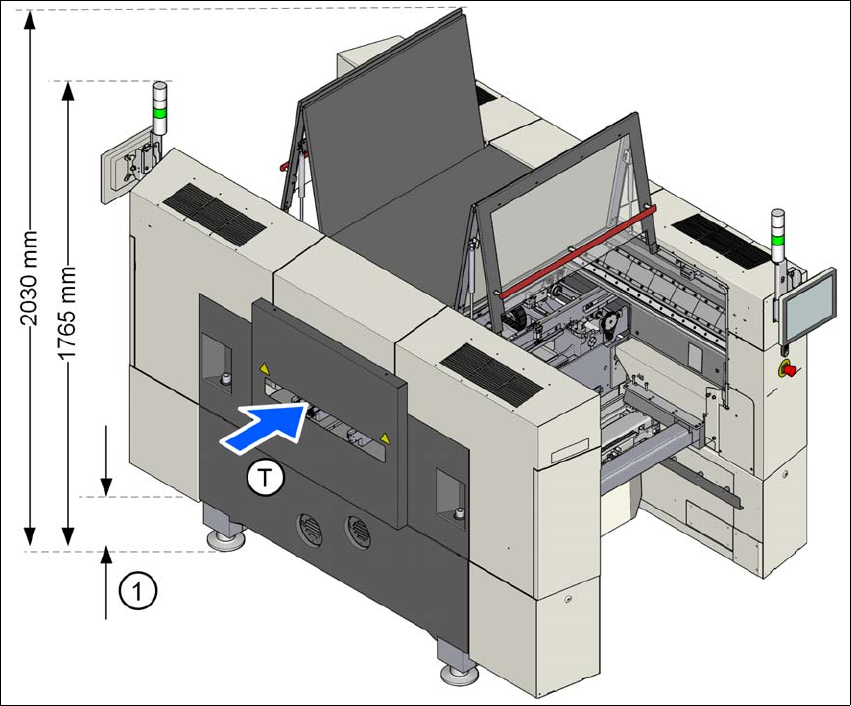

Afb. 3.5 - 2 Hoogte van de opengeklapte beschermkap - afmetingen in mm
De vermelde maten hebben betrekking op een maximale transporthoogte voor printplaten van
950 mm.
(1) De hoogte varieert naar gelang de geconfigureerde transporthoogte voor printplaten.
– bij een printplaat-transporthoogte van 900 mm = 120 mm ± 15 mm
– bij een printplaat-transporthoogte van 930 mm = 150 mm ± 15 mm
– bij een printplaat-transporthoogte van 950 mm = 170 mm ± 15 mm
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.5 Afmetingen en massa
115
3.5.4 Rangeerradii van de componentenwagen bij de SIPLACE SX1/SX2
3
Afb. 3.5 - 3 Rangeerradii van de componentenwagen bij bestukautomaat SX1/SX2
Rangeerradii R van de componentenwagens in een SX1/SX2-bestukautomaat bedragen:
3
3
Stelplaats 1 (buiten) Stelplaats 2 (binnen)
Rangeerradius R
760 mm 760 mm
Afstand L1: van de hartlijn
van de machine tot de bui-
tenzijde van de componen-
tenwagen
1300 mm 1175 mm
Afstand L2: Van het hart van
de machine tot de wand
2060 mm 1935 mm
