Gebruikershandleiding S IPLACE SX1/SX2 Machinever sies V2 en V3 3 Technische specificaties en modules Vanaf programmaversie SR.713.1 Editie 12-2020 3.10 X-toevoermodul e 171 3.10.6.2 V eiligheidinstructies 3.10.6.3 T ech…
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.10 X-toevoermodule Vanaf programmaversie SR.713.1 Editie 12-2020
170
3.10.6 SIPLACE PowerConnector X [krachtsteker]
Artikelnummer 00141420-xx SIPLACE PowerConnector X [krachtsteker]
3

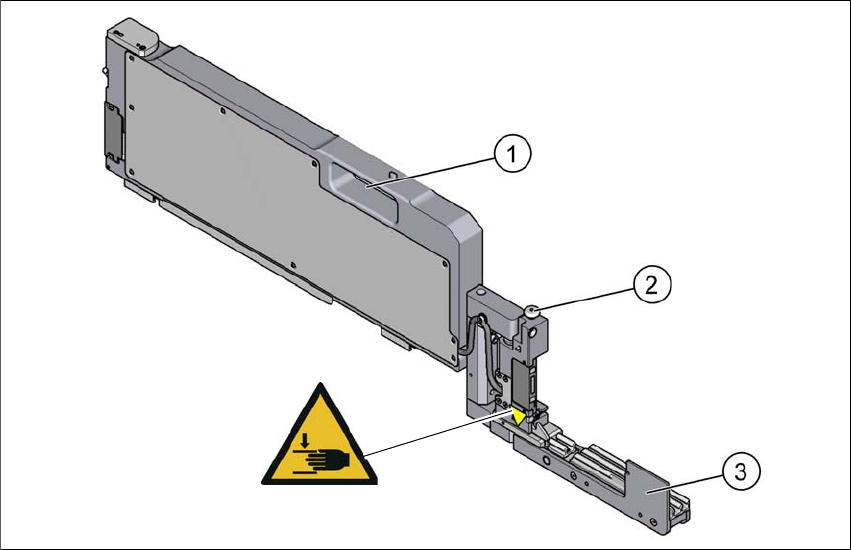

Afb. 3.10 - 9 SIPLACE PowerConnector X [krachtsteker]
(1) Greep
(2) Ontgrendelknop voor de schoren en de transporteur
(3) Stelpoten (in arbeidspositie)
post W 024, artikelnummer 03155346-01
3.10.6.1 Beschrijving
Met behulp van de "SIPLACE PowerConnector X" kunt u – zonder de productie tot stoppen te
brengen – de oorzaken van fouten opsporen en wegnemen als die zich mochten voordien in SI-
PLACE X-toevoermodules.
U treft een gedetailleerde beschrijving aan in de gebruikershandleiding
SIPLACE PowerConnector X [artikelnummer00198772-01-xx.]
W 024
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 3 Technische specificaties en modules
Vanaf programmaversie SR.713.1 Editie 12-2020 3.10 X-toevoermodule
171
3.10.6.2 Veiligheidinstructies
3.10.6.3 Technische specificaties
3
3
3
3
Waarschuwing voor handletsel
Bij het inklappen van de schoren tot in de parkeerstand bestaat het
gevaar dat u uw handen verwondt.
Steek bij het inklappen van de schoren uw hand niet tussen de
schoor en de
SIPLACE PowerConnector X.
Lengte 648,4 mm (ingeklapt)
866,9 mm (uitgeklapt)
Breedte 34,4 mm
Hoogte 188,4 mm
Bezette stelplaatsen 3
Massa 3,2 kg
3 Technische specificaties en modules Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
3.11 Componentenwagen Vanaf programmaversie SR.713.1 Editie 12-2020
172
3.11 Componentenwagen
Artikelnummer 00519922-xx Componentenwagen SIPLACE SX1/SX2 met 60 sporen
Artikelnummer 00519722-xx Componentenwagen SIPLACE SX1/SX2 met 30 sporen
Op een bestukautomaat van het type SIPLACE SX1/SX2 kunnen twee componentenwagens SI-
PLACE SX1/SX2 met elk 60 sporen indokken. Is op een stelplaats al de WPC5/WPC6 geplaatst?
Dat kunt u gebruik maken van een componentenwagen met 30 sporen op de resterende stel-
plaats.
3

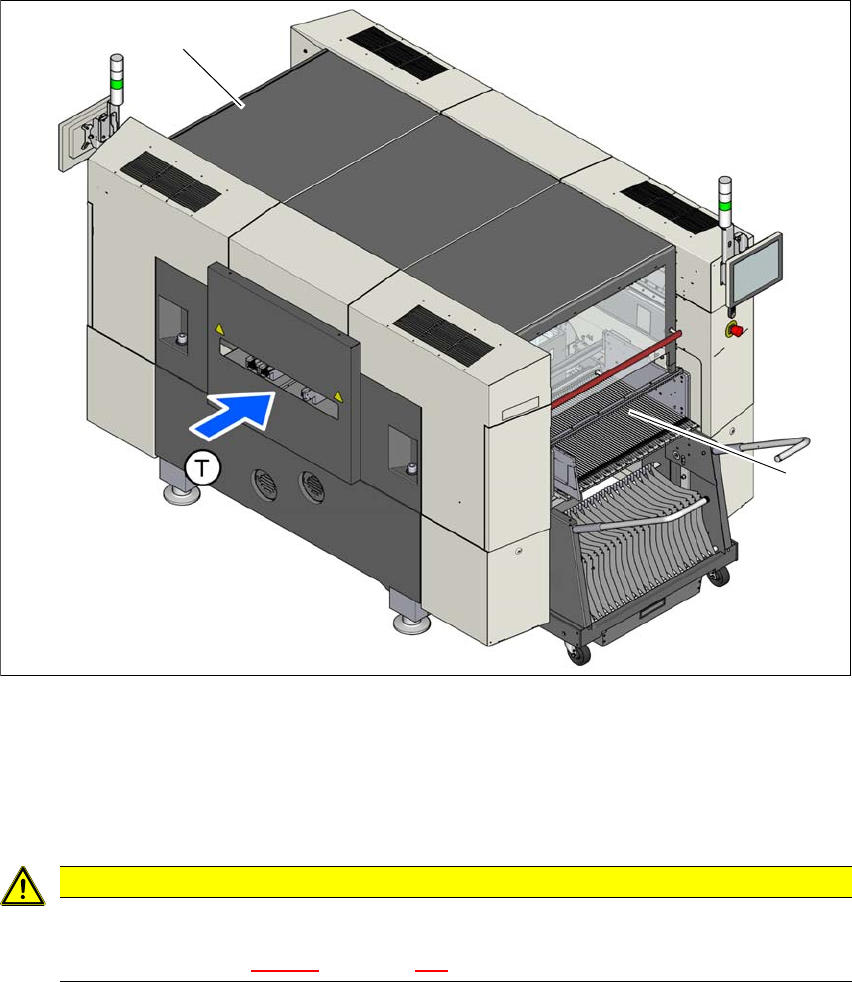

Afb. 3.11 - 1 Stelplaatsen voor componentenwagens, SIPLACE SX1/SX2
(1) Stelplaats 1
(2) Stelplaats 2
(T) Printplaat-transportrichting
3
WEES VOORZICHTIG
De componentenwagens van de SIPLACE SX1/SX2 mogen uitsluitend indokken op stel-
plaatsen waar de intrekvoorziening van de SIPLACE-bestukautomaat SX1/SX2 is geïn-
stalleerd (afbeelding 5.15 - 4
, bladzijde 287).
(2)
(1)
