Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.2 Waarschuwende opschriften
57
2.2.9 Waarschuwende opschriften op de SIPLACE SpeedStar C&P20 P
2
2

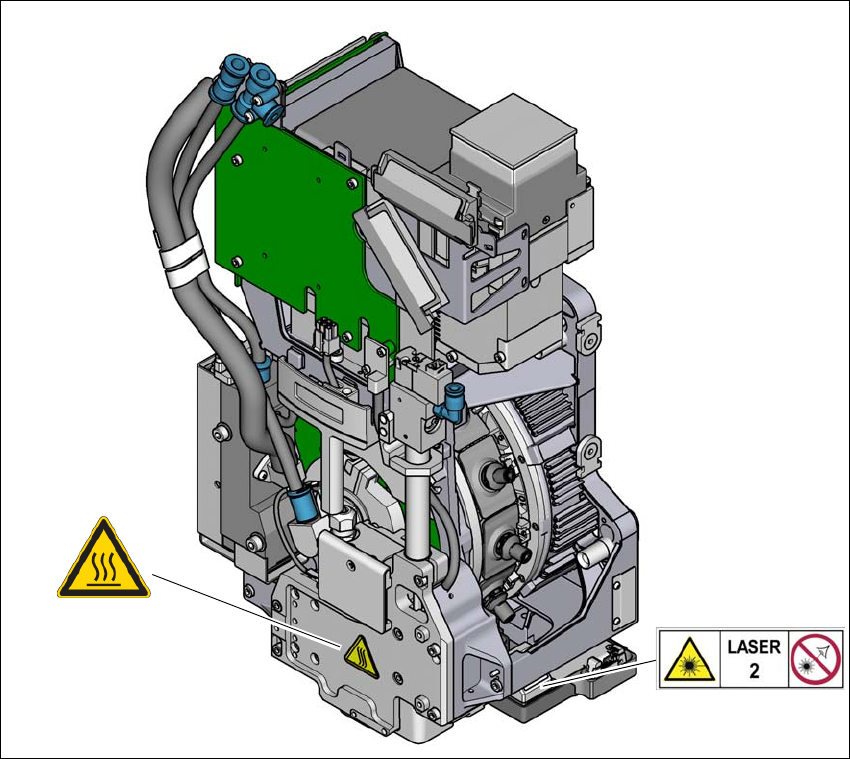

Afb. 2.2 - 12 Waarschuwende opschriften op de SIPLACE SpeedStar C&P20 P
(1) Opschrift met temperatuurwenk, artikelnummer03031926-01
(2) Behuizing van de stermotor
(3) Greep
Post W Laserklasse 2, artikelnummer 03134118-01
WENK
Uitsluitend bij toepassing van de SIPLACE SX1/SX2 V2
U treft bestukkop SIPLACE SpeedStar C&P20 P uitsluitend aan op een bestukautomaat
van het type SIPLACE SX1/SX2 V2.
(1)
W Laser Klasse 2
(2)
(3)
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.2 Waarschuwende opschriften Vanaf programmaversie SR.713.1 Editie 12/2020
58
2.2.9.1 Hoge temperaturen bij de SIPLACEC&P20 P
2
Post 1 op afbeelding 2.2 - 12, bladzijde 57 (aantal per SIPLACE C&P20 P: 1)
2.2.9.2 Laserklasse 2 op de componentensensor
2
Post W Laserklasse 2 op afbeelding2.2 - 12, bladzijde 57, artikelnummer 03134118-01 (aantal per
bestukkop C&P20 P: 1)
2
Hoge temperaturen bij de SIPLACE C&P20 P tijdens continubedrijf
Gevaar voor verbranding door hoge temperaturen!
De behuizing van de stermotor en de greep op de bestukkop kunnen hoge
oppervlaktetemperaturen bereiken, in het bijzonder tijdens continubedrijf en
bij omgevingstemperaturen van meer dan 22 °C.
Wees voorzichtig bij het aanraken van machineonderdelen.
2
2
2
LASERSTRALING
Laserklasse 2
Conform de norm IEC 60825-1:2014
Kijk niet in de straal laserlicht!
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.2 Waarschuwende opschriften
59
2.2.10 Waarschuwende opschriften op de SIPLACE MultiStar CPP
2
Afb. 2.2 - 13 Waarschuwende opschriften op de SIPLACE MultiStar CPP
(1) Opschrift met temperatuurwenk, artikelnummer03031926-01
Post Laserkenmerk - Risicoklasse 2, artikelnummer 03155298-01
(1)
Laserkenmerk
Risicoklasse 2
