Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.2 Infrastructurele voorzieningen op de plaats van opstelling
197
4
4.2.3.2 Controleren van de elektrische energievoorziening
Controleer of de elektrische energievoorziening overeenstemt met de voorgeschreven machi-
nespecificaties (zie de tabel in paragraaf 3.4
, bladzijde 109).
4
GEVAAR
Levensgevaarlijke spanningen onder de afdekplaten van de veiligheidafschakelfunctie
(veiligheid-leidingscheidingschakelaar)!
Onder de afdekplaten bevinden zich componenten, die ook in uitgeschakelde toestand
van de bestukautomaat en bij uitgetrokken netsteker gedurende enige tijd nog levensge-
vaarlijke elektrische spanningen kunnen voeren. Wacht na het uitnemen van de netsteker
ten minste vijf minuten zodat de condensatoren de tijd hebben zich te ontladen.
Open nimmer de afdekplaten
Uitsluitend onderhoudsmonteurs van ASM Assembly Systems GmbH&Co.KG resp.
bij ASM geschoolde onderhoudsmonteurs van de formele gebruiker mogen werk-
zaamheden uitvoeren aan de elektrotechnische installatie, aan de voeding ervan en
aan de veiligheidafschakelfunctie (veiliigheid-leidingscheidingschakelaar).
WENK
Piekbelasting van de elektrische energievoorziening
Door technische aspecten bepaald treden piekbelastingen op in de elektrische energie-
voorziening.
Stem voorts bij gelegenheid ook de impedantie van het elektriciteitnet af met uw elek-
triciteitsdistributiebedrijf.
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.2 Infrastructurele voorzieningen op de plaats van opstelling Vanaf programmaversie SR.713.1 Editie 12-2020
198
4.2.3.3 Elektrische energievoorziening - Netspecificatie
Voor de netaansluitkabel van de bestukautomaat zijn onderstaande configuraties mogelijk:
(1) Zonder
netaansluitkabel
(2) 5 x 4 mm² MET CEE-steker, rood 16 A (conform de norm IEC 60309),
voor een netspanning van 3 x 380 V~ tot 3 x 415 V~ ±10%, bij een netfrequentie van 50 Hz
of 60 Hz
(3) 5 x 4 mm² ZONDER steker, voor een netspanning van 3 x 200 V~ tot 3 x 220 V~ ±10%; bij
een netfrequentie van 50 Hz of 60 Hz, of een netspanning van 3 x 380 V~ tot 3 x 415 V~
±10%, bij een netfrequentie van 50 Hz of 60 Hz
De kleurcodering van de leidingaders hangt af van het land waar de formele gebruiker van de ma-
chine-installatie die machine zal gaan inzetten.
4
4
WAARSCHUWING
Doorsnede en lengte van de netaansluitkabel
De doorsnede en de lengte van de netaansluitkabel hebben invloed op de kortsluitstroom-
belastbaarheid (SCCR: Short Circuit Current Rating) van de
bestukautomaat.
Gaat u de netaansluitkabel vervangen? Dan mag u noch de aderdoorsnede verhogen
noch de lengte van de kabel inkorten.
WAARSCHUWING
Eenduidige aanduiding van de elektrische leidingen!
De elektrische leidingen tot elke afzonderlijke bestukautomaat en naar de geïnstalleerde
optionele voorzieningen moeten eenduidig worden voorzien van een aanduiding. Laat de
kabel zonder enige kans op twijfel toewijzen aan de verschillende machine(delen).
Van toepassing zijn de geldende voorschriften in het land waar de bestukautomaat
feitelijk wordt gebruikt.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.2 Infrastructurele voorzieningen op de plaats van opstelling
199
4.2.3.4 Netaansluiting - ZONDER netaansluitkabel (configuratie 1)
De bestukautomaat wordt geleverd ZONDER een netaansluitkabel. De netaansluitkabel wordt
aangesloten op de netaansluitklemmen (X94) in de lade met de voedingmodule.
4
4
4

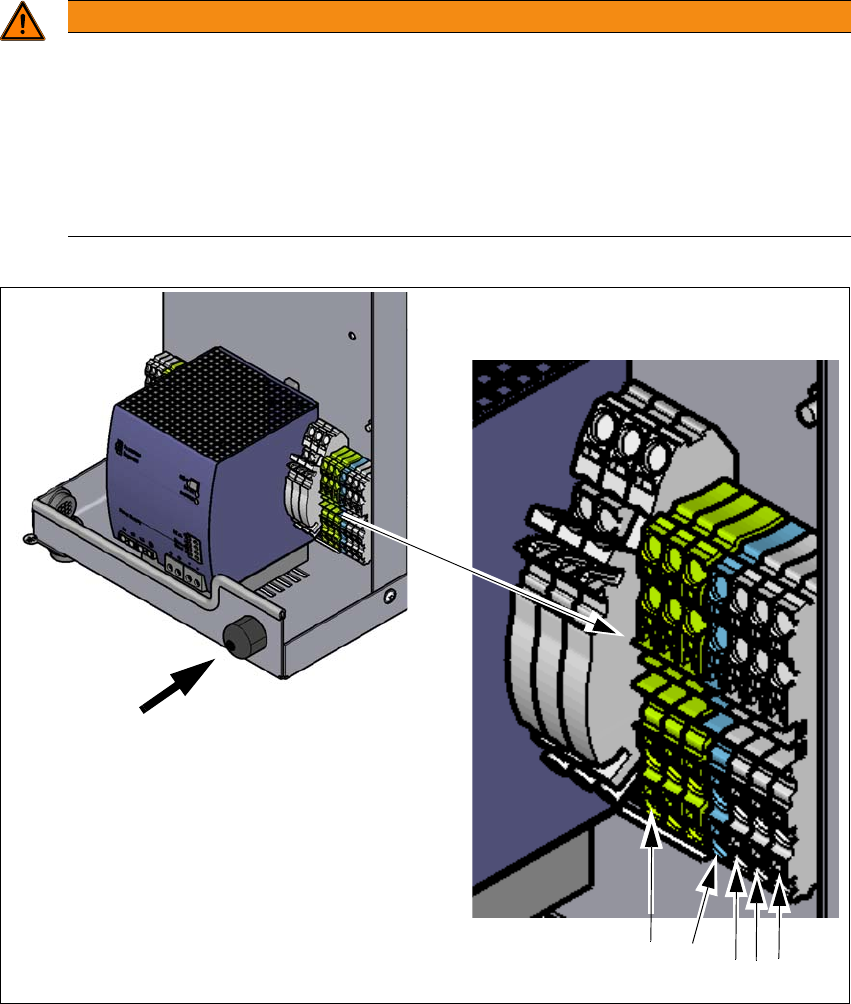

Afb. 4.2 - 4 Klemmenbord voor het aansluiten van de netaansluitkabel
(1) Netaansluitklemmen (X94) voor een netaansluitkabels met aders voor L1, L2, L2, N en PE.
De aansluitklemmen zijn gedimensioneerd voor een aderdoorsnede van 4 mm².
WAARSCHUWING
Laat de netaansluitkabel uitsluitend door een elektricien aansluiten.
Uitsluitend een elektricien mag de netaansluitkabel aansluiten op de machine. Een elek-
tricien is iemand die een passende vakopleiding heeft gevolgd en die beschikt over de
nodige kennis en ervaring. Zo kan hij gevaren onderkennen en vermijden die het gevolg
zijn van het werken met elektriciteit.
Van toepassing zijn de geldende voorschriften in het land waar de bestukautomaat
feitelijk wordt gebruikt.
(2)
(1)
L1
L2
L3
N
PE
