2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
90
2.6.4.2 NOOD/STOP activeren
U kunt in geval van problemen kunt u uw bestukautomaat SIPLACE SX1/SX2 tot stoppen brengen
door op de NOOD/STOP-druktoets te drukken.
Een NOOD/STOP kan worden ingeleid door:
– op een NOOD/STOP-druktoets van de bestukautomaat te drukken
In dit geval spreek de veiligheidafschakelfunctie aan en valt de leidingscheidingschakelaar binnen
100 ms resp. 500 ms af (STOP-categorie 1, aangestuurd tot stilstand brengen door onderbreking
van de energietoevoer bij stilstand).
2.6.4.3 Terugstellen van de NOOD/STOP-functie
U moet de NOOD/STOP-druktoetsschakelaar ontgrendelen om de functie te kunnen terugstellen,
en dus weer scherpstellen.
Zoek echter eerst naar de oorzaak voor het aanspreken van de NOOD/STOP-druktoetsscha-
kelaar.
Neem het probleem weg.
Ontgrendel vervolgens de desbetreffende NOOD/STOP-druktoetsschakelaar.
2.6.4.4 Terugstellen van de vergrendeling
Sluit een geopende beschermkap
2.6.4.5 Aanspreken van de vergrendeling
Open een beschermkap.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
91
2.6.5 Ingrijpbescherming op de stelplaatsen van de pseudo-toevoermodule
2

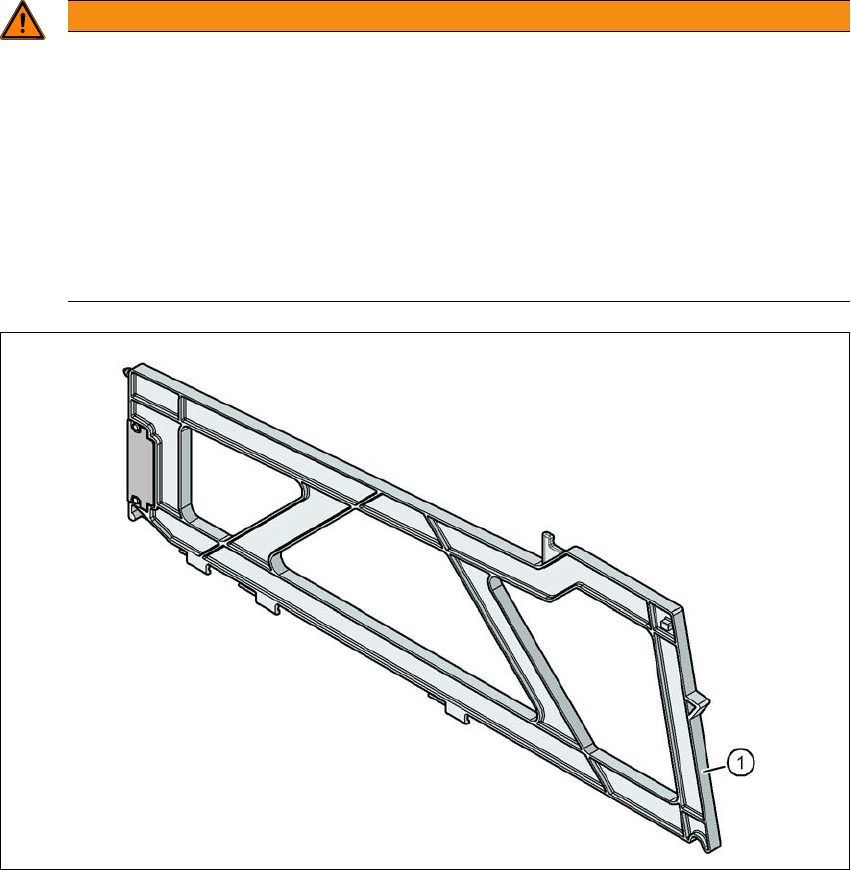

Afb. 2.6 - 9 Ingrijpbeschermer op de stelplaatsen voor een componentenwagen
2
(1) Pseudo-toevoermodule SIPLACE X, artikelnummer 00141226-xx
WAARSCHUWING
Bedrijfsv eiligheid
Bedrijfsveiligheid door het bezetten van elke tweede stelplaats!
De bedrijfsveiligheid van componentenwagens in de bestukautomaat SIPLACE X-Serie
S is uitsluitend gewaarborgd als ten minste elke tweede vrije stelplaat bezet is met een
toevoermodule of met een ingrijpbeschermer (in de vorm van een pseudo-toevoermodu-
le).
Plaats daarom een ingrijpbeschermer (pseudo-toevoermodule) op elke tweede vrije
stelplaats.
Borg ook – in geval van een uitrusting resp. van een inrichting – een houder voor
substraatmagazijnen op elke tweede vrije stelplaats met een ingrijpbeschermer.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.7 Restspanningen en Ontlaadduurtijden Vanaf programmaversie SR.713.1 Editie 12/2020
92
2.7 Restspanningen en Ontlaadduurtijden
Hebt u op een NOOD/STOP-druktoets gedrukt of werd de bestukautomaat afgeschakeld? Dan
wordt de 300 V=-spanning in het tussencircuit voor de portaalassen resp. de 160 V=-spanning in
het tussencircuit voor de sterassen binnen de kortst mogelijke tijd afgebouwd tot een ongevaar-
lijke restspanning.
2
2
2.7.1 Energietoestand met hoofdschakelaar in de stand 'Uit'
2
GEVAAR
Gevaar voor elektrische spanning!
De bestukautomaat wordt gevoed met een spanning van 3 x 380 V~ tot 3 x 415 V~ ±10%,
50 Hz of 60 Hz of optioneel met
een spanning van 3 x 200 V~ tot 3 x 220 V~ ±10%; en een netfrequentie van 50 Hz of 60
Hz.Als gevolg van de aanwezigheid van energiebuffers (condensatoren) staan bepaalde
delen van de installatie – ook nadat u de hoofdschakelaar in de stand 'Uit' hebt gebracht
en bij uit de contactdoos getrokken netsteker – nog enige tijd (ongeveer vijf minuten) on-
der een levensgevaarlijke spanning.
Door op een ondeskundige manier om te gaan met deze bestukautomaat kan ernstig let-
sel of aanzienlijke materiële schade ontstaan.
Raadpleeg daarom de toepasselijke voorschriften ter preventie van ongevallen even-
als de toepasselijke DIN-voorschriften (in het bijzonder de normen EN 60204, Deel
1 of de norm IEC 60204, Deel 1) resp. de in uw land geldende voorschriften.
Uitsluitend daartoe gekwalificeerd resp. geschoolde medewerkers mogen de afdek-
platen van de lade met de elektrische voedingmodule openen of wegnemen.
GEVAAR
Levensgevaarlijke spanningen in de lade met de voedingmodule!
De lade met de elektrische voeding bevat componenten (condensatoren), die ook bij uit-
geschakelde bestukautomaat en uitgetrokken netsteker nog gedurende ongeveer vijf mi-
nuten levensgevaarlijke spanningen kunnen voeren.
Wacht ten minste vijf minuten voordat u werkzaamheden gaat verrichten aan de lade,
waarin de elektrisch voeding is ondergebracht.
Uitsluitend onderhoudsmonteurs van ASM Assembly Systems GmbH&Co.KG resp.
bij ASM geschoolde onderhoudsmonteurs van de formele gebruiker mogen werk-
zaamheden uitvoeren aan de elektrotechnische installatie, aan de voeding ervan en
aan de veiligheidafschakelfunctie.
