1 Inleiding Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
1.2 Overzicht Vanaf programmaversie SR.713.1 Editie 12-2020
20
1

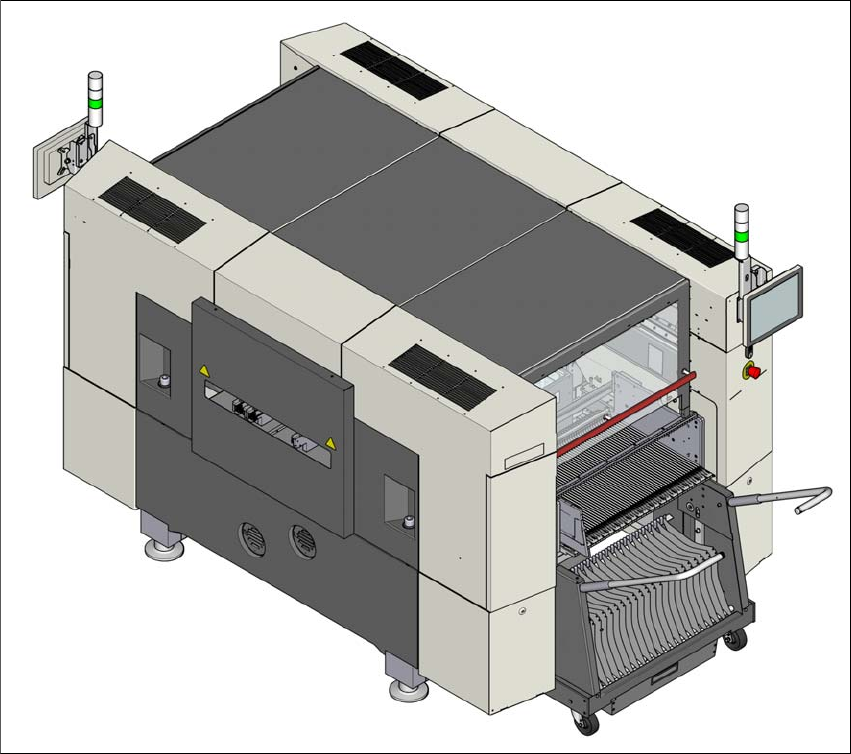

Afb. 1.2 - 1 Bestukautomaat SIPLACE SX1/SX2 V3
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 1 Inleiding
Vanaf programmaversie SR.713.1 Editie 12-2020 1.2 Overzicht
21
1.2.2 SIPLACE SX1/SX2 V2
De bestukautomaat SIPLACE SX1/SX2 V2 is standaard voorzien van een LCD-beeldscherm met
15-schermdiagonaal en een toetsenbord.
1
Afb. 1.2 - 2 Bestukautomaat SIPLACE SX1/SX2 V2
1 Inleiding Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
1.3 Beschrijving van de bestukautomaat Vanaf programmaversie SR.713.1 Editie 12-2020
22
1.3 Beschrijving van de bestukautomaat
De bestukautomaten SIPLACE SX1 en SX2 onderscheiden zich door hun
– Hoogst mogelijke nauwkeurigheid,
– Grote flexibiliteit bij het configureren,
– Modulariteit qua bestukkoppen en portalen
– Bestukcapaciteiten tot op het hoogste procesbereik
– Een breed spectrum qua componenten, lopend van 03015-componenten tot een maat van
125 mm x 10 mm.
Voor het verwerken van componenten zijn er drie procesvarianten voor het bestukken mogelijk:
– Het proces van vergaren en plaatsen ('Collect&Place')
– Het proces van pakken en plaatsen ('Pick&Place)'
– Een combinatie van de processen "vergaren en plaatsen" resp. "pakken en plaatsen" (ge-
mengde bestukmodus).
De bestukautomaat SIPLACE SX1 beschikt over één portaal; bestukautomaat SIPLACE SX2 be-
schikt daarentegen over twee portalen. In overeenstemming met het bij SIPLACE ontwikkelde
principe van modulaire bestukkoppen en portalen kunt u probleemloos en binnen een korte tijd
wisselen van die bestukkoppen en portalen. Een overzicht van de configuratie qua bestukkoppen
treft u aan in paragraaf 1.3.3
vanaf bladzijde 26.
De bestukkoppen laten zich onafhankelijk van elkaar, snel en nauwkeurig via lineaire motoren po-
sitioneren in X-richting en in Y-richting.
Om printplaten te transporteren zijn er zowel enkelvoudige SIPLACE-transporteurs als de flexi-
bele dubbelvoudige SIPLACE-transporteurs leverbaar.
Om componenten gereed te leggen zijn er twee stelplaatsen beschikbaar. Deze kunnen worden
voorzien van componentenwagens en worden ingericht met maximaal zestig sporen.
Als alternatief kunt u elk van beide stelplaatsen voorzien van een indokbare wafelpakketwisselaar
(WPC5 of WPC6). Is een stelplaats voorzien van een WPC5/WPC6 Dan moet de andere stel-
plaats worden geconfigureerd voor een componentenwagen met dertig sporen.
