Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.15 "Slimme pennen"-drager
337
6.15 "Slimme pennen"-drager
Artikelnummer 03089621-xx "Slimme pennen"-drager
Artikelnummer 03087404-xx Magazijn SPS L10, compleet.
Artikelnummer 03087508-xx Magazijn SPS Q10, compleet.
Brede printplaten hebben de neiging tijdens het bestukken door te veren. Het gevolg is dat in be-
paalde situaties de componenten niet meer met de gewenste nauwkeurigheid op de printplaat
kunnen worden geplaatst. Ook sterk gewelfde printplaten hebben invloed op de nauwkeurigheid
van het bestukken. Dit probleem kan worden ondervangen door steunpennen op de heftafel aan
te brengen.
6
Afb. 6.15 - 1 Steunpen
Door gebruik te maken van de optie "Slimme penibel"-drager worden automatisch steunpennen
op de heftafel aangebracht. Daartoe dient een grijper die de steunpennen uit speciale magazijnen
neemt en die op de vooraf bepaalde posities van de heftafel aanbrengt.
6
WENK
U treft een gedetailleerde beschrijving aan in het document "Gebruikershandleiding Smart
Pin Support", (in de Duitse taal en in de Engelse taal) [artikelnummer 00197001-xx].
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.15 "Slimme pennen"-drager Vanaf programmaversie SR.713.1 Editie 12-2020
338
6
Afb. 6.15 - 2 Grijper voor de "slimme pennen"-drager
De grijper is aan het portaal bevestigd Deze grijper neemt de steunpennen uit het daartoe inge-
richte magazijnen en positioneert die op de heftafel. De posities van die steunpennen in de bestu-
kautomaat worden geregistreerd via de printplaatbewerkfunctie van SIPLACE Pro en wel voor
elke zijde van de printplaat.
Voor de verschillende machineconfiguraties zijn ter twee verschillende magazijnen voor het auto-
matisch omwisselen van maximaal tien steunpennen. Deze magazijnen zijn bevestigd op een ma-
gazijnhouder en worden gemonteerd op de intrekvoorziening van de componentenwagen.
– "Slimme pennen"-drager - Magazijntype Q10 [Artikelnummer 03087404-xx]
– "Slimme pennen"-drager - Magazijntype L10 [Artikelnummer 03087508-xx]
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.15 "Slimme pennen"-drager
339
6

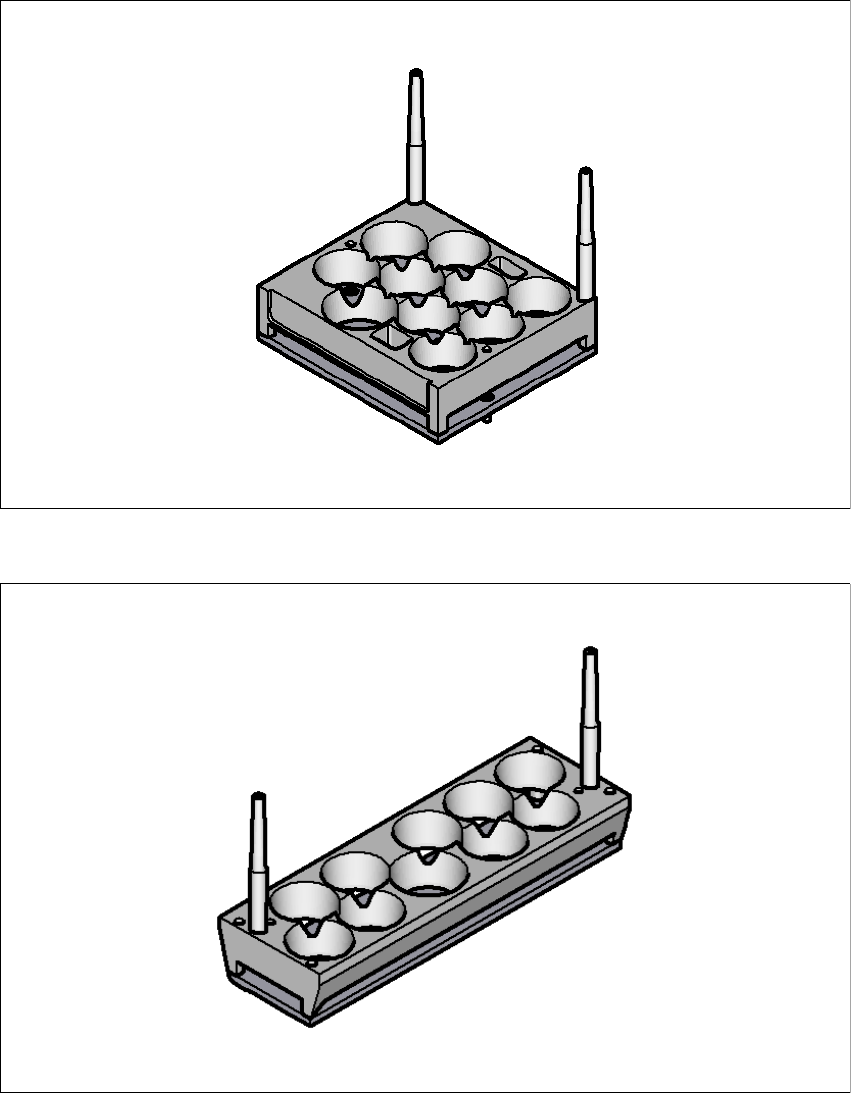

Afb. 6.15 - 3 "Slimme pennen"-drager - Magazijntype Q10
6
Afb. 6.15 - 4 "Slimme pennen"-drager - Magazijntype L10
