4.2.2 Persluchtvoorziening
4
Afb. 4.2 - 1 Positie van de persluchtvoorziening in de bestukautomaat
(1) Inbouwpositie voor de persluchtvoorziening
4.2.2.1 Beproeven van de persluchtvoorziening
Beproef of de persluchtvoorziening overeenstemt met de voorgeschreven machinespecificaties
(zie de tabel in paragraaf 3.4
, bladzijde 109).
Noteer de eigenschappen van de persluchtvoorziening op de plaats van opstelling.
4
(1)
WAARSCHUWING
Letselgevaar!
Er bestaat gevaar voor letsel nabij drukvoerende persluchtleidingen!
Ontkoppel daarom nimmer drukvoerende persluchtleidingen.
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 4 Opstellen en In bedrijf nemen
Vanaf programmaversie SR.713.1 Editie 12-2020 4.2 Infrastructurele voorzieningen op de plaats van opstelling
195
4.2.2.2 Persluchtaansluiting op de bestukautomaat
4
Afb. 4.2 - 2 Persluchtmodule op de bestukautomaat

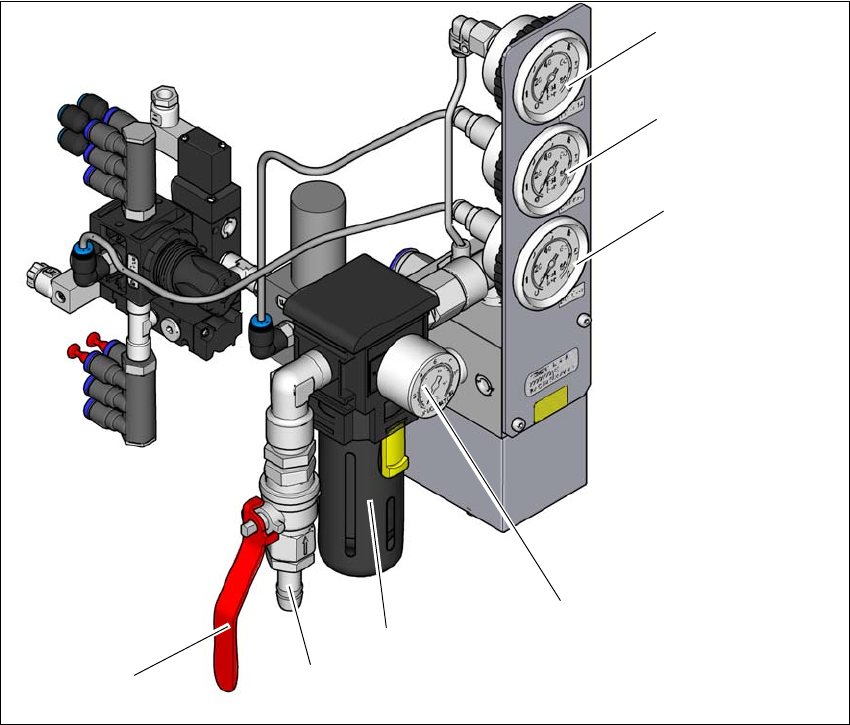

Legenda bij afbeelding 4.2 - 2
(1) Manometer voor de voedingdruk van portaal 1 en van portaal 2
Streefwaarde voor de druk: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (uitleesbereik 0 ... 0,6 MPa, 0 ...
6 bar)
(2) Manometer voor de voedingdruk in de machinecomponenten0,5 ± 0,025 MPa, 5 ± 0,25 bar
(uitleesbereik 0 ... 0,6 MPa, 0 ... 6 bar)
(3) Manometer voor de voedingdruk in de toevoermodule voor omdozen
Streefdruk:0,25 ± 0,05 MPa, 2,5 ± 0,5 bar (uitleesbereik: 0 ... 0,6 MPa, 0 ... 6 bar)
(4) Manometer voor de inkomende druk
Streefdruk: 0,5 ... 1,0 MPa, 5 ... 10 bar (uitleesbereik: 0 ... 1,0 MPa, 0 ... 10 bar)
(5) Persluchtfilter
(6) Persluchtaansluiting
(7) Afsluiter in de stand 'OPEN'
(6)
(1)
(2)
(3)
(4)
(5)
(7)
4 Opstellen en In bedrijf nemen Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
4.2 Infrastructurele voorzieningen op de plaats van opstelling Vanaf programmaversie SR.713.1 Editie 12-2020
196
4.2.3 Elektrische energievoorziening
4
Afb. 4.2 - 3 Positie van de elektrische energievoorziening in de bestukautomaat

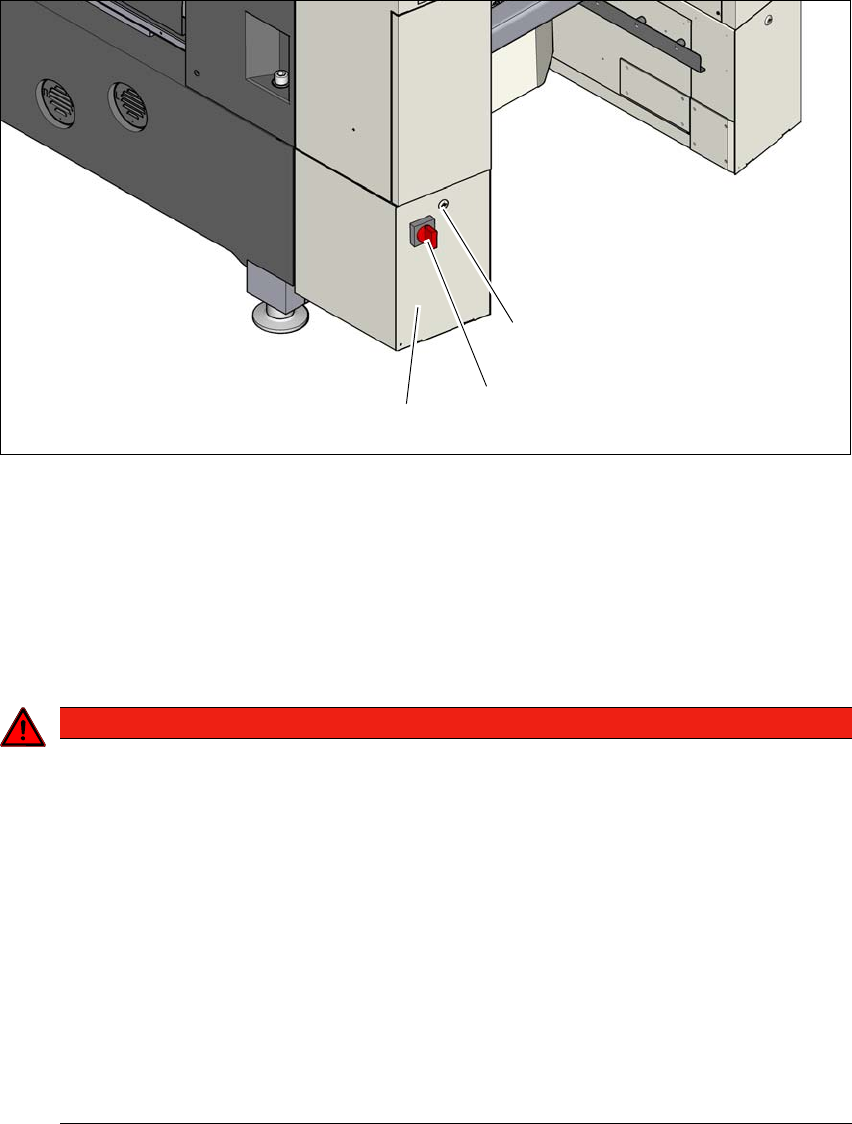

(1) Vergrendeling
(2) Hoofdschakelaar, voorzien van borgfunctie tegen onbedoeld opnieuw inschakelen
(3) Elektrische energievoorziening achter de afdekplaten
4.2.3.1 Gevarenwenken
4
(1)
(2)
(3)
GEVAAR
Gevaar voor elektrische spanning!
De bestukautomaat wordt gevoed met een spanning van 3 x 380 V~ tot 3 x 415 V~ ±10%,
50 Hz of 60 Hz of optioneel met een spanning van 3 x 200 V~ tot 3 x 220 V~ ±10%; en
een netfrequentie van 50 Hz of 60 Hz.Onderdelen van deze machine-installatie staan on-
der een levensgevaarlijke elektrische spanning... zelfs als de hoofdschakelaar in de stand
'Uit' is gebracht en bij uitgetrokken netsteker.
Door op een ondeskundige manier om te gaan met deze bestukautomaat kan ernstig let-
sel of aanzienlijke materiële schade ontstaan.
Raadpleeg daarom de toepasselijke voorschriften ter preventie van ongevallen even-
als de toepasselijke DIN-voorschriften (in het bijzonder de norm EN 60204, Deel 1 of
de norm IEC 60204, Deel 1) resp. de in uw land geldende voorschriften.
Uitsluitend daartoe gekwalificeerde resp. geschoolde medewerkers mogen de afdek-
platen van de laden met elektrische voorzieningen openen of wegnemen.
