Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.1 Veiligheidinstructies
35
2.1.5 Veiligheidinstructies inzake permanente magneten
In lineaire motoren voor de X-as en voor de Y-as worden sterke permanente magneten toegepast.
2
2
2
2
GEVAAR
Levensgevaar door permanente magneetvelden in het inwendige van de bestukauto-
maat!
Bij geopende beschermkappen van de bestukautomaat bestaat in het inwendige ervan
levensgevaar voor dragers van passieve en actieve implantaten, zoals
– Hartgangmakers
– Defibrillatoren
– Insulinepompen en dergelijke.
Zij die gevaar lopen moeten de onmiddellijke nabijheid van de bestukautomaat ver-
mijden.
WAARSCHUWING
Gevaar voor beknelling!
Zij die drager zijn van passieve, metallische implantaten (zoals platen, schroeven en der-
gelijke) lopen gevaar voor beknelling.
Grijp bij geopende beschermkap niet in de bestukautomaat. Buig u ook niet over een
geopende bestukautomaat.
Breng geen metallische voorwerpen binnen de gevarenzone.
WEES VOORZICHTIG
Verlies van gegevens door sterke permanente magneetvelden!
Sterke magneetvelden brengen het gevaar met zich dat gegevens op gegevensdragers
of op bankkaarten verminkt raken.
Houd daarom datadragers en bankkaarten op afstand van de bestukautomaat.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.1 Veiligheidinstructies Vanaf programmaversie SR.713.1 Editie 12/2020
36

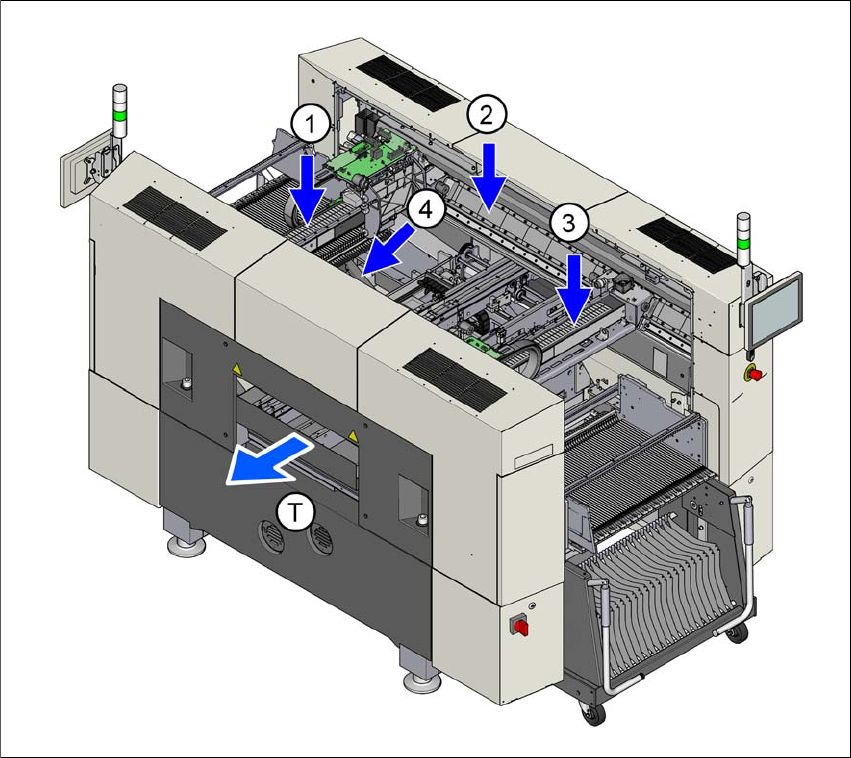

Afb. 2.1 - 1 Positie van permanente magneten voor de lineaire aandrijvingen
(1) Permanente magneten van de lineaire X-motor op portaal 2
(2) Permanente magneten van de lineaire Y-motor voor portaal 1 en voor portaal 2 (voor losse
lagers en voor vaste lagers)
(3) Permanente magneten van de lineaire X-motor op portaal 1
(4) Permanente magneten van de lineaire Y-motor voor portaal 1 en voor portaal 2 (voor losse
lagers en voor vaste lagers)
(T) Printplaattransportrichting
Raadpleeg onderstaande wenken in geval van werkzaamheden aan permanente magneten:
Het is dragers van actieve implantaten (zoals hartgangmakers) of andere ferromagnetische
prothesen expliciet verboden werkzaamheden uit te voeren aan deze apparaten of deze ap-
paraten te naderen. Blijf op een veilige afstand van lineaire motoren!
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.1 Veiligheidinstructies
37
Tref – in verband met de sterke magnetische aantrekkingskracht in de onmiddellijke nabijheid
van de magneetbaan evenals het bewegende primaire deel van de lineaire motor – bijzon-
dere veiligheidsmaatregelen. Breng nimmer zware of brede objecten, vervaardigd van staal
of ijzer, in de nabijheid van de magneetbaan. Omdat de aantrekkende krachten van perma-
nente magneten niet zichtbaar zijn, worden gevolgen ervan in de nabijheid van de magneet-
baan gebruikelijk onderschat. Die magnetische aantrekkingskracht kan zich spontaan en
abrupt manifesteren. Die kracht kan in de nabijheid van ferromagnetische objecten (dus ob-
jecten, vervaardigd van staal of ijzer) met een grootte die vergelijkbaar is met de grootte van
de magneetbaan oplopen tot enkele duizenden Newton.
Draag in de omgang met de magneetbaan altijd passend werkkleding of beschermende kle-
ding (zoals handschoenen, schoeisel en dergelijke).
Uitsluitend passend geschoolde SIPLACE-monteurs mogen monteerwerkzaamheden en an-
dere handelingen verrichten bij het vervangen van de magneetbaan.
Houd voor noodsituaties altijd ten minste keggen (met een wighoek van ca. 10° of 15°) onder
handbereik. Die keggen moeten vervaardigd zijn van een enkel massief stuk niet-magnetisch
materiaal (bijvoorbeeld aluminium) evenals een niet-magnetische hamer (met een massa
van ca. 2 tot 3 kg). U hebt deze hulpmiddelen in geval van nood nodig om magnetisch aan
de magneetbaan 'klevende' delen los te werken en om eventueel beknelde ledematen (vin-
gers, handen, voeten) vrij te maken. Leg nimmer de spoel van een motor met ijzeren kern
direct op de magneetbaan.
Elektronische apparaten en meetinstrumenten kunnen onder invloed van sterke magneetvel-
den ernstige of zelfs onherstelbare schade oplopen. Leg geen toestellen die magnetische
componenten bevatten in de buurt van computers, beeldschermen of magnetische informa-
tiedragers (zoals vaste geheugenschijven, kredietkaarten, audiobanden en videobanden,
etc.)
Houd tussen afzonderlijke magneetbanen resp. tussen een magneetbaan en andere magne-
tisch oppervlakken een afstand aan van ten minste 45 cm.
Verwijder magneten op een passende manier Een essentieel onderdeel van een passende,
deskundige manier van verwijderen is door de permanente magneet volledig te demagneti-
seren.
