2 Bedrijfsveiligheid Gebruikershandleiding SIPLAC E SX1/SX2 Machi neversies V2 en V3 2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020 80 2.6.3 Schakelaars en druktoetsen op de bestukautomaat 2.6.…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
79
Monteer inloopbeschermers (1) zowel bij de inloopband als bij de uitloopband
Stel de hoogte van de buitenste plaat zo in dat, afhankelijk van het product, van onderaf grij-
pen in de printplaattransporteur niet mogelijk is.
Stel de hoogte van de binnenste plaat zo in dat, afhankelijk van het product, van bovenaf grij-
pen in de printplaattransporteur niet mogelijk is.
Stel de hoogte zo in dat de printplaat met de daarop aangebrachte componenten veilig verder
kan worden getransporteerd.
2
WENK
Maximale hoogte van de printplaat
Let op de maximale hoogte van de printplaat. Die hoogte wordt bepaald door het
hoogste component op die printplaat.
2 Bedrijfsveiligheid Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
2.6 Veiligheidvoorzieningen Vanaf programmaversie SR.713.1 Editie 12/2020
80
2.6.3 Schakelaars en druktoetsen op de bestukautomaat
2.6.3.1 Situering van schakelaars en druktoetsen op de bestukautomaat
2

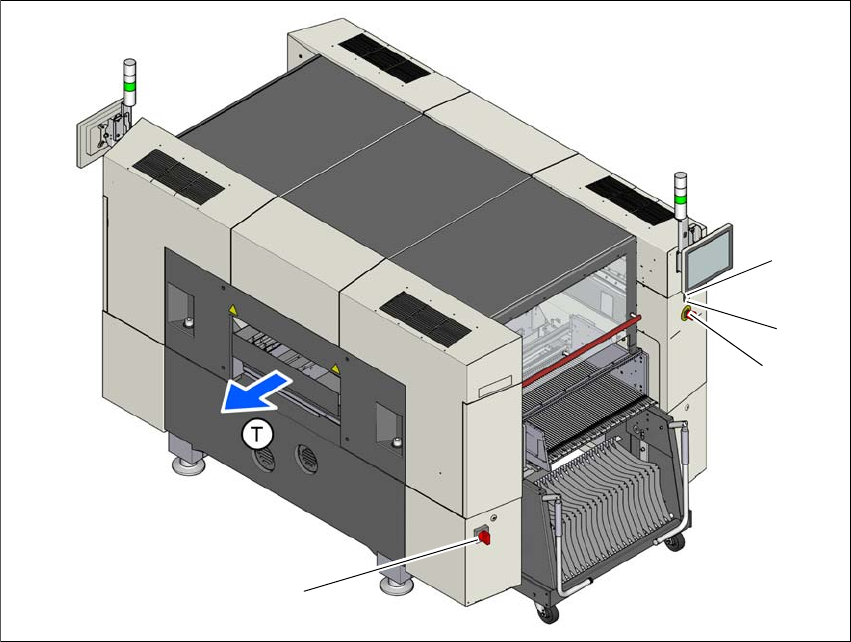

Afb. 2.6 - 4 Situering van schakelaars en druktoetsen - Zicht op de printplaat-uitloopzijde
(1) Hoofdschakelaars
(2) Start-druktoetsschakelaar (wit)
(3) Stop-druktoetsschakelaar (zwart)
(4) NOOD/STOP-druktoetsschakelaar
(T) Printplaattransportrichting
(2)
(1)
(3)
(4)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 2 Bedrijfsveiligheid
Vanaf programmaversie SR.713.1 Editie 12/2020 2.6 Veiligheidvoorzieningen
81
2
Afb. 2.6 - 5 Situering van schakelaars en druktoetsen - Zicht op de printplaat-inloopzijde
(1) NOOD/STOP-druktoetsschakelaar
(2) Start-druktoetsschakelaar (wit)
(3) Stop-druktoetsschakelaar (zwart)
(T) Printplaattransportrichting
(2)
(1)
(3)
