Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.9 Inspecteren
267
5

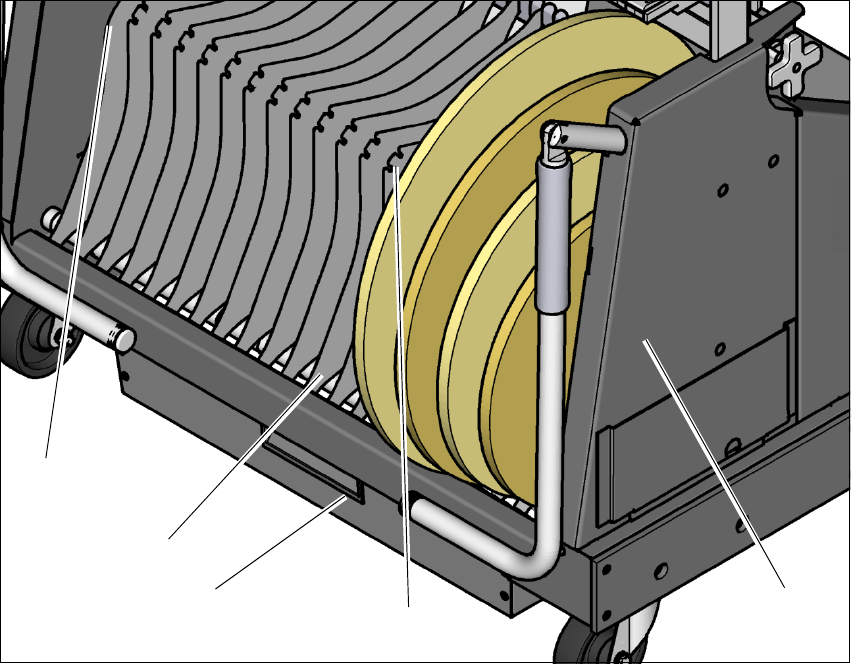

Afb. 5.9 - 3 Separeerschotten in het singelkist
(1) Positie van het separeerschot als geen steekassen worden toegepast
(2) Leibanen voor de separeerschotten
(3) Singelafvalvat
(4) Positie van het separeerschot als wel steekassen worden toegepast
(5) Singelkist
(1)
(5)
(2)
(3)
(4)
5 Taken met, en handelingen aan de bestukautomaat Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
5.10 Toevoermodule inrichten Vanaf programmaversie SR.713.1 Editie 12-2020
268
5.10 Toevoermodule inrichten
5.10.1 Wenken voor het omgaan met toevoermodules
Toevoermodules zijn precisiemiddelen. Ga daarom voorzichtig om met de toevoermodules.
Vermijd dat toevoermodules tegen obstakels stoten.
Laat toevoermodules niet vallen.
Gebruik geschikt gereedschap om toevoermodules te reviseren.
5.10.2 X-toevoermodule wegnemen van een componententafel
5
Afb. 5.10 - 1 Toevoermodule wegnemen van een componententafel
(1) Uitneemgreep
(2) Statusuitlezing
(3) LED-indicator
(4) Rail voor hoogtecontrole van de transporteurs
(5) Klink om de toevoermodule te vergrendelen
(6) Centreerrail
5
(2)
(1)
(4)
(5)
(6)
(3)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 5 Taken met, en handelingen aan de bestukautomaat
Vanaf programmaversie SR.713.1 Editie 12-2020 5.10 Toevoermodule inrichten
269
In bedrijfsklare toestand licht de statusuitlezing groen op (post 2 op afbeelding 5.10 - 1
, bladzijde
268
) als de toevoermodule opgenomen is in de actuele uitrusting en inrichting. Is de toevoermo-
dule echter niet in de actuele uitrusting resp. inrichting opgenomen? Dan blijft de statusuitlezing
gedoofd.
Een klink vergrendelt de toevoermodule aan de componententafel. Daardoor kunt u die module
niet uit de tafel trekken. Handel als volgt als u de toevoermodule wilt wegnemen van de compo-
nententafel:
Druk op de uitneemgreep (post 1 op afbeelding 5.10 - 1, bladzijde 268). De uitneemgreep
haakt uit en de statusuitlezing dooft.
Wacht ongeveer 1 s tot de vergrendeling (post 4 op afbeelding 5.10 - 1, bladzijde 268) de toe-
voermodule vrijgeeft.
Trek de toevoermodule aan de uitneemgreep uit de componententafel. Wacht u langer dan
ca. 5 s? Dan zal toevoermodule weer worden vergrendeld. De stuatusuitlezing licht dan rood
op.
Haak de uitneemgreep weer in. Maakt de toevoermodule wel deel uit van de actuele uitrus-
ting en inrichting? Dan licht de statusuitlezing groen op en zullen de LED-indicatoren weer
de spoornummers en stapbreedte indiceren
