6 Uitbreidingen van de ve rwer kingspost G ebruikershandleiding SIP LACE SX1/SX2 Machineversies V2 en V3 6.1 Pipetwisselaars V anaf programmaversie SR.713.1 Editie 12-2020 300 6 Afb. 6.1 - 7 Pipetwisselaars voor de C&…
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.1 Pipetwisselaars
299
6.1.3.2 Wisselen van magazijn
Druk op de hendel (post 1 op afbeelding 6.1 - 7, bladzijde 300), om het magazijn vrij te maken
van de drukknopkogels (post 5 op afbeelding6.1 - 7
, bladzijde 300). Til het magazijn van zijn
drager weg.
6
WAARSCHUWING
Gevaar voor kopbeschadiging bij uitstekende hendel
Een boven het magazijn uitstekende hendel (post 1 op afbeelding 6.1 - 7) kan schade
toebrengen aan de bestukkop.
Let erop dat de hendel niet uitsteekt tot boven de magazijnen.
6 Uitbreidingen van de verwerkingspost Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3
6.1 Pipetwisselaars Vanaf programmaversie SR.713.1 Editie 12-2020
300
6

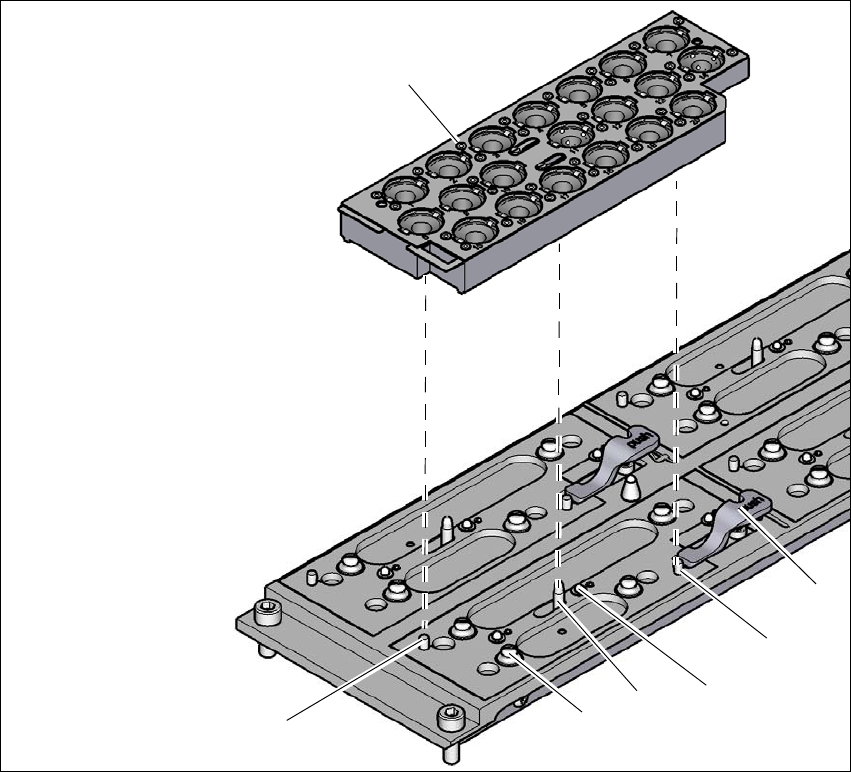

Afb. 6.1 - 7 Pipetwisselaars voor de C&P/CPP - Wisselen van magazijn
(1) Hendel voor het aftillen van het magazijn
(2) Cilindrische stift, grijpt in de boring van het magazijn
(3) Veerpen voor het laten aanspreken van de microschakelaar
(4) Stift van het schuifmechanisme, verplaatst de vergrendelplaat
(5) Drukknopkogel
(6) Cilindrische stift, grijpt in het langwerpige gat van het magazijn
(7) Vergrendelplaat in de positie "Magazijn vergrendeld"
(1)
(2)
(3)
(4)
(5)
(6)
(7)
Gebruikershandleiding SIPLACE SX1/SX2 Machineversies V2 en V3 6 Uitbreidingen van de verwerkingspost
Vanaf programmaversie SR.713.1 Editie 12-2020 6.1 Pipetwisselaars
301
6
Plaats daarna het magazijn op de drukknopkogels (zie post 5 op afbeelding6.1 - 7, bladzijde
300
).
Druk het magazijn gelijkmatig omlaag om de drukknopkogels tegelijk in alle drukknoppen te
laten vastklikken.
6.1.3.3 Positiedetectie
Elk magazijn van de pipetwisselaar is voorzien van twee merktekens om de positie te kunnen be-
palen.
6

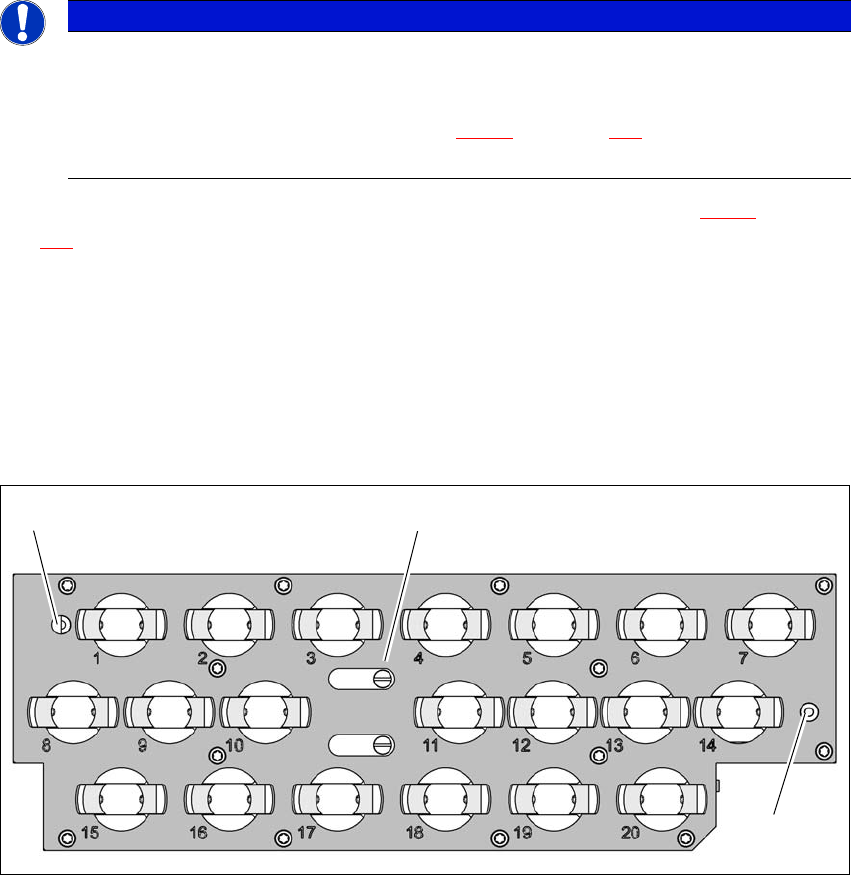

Afb. 6.1 - 8 Pipetmagazijn - Nummering van de garages, merktekens voor het bepalen van de positie en van de
hoekstand
(1) Vergrendelplaat in positie "Magazijn geopend"
(2) Merktekens voor het bepalen van de positie
WENK
6
Verschuif de vergrendelplaat naar de positie "Magazjin vergrendeld".
Lijn – voordat u het magazijn gaat plaatsen – dat magazijn zo uit dat de cilindrische
stiften (zie posten 2 en 6 op afbeelding6.1 - 7
, bladzijde 300) in de centreerboring
en in de langwerpige opening kunnen glijden.
(1)
(2)
(2)
